1. Pengantar: Mencocokkan Alat Metrologi dengan Permintaan Manufaktur Modern

Pilihan antara Mesin Pengukuran Koordinat (CMM) dan Mesin Pengukuran Visi (VMM, juga disebut sebagai Mesin Pengukuran Video) tidak pernah perbandingan “lebih baik atau lebih buruk”.Dalam metrologi industri modern, pemilihan peralatan adalah keputusan yang sangat disesuaikan, ditentukan oleh geometri bagian yang tepat, toleransi ketat, throughput produksi, sifat bahan, kondisi lingkungan bengkel,dan mandat kepatuhan kualitas global.

Produsen di seluruh otomotif, aerospace, manufaktur cetakan presisi, produksi perangkat medis, PCB dan mikroelektronika,dan industri percetakan presisi tinggi secara rutin mengevaluasi dua sistem pemeriksaan dimensi dominan ini selama peningkatan jalur produksi, optimasi sistem kualitas, dan siklus validasi produk baru.satu pertanyaan secara konsisten membimbing strategi pengadaan metrologi di seluruh dunia:CMM vs Vision Measuring Machine solusi mana yang paling sesuai dengan tujuan inspeksi dan manufaktur yang unik?

Metrologi dimensi berfungsi sebagai pilar dasar kualitas manufaktur yang konsisten dan andal.Penyiasatan CMM berbasis kontak dan inspeksi VMM optik non-kontak alamat titik nyeri industri yang sama sekali berbedaUntuk insinyur kualitas, tim pengadaan, dan manajer manufaktur,pemahaman yang komprehensif tentang perbedaan inti mereka, kekuatan teknis, dan keterbatasan operasional sangat penting untuk memaksimalkan ROI peralatan, mengurangi waktu siklus inspeksi, dan membangun sistem kontrol kualitas yang sepenuhnya dapat dilacak, siap audit.

Sebagai halaman pilar SEO definitif untuk metrologi industri global, panduan ini memberikan rincian mendalam tentang prinsip kerja CMM dan VMM, patokan akurasi, kerangka kerja kepatuhan standar,aplikasi industri dunia nyata, total biaya kepemilikan, dan kerangka pengambilan keputusan yang dapat ditindaklanjuti. dirancang untuk bersaing dengan sumber daya otoritatif dari ZEISS, Hexagon, Mitutoyo, Keyence, Nikon, dan OGP,artikel ini memberdayakan tim industri untuk memilih yang paling hemat biaya, perangkat keras metrologi berkinerja tinggi untuk alur kerja khusus mereka.

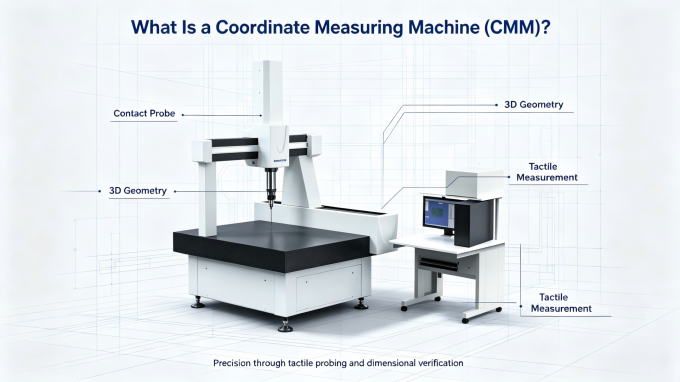

2. Apa itu Mesin Pengukuran Koordinat (CMM)?

Mesin Pengukuran Koordinat (CMM) adalah sistem metrologi kontak 3D presisi tinggi yang dirancang untuk menangkap data koordinat spasial X / Y / Z yang akurat melalui kontak probe fisik dengan permukaan benda kerja.Dengan mengumpulkan ribuan titik koordinat yang tepat di seluruh komponen target, sistem merekonstruksi profil geometris lengkap dan memverifikasi kesesuaian dimensi terhadap model CAD asli,Memberikan repeatability jangka panjang yang luar biasa dan stabilitas pengukuran dalam lingkungan manufaktur yang kompleks.

Secara luas diakui sebagaistandar emas untuk pemeriksaan 3D presisi tinggi, CMM dibangun khusus untuk validasi geometris volumetrik yang komprehensif dan verifikasi GD&T (Geometric Dimensioning and Tolerancing) yang ketat.Mereka sangat diperlukan untuk industri yang diatur oleh persyaratan toleransi yang sangat ketat, desain komponen struktural yang kompleks, dan audit kualitas pihak ketiga yang ketat.

Industri & Bagian Aplikasi CMM Utama

Teknologi CMM mendominasi sektor manufaktur presisi tinggi yang menuntut akurasi geometri 3D yang diverifikasi dan data kualitas yang dapat dilacak:

• Otomotif: Komponen inti powertrain, rangkaian sasis, blok mesin, dan bagian struktural mobil

• Perlengkapan udara: Pembiakan struktural, pengecoran presisi, komponen komposit yang kompleks, dan perangkat keras penting untuk penerbangan

• Mesin presisi: Poros mesin CNC khusus, perlengkapan industri, pelat alat, dan komponen mekanik khusus

• Pembuatan Cetakan & Die: Cetakan injeksi, mati stamping presisi, dan alat industri khusus

• Perangkat Medis: Implan bedah presisi tinggi, hardware ortopedi, dan komponen struktur medis yang diatur

• Energi & Industri Berat: Hardware industri tugas berat, komponen peralatan energi, dan bagian mekanik struktural

Kemampuan Inspeksi Inti CMM

Perangkat lunak CMM canggih memungkinkan validasi dimensi spektrum penuh yang sesuai dengan standar industri global, yang mencakup setiap persyaratan pengukuran geometris kritis:

• Verifikasi yang tepat dari dimensi linier keseluruhan, toleransi ketebalan, dan offset spasial

• Analisis GD&T yang disesuaikan dengan ASME Y14.5 dan ISO GPS lengkap, termasuk posisi, paralelisme, tegak lurus, konsentrisitas, rata dan toleransi profil permukaan

• Pengukuran yang akurat dari lubang dalam, rongga internal, potongan bawah, dan fitur yang sepenuhnya tertutup yang tidak dapat diakses oleh sistem optik

• Validasi komprehensif hubungan posisi spasial antara lusinan fitur bagian diskrit

• Generasi laporan pengukuran siap audit dan sepenuhnya dapat dilacak yang mendukung sertifikasi laboratorium ISO 17025

Platform CMM industri modern mendukung penyelarasan model CAD otomatis, urutan pengukuran batch otomatis, dan integrasi data yang mulus dengan Sistem Manajemen Mutu (QMS) perusahaan,merampingkan kontrol kualitas digital untuk alur kerja manufaktur cerdas.

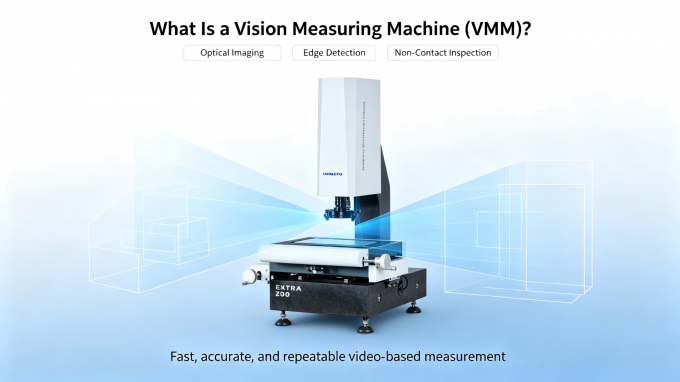

3. Apa itu mesin pengukuran penglihatan (VMM / Video Measuring Machine)?

Mesin Pengukuran Visi (VMM), juga dikenal secara universal sebagai Mesin Pengukuran Video atau Mesin Pengukuran Koordinat Optik,adalah sistem inspeksi presisi tanpa kontak sepenuhnya yang didukung oleh kamera industri resolusi tinggi, lensa telecentric presisi tinggi, dan AI-driven edge-detection advanced image processing algorithms.Sistem VMM tidak melakukan kontak fisik dengan benda kerja selama pemeriksaan, sepenuhnya menghilangkan risiko goresan permukaan, lentur, atau deformasi material untuk komponen halus.

Mesin pengukuran visi adalah solusi yang disukai untuk produksi massal bervolume tinggi dan alur kerja inspeksi mikro komponen.fleksibel, atau bagian datar yang mudah cacat komponen dimana kontak fisik dari CMM mikro-sonde pasti akan menyebabkan kerusakan, bias dimensi, atau produksi scrap.

Industri & Bagian Aplikasi VMM Utama

Teknologi VMM mengkhususkan diri dalam pemeriksaan presisi mikro, kinerja tinggi untuk komponen industri ringan dan halus:

• Microelectronics & Semiconductors: Pembawa chip miniatur, komponen kemasan semikonduktor dan perakitan mikro elektronik

• PCB & Sirkuit: Papan sirkuit cetak yang kaku dan fleksibel, micro solder pad, dan jejak sirkuit ultra halus

• Stamping presisi: Bagian stamping logam ultra tipis, foil logam, dan komponen dinding tipis mikro

• Plastik Precision & Karet: Silikon lunak, bagian plastik tipis dan komponen presisi fleksibel

• Elektronik Konsumen: Bagian struktur internal miniatur untuk perangkat yang dapat dipakai, smartphone, dan peralatan elektronik kompak

• Komponen Mikro Medis: Perangkat medis sekali pakai kecil dan bagian struktural medis presisi mikro

Kemampuan Inspeksi Inti VMM

Sistem VMM standar mengkhususkan diri dalam pengukuran kontur 2D yang sangat cepat, sementara unit VMM multi-sensor yang ditingkatkan mengintegrasikan probe ketinggian laser untuk memberikan profil ketinggian 3D presisi tinggi yang terbatas:

• Pengukuran presisi tinggi dari kontur tepi 2D, jarak lubang, dimensi slot, dan fitur sudut

• Verifikasi presisi jejak sirkuit micro-pitch dan spesifikasi dimensi pad solder ultra-halus

• Penyaringan batch pass/fail kecepatan tinggi untuk jalur produksi massal inline yang terus menerus

• Pemeriksaan non-destruktif bahan substrat rapuh, tipis, transparan, dan reflektif

• Pengambilan sampel artikel pertama yang cepat dan validasi dimensi untuk alur kerja manufaktur bervolume tinggi
