Nama Produk: | Mesin Pengukur Visi Otomatis Penuh | Akurasi pengukuran: | 2,5+L/200 |
---|---|---|---|
Pengulangan: | 2.5 | CCD: | Kamera CCD warna kelas industri |
Lensa: | Lensa zoom gigi manual 0,7~4,5X/Lensa zoom otomatis 1~10X | Pembesaran: | 8.1~1.3mm |
Bidang pandang: | 8.1~1.3mm | Jarak Kerja: | 108mm |
Cahaya Tinggi: | Mesin Pengukur Visi Otomatis Penuh,Mesin Pengukur Visi PCB,Mesin Pengukur Visi Untuk PCB |
Mesin Pengukur Visi Otomatis Penuh
Sistem Optik CNC Untuk PCB Dan Suku Cadang Presisi
Seri ULTRA adalah mesin pengukur visi otomatis penuh akurasi tinggi kantilever yang dikembangkan untuk pengukuran GD&T dengan kontrol bermotor otomatis tiga sumbu.Ini dilengkapi dengan pemfokusan otomatis, kontrol pencahayaan otomatis, dan pergerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.
Karakteristik Produk
◆ Kontrol detail kualitas
1) Basis dan kolom granit, stabilitas luar biasa;
2) Tahap kerja aluminium, buat kontrol gerak bereaksi cepat dan fleksibel;
3) Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;
4) Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., Untuk memastikan ketepatan dan stabilitas sistem gerak;
5) Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai iluminasi dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.
◆ Konfigurasi kinerja tinggi
1) XYZ tiga sumbu kontrol otomatis CNC dan posisi akurat;
2) 1 um skala linier kaca presisi tinggi untuk memastikan akurasi posisi dan akurasi pengukuran sistem;
3) Kamera warna resolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
4) Lensa zoom klik resolusi tinggi 6,5x, penggandaan akurat dan koreksi piksel satu kali hanya diperlukan;
5) Dengan permukaan yang dapat diprogram 5-ring 8-divisi LED Cold Illumination dan kontur LED paralel illumination dan built-in intelligent light adjustment, secara otomatis dapat mengontrol kecerahan dalam 8-divisi dan mewujudkan penyesuaian kecerahan 256 level secara cerdas.
◆ Perangkat lunak pengukuran yang efisien
1) Dengan perangkat lunak pengukuran komposit RasionalVue External-Array, seri ULTRA mampu menawarkan fungsi pengukuran komposit 2D / 3d yang kuat;
2) Antarmuka operasi yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
3) Program pengukuran otomatis dapat diatur untuk menyelesaikan pengukuran batch secara efisien dan cepat.
◆ Ekspansibilitas yang fleksibel
1) Multi jenis sensor non-kontak dan sistem pemasangan cepat untuk opsi, yang dapat memenuhi persyaratan pengukuran yang berbeda dari pelanggan yang berbeda
2) Lampu cincin LED warna Mavable tersedia untuk seri ULTRA, yang membuat seri lebih fleksibel dan kuat ke berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.

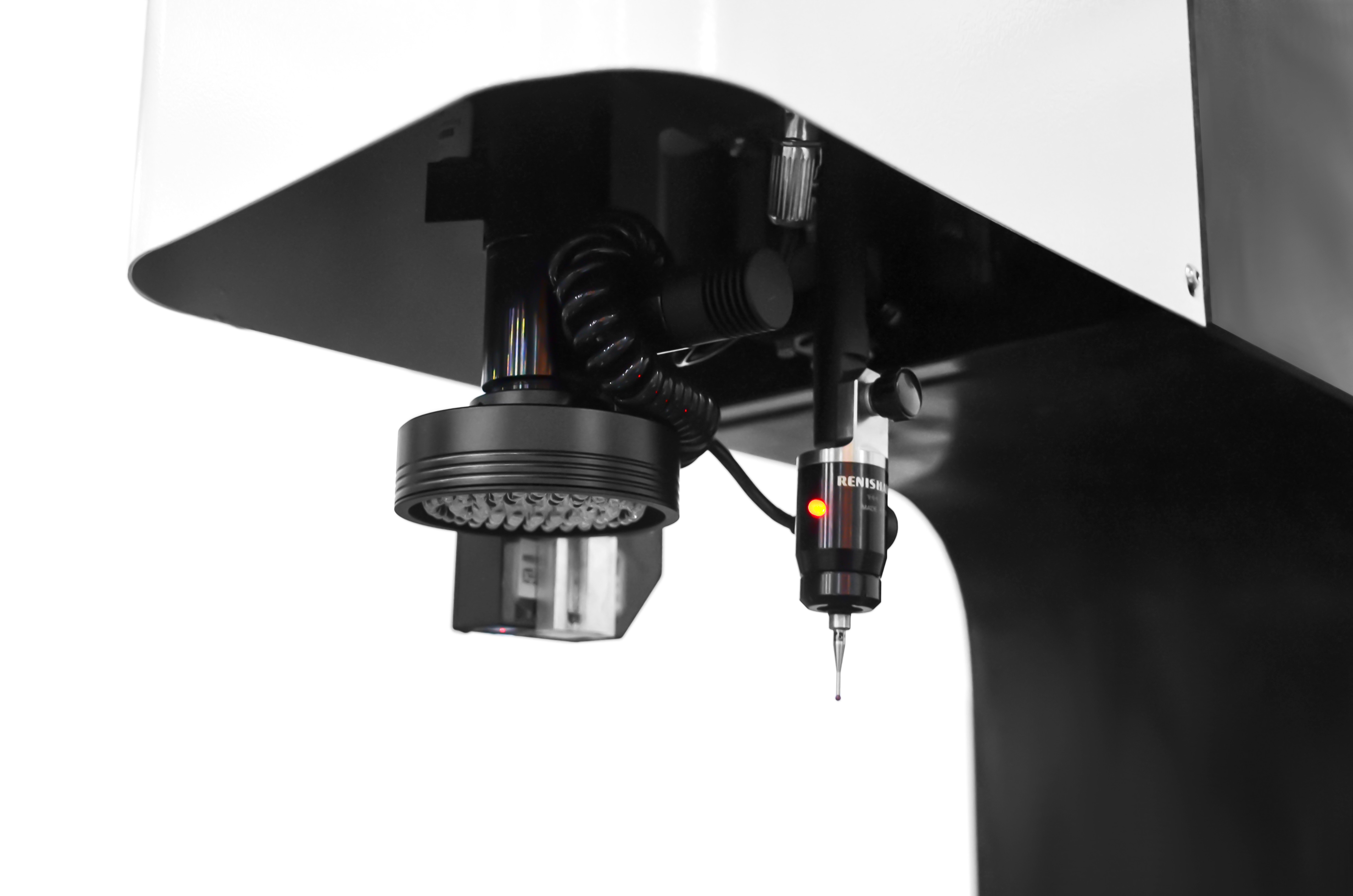

3) Berkat perluasan fleksibel seri ULTRA, ini kompatibel dengan probe sentuh, sensor pengukur non-kontak dan lengan robot, sangat meningkatkan efisiensi pengukuran.
Parameter
nama Produk | Mesin Pengukur Visi Otomatis Seri ULTRA | ||||||||||
Model | ULTRA 300 | ULTRA 400 | ULTRA 500 | ULTRA 600 | |||||||
Perjalanan sumbu X / Y. | 300x200mm | 400x300mm | 500x400mm | 600 * 500mm | |||||||
Perjalanan sumbu Z. | 200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan) | ||||||||||
Skala Linear sumbu X / Y / Z-3 | Resolusi Skala Linear Kaca: 0.1um | ||||||||||
Mode Bimbingan | Panduan linier presisi, panduan slider ganda jalur ganda. | ||||||||||
Mode operasi | Pengontrol joystick, pengoperasian Mouse, program deteksi otomatis. | ||||||||||
Ketepatan | Sumbu XYZ: ≤2.5 + L / 200um | ||||||||||
Pengulangan | ± 2.5um | ||||||||||
Video Sistem |
CCD | Kamera CCD Berwarna definisi tinggi 1/3 " | |||||||||
Lensa |
6,5X melanjutkan lensa zoom klik;Pembesaran Optik: 0,7X-4,5X; Pembesaran Video: 26X ~ 172X (monitor 21,5 inci) |
||||||||||
Bidang Lihat (mm) (D * H * V) |
Pembesaran | 0,7X | 1X | 2.0X | 3,0X | 4X | 4,5X | ||||
1/3 "CCD | 8.57x6.86x5.14 | 6.00x4.80x3.60 | 3.00x2.40x1.80 | 2.00x1.60x1.20 | 1,50x1,20x0,90 | 1,33x1,07x0,80 | |||||
Penerangan Sistem |
Kontur | Pencahayaan kontur paralel LED | |||||||||
Permukaan | 0 ~ 255 Penerangan permukaan LED 5-ring 8-divisi yang dapat disesuaikan tanpa langkah | ||||||||||
Mengukur Software | UNIMETRO 2D Perangkat Lunak Pengukur Otomatis Penuh | ||||||||||
Kapasitas beban | 25Kg | ||||||||||
Lingkungan kerja |
Suhu 20 ℃ ± 2 ℃, Kisaran Kelembaban <2 ℃ / jam, Kelembaban 30 ~ 80%, Getaran <0,002g, <15Hz |
||||||||||
Sumber Daya listrik | 220V / 50Hz / 10A | ||||||||||
Dimensi D (W * D * H) | 1600 * 780 * 1700 | 1750 * 920 * 1700mm | 1900x1080x1700mm | 1050 * 1280 * 1700mm | |||||||
Berat bersih | 380Kg | 450Kg | 600Kg | 800kg |
* L mengukur panjang (mm), akurasi mekanis sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja.
* Pembesaran adalah nilai perkiraan, ini terkait dengan dimensi monitor dan resolusi.
* Bidang pandang (mm) = (diagonal * Horizontal * Vertikal)
* Objektif 0,5X atau 2X tersedia opsional, dan realisasikan pembesaran gambar: 13X ~ 86X atau 52X ~ 344X.
