Nama Produk: | Sistem Pengukur Penglihatan | Dimensi: | 1950*1280*1700mm |
---|---|---|---|
Rentang pengukuran: | 600*500*200mm | Akurasi pengukuran: | 2,5+L/200um |
Pengulangan: | 2,5um | Resolusi Skala Linear: | 0,1um |
Sistem mengemudi: | Kontrol CNC, sistem penggerak Servo AC loop tertutup, joystick, kontrol mouse atau keyboard | penerangan: | Lampu cincin LED 8 bagian yang dapat diprogram lampu kontur LED paralel |
Cahaya Tinggi: | sistem pembacaan dro,pembacaan digital dro,Sistem Pengukur Visi LED Paralel |

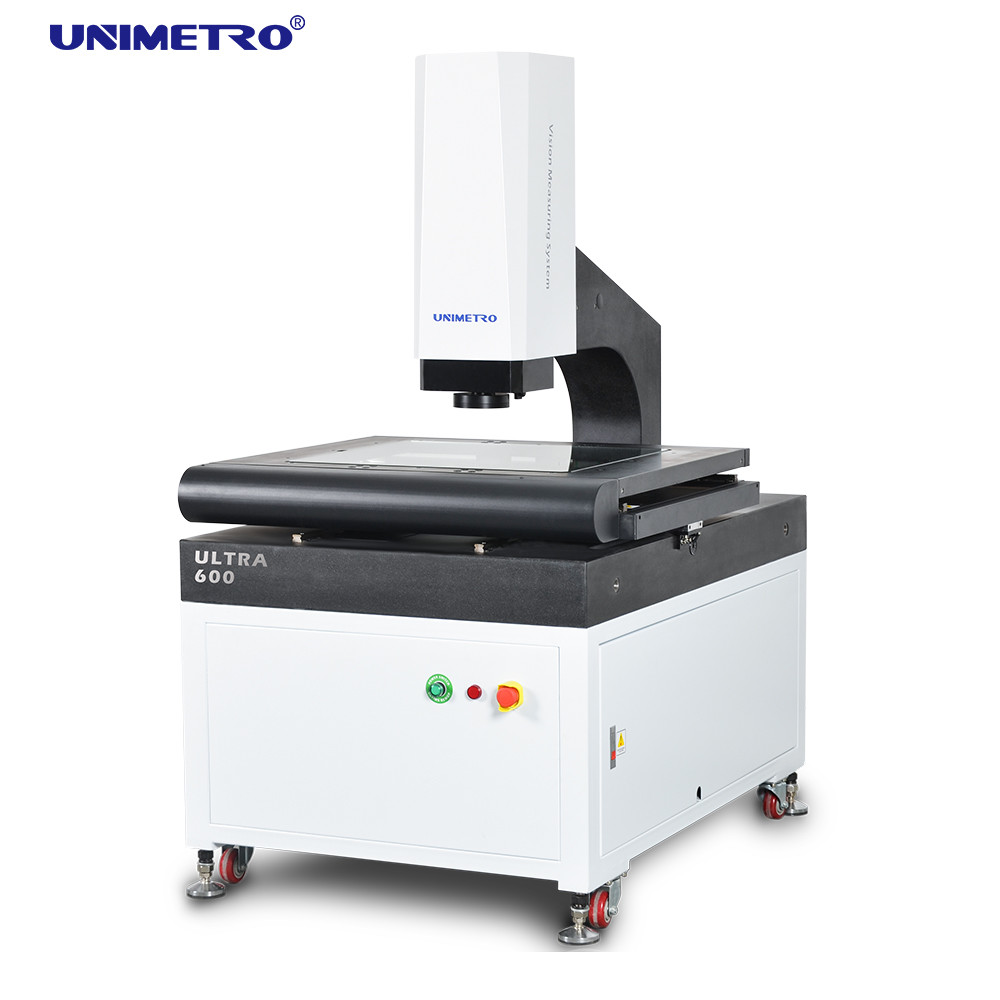

Sistem Pengukur Visi seri ULTRA adalah mesin pengukur penglihatan otomatis kantilever dengan akurasi tinggi yang dikembangkan untuk pengukuran GD&T dengan kontrol bermotor otomatis 3 sumbu.Ini dilengkapi dengan pemfokusan otomatis, kontrol pencahayaan otomatis, dan pergerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.
Fitur
◆ Kontrol detail kualitas
Ø Basis dan kolom granit, stabilitas yang sangat baik;
Ø Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;
Ø Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;
Ø Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., untuk memastikan presisi dan stabilitas sistem gerak;
Ø Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai penerangan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.
◆ Konfigurasi kinerja tinggi
Ø Kontrol otomatis XYZ tiga sumbu CNC dan penentuan posisi yang akurat;
Ø 0,1 um skala linier kaca presisi tinggi untuk memastikan akurasi pemosisian dan akurasi pengukuran sistem;
Ø Kamera warna beresolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
Ø 6,5x lensa zoom klik beresolusi tinggi, hanya diperlukan penggandaan akurat dan satu kali koreksi piksel;
Ø Dengan 5-ring 8-division LED Cold Illumination permukaan yang dapat diprogram dan iluminasi paralel LED kontur dan penyesuaian cahaya cerdas bawaan, ini dapat secara otomatis mengontrol kecerahan di 8-divisi dan mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas.
◆ Ekspansi yang fleksibel
ØMulti jenis sensor non-kontak dan sistem fixturing cepat untuk opsi, yang dapat memenuhi kebutuhan pengukuran yang berbeda dari pelanggan yang berbeda
ØLampu cincin LED warna yang dapat disesuaikan tersedia untuk seri ULTRA, yang menjadikan seri ini lebih fleksibel dan kuat untuk berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.
ØBerkat ekspansibilitas seri ULTRA yang fleksibel, ini kompatibel dengan probe sentuh, sensor pengukur non-kontak, dan lengan robot, sangat meningkatkan efisiensi pengukuran.
Pengenalan Fungsi
-- Perangkat lunak ini menyediakan fungsi pemfokusan yang akurat, pemfokusan cepat, dan pengukuran gambar, dan akurasi pengulangan dapat mencapai 3um (di atas 2x perbesaran optik).
-- Perangkat lunak ini menyediakan berbagai mode kontrol gerak untuk pengoperasian pemosisian yang nyaman dan cepat.
1. Pegangan operasi;2. Klik tengah di jendela gambar;3. Klik tengah di jendela gambar;4. Pindahkan jendela daftar elemen ke elemen;5. Klik mouse di jendela kontrol gerak;6. Tombol tengah mouse di jendela pemindaian;7. Tombol tengah mouse di jendela peta;8. Masukkan nilai koordinat.
-- Perangkat lunak ini menyediakan berbagai fungsi koreksi kesalahan sistem, seperti: kompensasi linier, kompensasi bagian, kompensasi Kesalahan Tegak Lurus, kompensasi kesalahan kelurusan sumbu z, kompensasi kesalahan offset tengah lensa, untuk memastikan keakuratan posisi apa pun di bidang XY bisa mencapai 2um.
-- Perangkat lunak ini mendukung penambahan probe sederhana berdasarkan pengukuran gambar untuk mewujudkan pengukuran sederhana dimensi 3D dan toleransi garis struktur.
-- Perangkat lunak dapat mengimpor tampilan Navigasi, mengklik tombol tengah mouse, dan menemukan posisi yang akan diuji dengan mudah dan cepat.
Parameter
Model |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
Perjalanan sumbu X/Y (mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Perjalanan sumbu Z |
200mm (dapat dinaikkan sesuai kebutuhan pelanggan) |
||||
Skala Linear sumbu X/Y/Z-3 |
Resolusi Skala Linear Kaca: 0,1um |
||||
Modus Bimbingan |
Panduan linier presisi, panduan penggeser ganda jalur ganda. |
||||
Mode operasi |
Pengontrol joystick, operasi Mouse, program deteksi otomatis. |
||||
Ketepatan |
Sumbu XYZ:≤2.5+L/200um |
||||
Pengulangan |
±2,5um |
||||
Sistem video |
CCD |
Definisi tinggi 1/3" Kamera CCD Warna |
|||
Lensa |
6,5X lanjutkan klik lensa zoom;Pembesaran Optik: 0,7X-4,5X;Pembesaran Video: 26X~172X(monitor 21,5") |
||||
Sistem pencahayaan |
Kontur |
Penerangan kontur paralel LED |
|||
Permukaan |
0~255 Penerangan permukaan LED 5-cincin 8-divisi stepless yang dapat disesuaikan |
||||
Pembesaran |
0,7X~4,5X |
||||
Perangkat Lunak Pengukuran |
UNIMETRO 2D Perangkat Lunak Pengukur Otomatis Sepenuhnya |
||||
Kapasitas beban |
±2,5um |
||||
Lingkungan kerja |
25Kg |
||||
Sumber Daya listrik |
Suhu 20℃±2℃, Kisaran Kelembaban<2℃/jam, Kelembaban 30~80%, Getaran<0,002g, <15Hz |
||||
Dimensi(W*D*T)(mm) |
220V/50Hz/10A |
||||
Dimensi(W*D*T)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Berat Bersih (kg) |
380 |
450 |
600 |
800 |
* L mengukur panjang (mm), akurasi mekanis sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja.
* Pembesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.
* Bidang pandang (mm) = (diagonal*Horizontal*Vertikal)
* Sasaran 0,5X atau 2X tersedia opsional, dan mewujudkan perbesaran gambar: 13X~86X atau 52X~344X.
