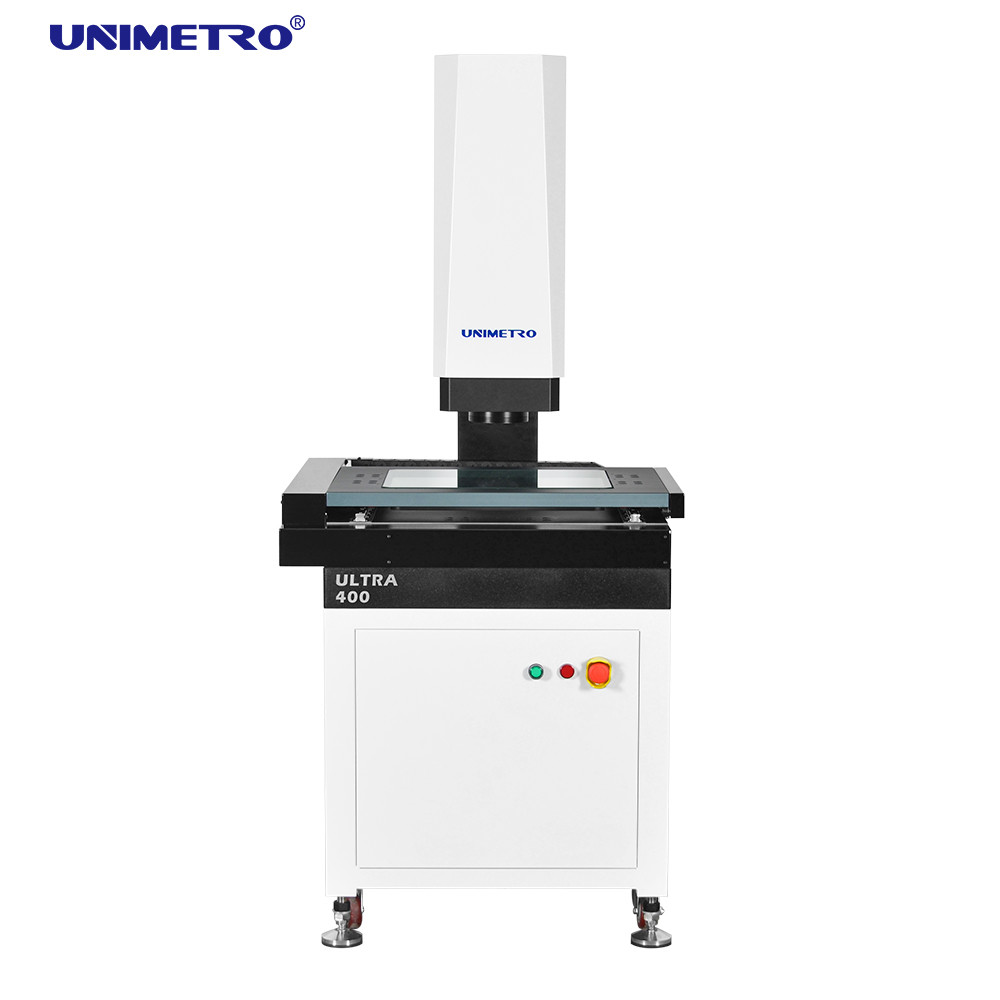

Mesin Pengukur Gambar CNC Presisi Tinggi / VMS Dengan Sistem Analisis Statistik SPC

Informasi Dasar
Place of Origin: China
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Sangat
Minimum Order Quantity: 1
Harga: Discussible
Kemasan rincian: Kotak kayu
Waktu pengiriman: 15 ~ 20 hari kerja
Payment Terms: T/T
Supply Ability: 50 per month
Informasi Detail
Nama Produk: Mesin Pengukuran Gambar Dimensi: 1750*920*1700mm
Rentang pengukuran: 400*300*200mm Akurasi pengukuran: 2,5+L/200um
Pengulangan: 2.5 Resolusi Skala Linear: 0,1um
Sistem mengemudi: Kontrol CNC, sistem penggerak Servo AC loop tertutup, joystick, kontrol mouse atau keyboard penerangan: Lampu cincin LED 8 bagian yang dapat diprogram lampu kontur LED paralel
Cahaya Tinggi:

skala digital linier

,

encoder linier optik

,

Mesin Pengukuran Gambar Kamera CCD


Deskripsi Produk

Mesin Pengukuran Gambar CNC Presisi Tinggi / VMS Dengan Sistem Analisis Statistik SPC

Mesin Pengukuran Gambar seri ULTRA adalah mesin pengukur penglihatan otomatis kantilever dengan akurasi tinggi yang dikembangkan untuk pengukuran GD&T dengan kontrol bermotor otomatis 3 sumbu.Ini dilengkapi dengan pemfokusan otomatis, kontrol pencahayaan otomatis, dan pergerakan otomatis konfigurasi perangkat keras dan perangkat lunak untuk membuat pengukuran dimensi linier dan geometris dengan cepat dan akurat.





Fitur

◆ Kontrol detail kualitas

Ø Basis dan kolom granit, stabilitas yang sangat baik;

Ø Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;

Ø Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;

Ø Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., untuk memastikan presisi dan stabilitas sistem gerak;

Ø Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai penerangan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.



◆ Konfigurasi kinerja tinggi

Ø Kontrol otomatis XYZ tiga sumbu CNC dan penentuan posisi yang akurat;
Ø 0,1 um skala linier kaca presisi tinggi untuk memastikan akurasi pemosisian dan akurasi pengukuran sistem;
Ø Kamera warna beresolusi tinggi GIGA untuk memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
Ø 6,5x lensa zoom klik beresolusi tinggi, hanya diperlukan penggandaan akurat dan satu kali koreksi piksel;
Ø Dengan 5-ring 8-division LED Cold Illumination permukaan yang dapat diprogram dan iluminasi paralel LED kontur dan penyesuaian cahaya cerdas bawaan, ini dapat secara otomatis mengontrol kecerahan di 8-divisi dan mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas.



◆ Ekspansi yang fleksibel

ØMulti jenis sensor non-kontak dan sistem fixturing cepat untuk opsi, yang dapat memenuhi kebutuhan pengukuran yang berbeda dari pelanggan yang berbeda
ØLampu cincin LED warna yang dapat disesuaikan tersedia untuk seri ULTRA, yang menjadikan seri ini lebih fleksibel dan kuat untuk berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.
ØBerkat ekspansibilitas seri ULTRA yang fleksibel, ini kompatibel dengan probe sentuh, sensor pengukur non-kontak, dan lengan robot, sangat meningkatkan efisiensi pengukuran.



Pengenalan Fungsi

Desain arsitektur perangkat lunak berorientasi objek yang sangat baik memastikan perangkat lunak yang stabil dan andal.
Perangkat lunak analisis statistik SPC profesional terhubung mulus dengan perangkat lunak pengujian dan publisitas, dan data secara otomatis ditransfer ke basis data Perangkat Lunak SPC tanpa operasi manual.
Algoritma pencarian tepi super diadopsi untuk secara akurat menangkap tepi dengan periode bayangan dan pencitraan untuk memastikan akurasi pengukuran.

Berdasarkan jenis elemennya, ia menyediakan berbagai fungsi konstruksi elemen seperti translasi, rotasi, ekstraksi, kombinasi, paralel, vertikal, gambar cermin, simetri, persimpangan, garis singgung dan sebagainya.
Data pengukuran dapat diekspor secara otomatis ke TXT.WORD.EXCEL Dan Database Perangkat Lunak SPC profesional, tanpa konversi perangkat lunak pihak ketiga dan campur tangan manusia.
Perangkat lunak ini memperkenalkan mode pengukuran "distribusi" dan "pemulihan", yang membuat pengoperasian menjadi lebih mudah dan lebih cepat.

Perangkat lunak ini mendukung bahasa nasional, tidak perlu menginstal paket bahasa dan mengubah perangkat lunak, sehingga mudah dilokalkan.
Perangkat lunak dari jenis yang sama akan ditingkatkan secara gratis untuk mengatasi kekhawatiran pelanggan kami.



Parameter

Model

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

Perjalanan sumbu X/Y (mm)

300x200

400x300

500x400

600x500

Perjalanan sumbu Z

200mm (dapat dinaikkan sesuai kebutuhan pelanggan)

Skala Linear sumbu X/Y/Z-3

Resolusi Skala Linear Kaca: 0,1um

Modus Bimbingan

Panduan linier presisi, panduan penggeser ganda jalur ganda.

Mode operasi

Pengontrol joystick, operasi Mouse, program deteksi otomatis.

Ketepatan

Sumbu XYZ:≤2.5+L/200um

Pengulangan

±2,5um

Sistem video

CCD

Definisi tinggi 1/3" Kamera CCD Warna

Lensa

6,5X lanjutkan klik lensa zoom;Pembesaran Optik: 0,7X-4,5X;Pembesaran Video: 26X~172X(monitor 21,5")

Sistem pencahayaan

Kontur

Penerangan kontur paralel LED

Permukaan

0~255 Penerangan permukaan LED 5-cincin 8-divisi stepless yang dapat disesuaikan

Pembesaran

0,7X~4,5X

Perangkat Lunak Pengukuran

UNIMETRO 2D Perangkat Lunak Pengukur Otomatis Sepenuhnya

Kapasitas beban

±2,5um

Lingkungan kerja

25Kg

Sumber Daya listrik

Suhu 20℃±2℃, Kisaran Kelembaban<2℃/jam, Kelembaban 30~80%, Getaran<0,002g, <15Hz

Dimensi(W*D*T)(mm)

220V/50Hz/10A

Dimensi(W*D*T)(mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Berat Bersih (kg)

380

450

600

800



* L mengukur panjang (mm), akurasi mekanis sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja.

* Pembesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.

* Bidang pandang (mm) = (diagonal*Horizontal*Vertikal)

* Sasaran 0,5X atau 2X tersedia opsional, dan mewujudkan perbesaran gambar: 13X~86X atau 52X~344X.
