2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter

Informasi Dasar
Place of Origin: USA
Nama merek: External Array
Model Number: Rational Vue
Minimum Order Quantity: 1
Harga: Discussible
Packaging Details: Paper box
Delivery Time: 5 work days
Payment Terms: T/T
Supply Ability: 10 per month
Informasi Detail
Fungsi Tepi: Termasuk Jenis pengukuran yang kompatibel: Pengukuran penglihatan
Pemindaian kontur: Otomatis Saring: Filter warna dan filter abu-abu
Fungsi analisis: analisis data, SPC, CAD terbalik, Analisis formerror
Cahaya Tinggi:

3d measuring software

,

video measurement software


Deskripsi Produk



Perangkat Lunak Pengukuran 3D Perangkat Lunak Pengukuran 2D VMM Fungsi Filter Tepi Fungsi





Seri Rational Vue 2D Measurement Software menawarkan fungsi pengukuran gambar 2D yang universal dan kuat kepada pengguna.Ini menawarkan pengukuran elemen dasar seperti titik, garis, sudut, lingkaran, jarak, dll. Seri Rationvue memberikan kontrol gerak yang luar biasa ke mesin otomatis.Bersama dengan fungsi pendeteksian tepi yang kuat dan pemrograman yang mudah, memastikan efisiensi pengukuran yang sangat tinggi dalam pengukuran massal.Ini adalah perangkat lunak pengukur penglihatan terbaik di ponsel, produk plastik, elektronik, dll yang membutuhkan produksi massal dan kontrol kualitas.



Fitur

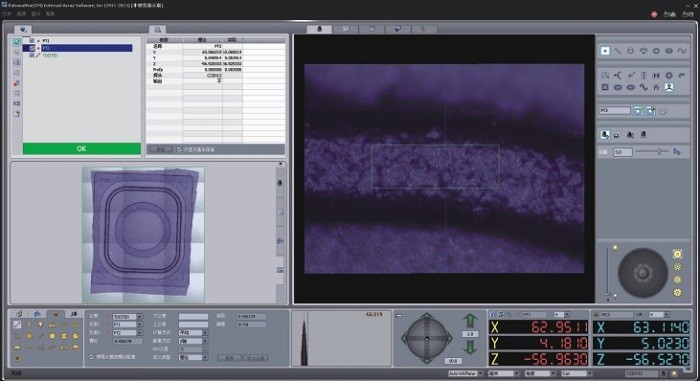

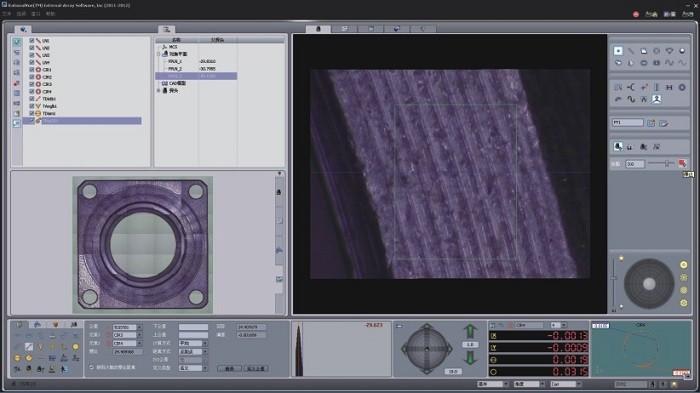

Kalibrasi alat berat yang cermat meningkatkan akurasi secara signifikan.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 0 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 1



RationalVue menawarkan kalibrasi skala panjang-lebar CCD, kalibrasi auto-rotasi/horizontal CCD, kalibrasi koaksial lensa CCD, dan kalibrasi piksel CCD, Dengan beberapa metode kalibrasi, RationalVue sepenuhnya meningkatkan akurasi pengukuran mesin, Selain itu, RationalVue mengembangkan kalibrasi distorsi lensa yang meningkatkan presisi lensa sudut lebar besar secara dramatis.Kami sangat memperhatikan peningkatan yang tepat, bahkan untuk 0.1um.



Penyaringan gerinda



RationalVue dapat memfilter produk pengukur yang menghilangkan tempat cembung atau cekung tersebut untuk mengukur sepenuhnya dengan akurasi tinggi.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 2 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 3 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 4





Fungsi tepi RationalVue dapat menangkap tepi kabur dan kasar itu dengan mudah.Ini berarti benar-benar menyadari pengukuran otomatisasi.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 5 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 6



Filter warna



Tetapkan warna pengukuran yang diperlukan;hapus efek warna lain



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 7



Pemfilteran tingkat abu-abu, hapus efek tepi sorot putih.Saring tepi yang tidak terukur untuk memastikan lemah

tepi tidak akan terpengaruh oleh tepi yang lebih jelas



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 8



Pemrosesan Tepi Khusus





2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 9 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 10 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 11



Hapus kotoran tepi Hapus efek hitam Hapus efek putih

tepi sorotan tepi bayangan



RationalVue memiliki banyak pengaturan pengukuran.Mereka semua dapat diatur sesuai dengan situasi nyata untuk memenuhi pengukuran yang berbeda untuk menyelesaikan inspeksi CNC.



Pengukuran fitur lengkap



RationalVue menyediakan mengukur titik, garis, lingkaran, busur, elips, slot, persegi panjang dan kurva scan, dan lingkar dan daerah cacat.Dan membuat perbandingan bentuk dengan kurva nominal CAD.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 12



Fungsi Tepi yang Kuat



RationalVue mengadopsi algoritma tepi-lemah yang canggih.Pengukuran garis tepi lemah dapat diselesaikan tanpa pengaturan khusus.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 13 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 14



Pemfokusan optik



Dengan algoritme fokus tingkat lanjut dunia yang sedang dikembangkan secara independen, RationalVue dapat dengan cepat dan tepat menyelesaikan sebagian fokus dengan 2-3 detik.Fokus berulang dapat mencapai 0,003 mm yang dapat digunakan untuk pengukuran toleransi, seperti ketinggian, kerataan, dll.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 15



Pemindaian kurva & Analisis FormError



RationalVue dapat melacak tepi produk secara otomatis untuk memindai profil kurva tepi produk apa pun.Dan juga dapat membuat perbandingan profil dengan kurva nominal CAD yang diimpor, menghitung profil kurva, dan laporan grafik kurva keluaran FormError.



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 16 2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 17



Pengukuran papan kisi



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 18

RationalVue memiliki alat ukur profesional khusus untuk papan grid yang dapat mencapai pengukuran garis grid dengan mudah.Sangat cocok untuk energi surya, industri TV dll.



Pengukuran segmen multi-layer



2D VMM Video Measurement Software With Edge Measuring Grey / Color Filter 19

RationalVue dapat mewujudkan garis multi-layer dengan satu tombol, dan memungkinkan pengguna untuk memilih baris mana pun.



Algoritme sub-piksel tingkat lanjut



RationalVue mengadopsi algoritma sub-piksel canggih internasional untuk membuat akurasi pengukuran meningkat secara dramatis.Dengan uji perbandingan, menunjukkan bahwa memilih mesin pengukur video dengan RationalVue akan sangat meningkatkan presisi dan pengulangan.



Optimalisasi jalur



Optimalisasi jalur akan membuat jalur pengukuran menjadi terpendek.Ini dapat meningkatkan efisiensi pengukuran sebanyak mungkin untuk mengurangi biaya bagi pelanggan.

Hapus kotoran tepi
