Objektif: | Tujuan bebas stres bidang datar | Ukuran panggung kerja: | 180mm * 145mm |
---|---|---|---|
Tinggi spesimen: | 130mm | generator DIC: | Jenis sisipan, dapat diganti, arahnya dapat disesuaikan 360 derajat |
Detektor DIC: | Jenis sisipan, dapat dialihkan, arah modul DIC diatur, tidak perlu disesuaikan | Adaptor CCD: | 1X tipe standar C |
Cahaya Tinggi: | Mikroskop metalurgi optik,mikroskop optik metalurgi |
Fitur

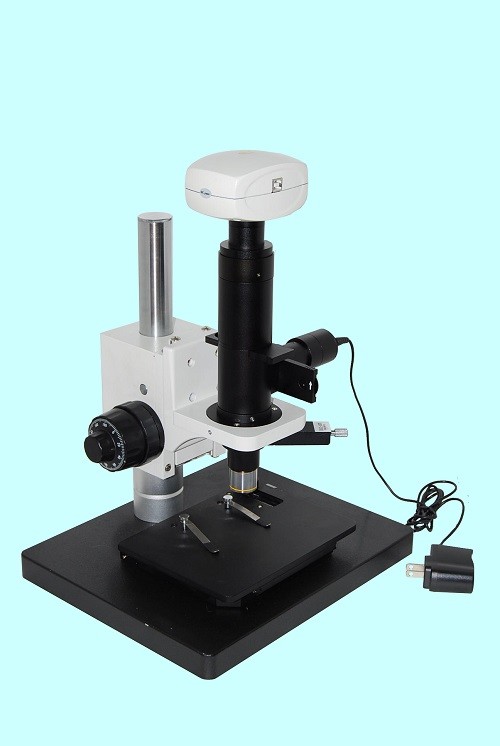

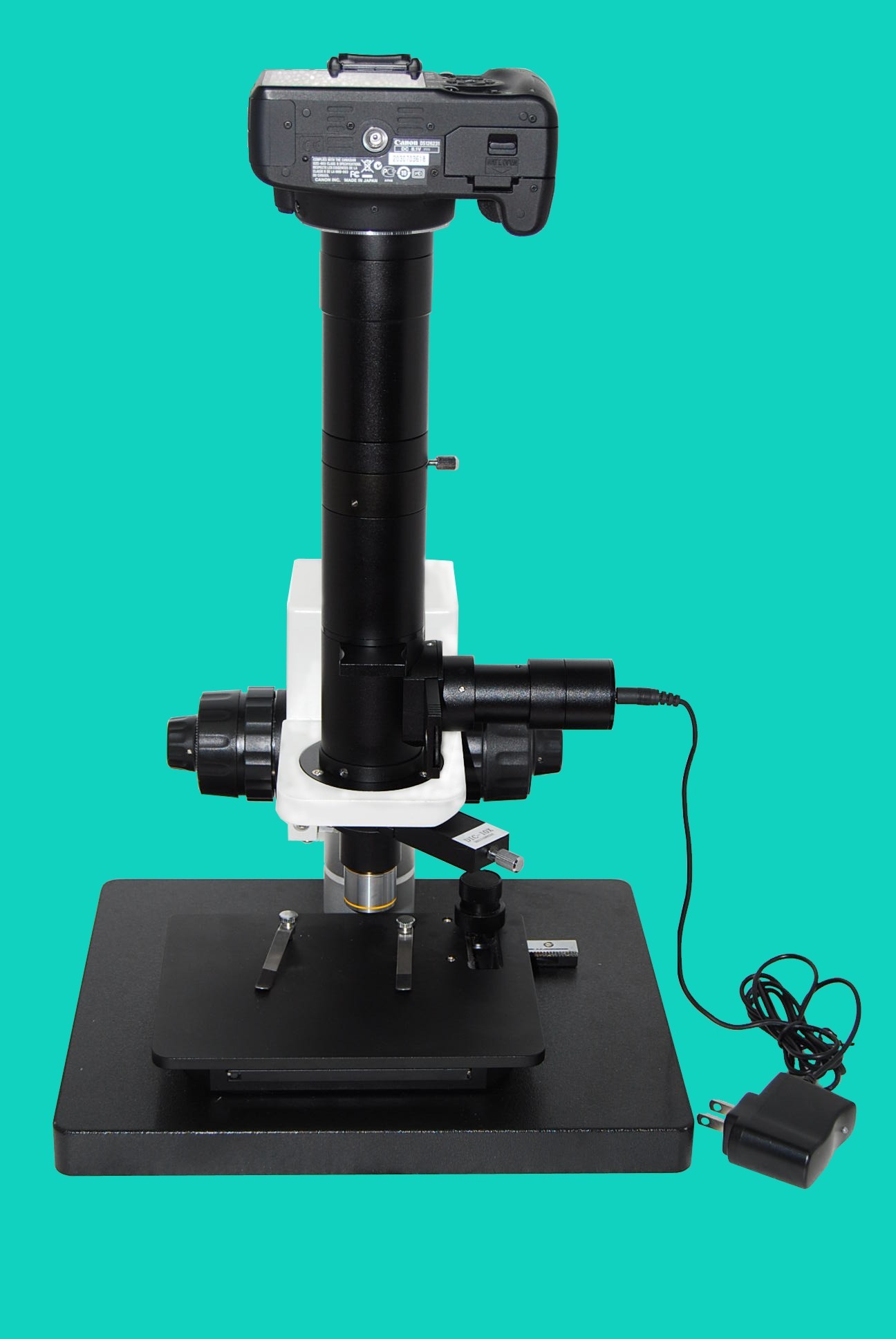

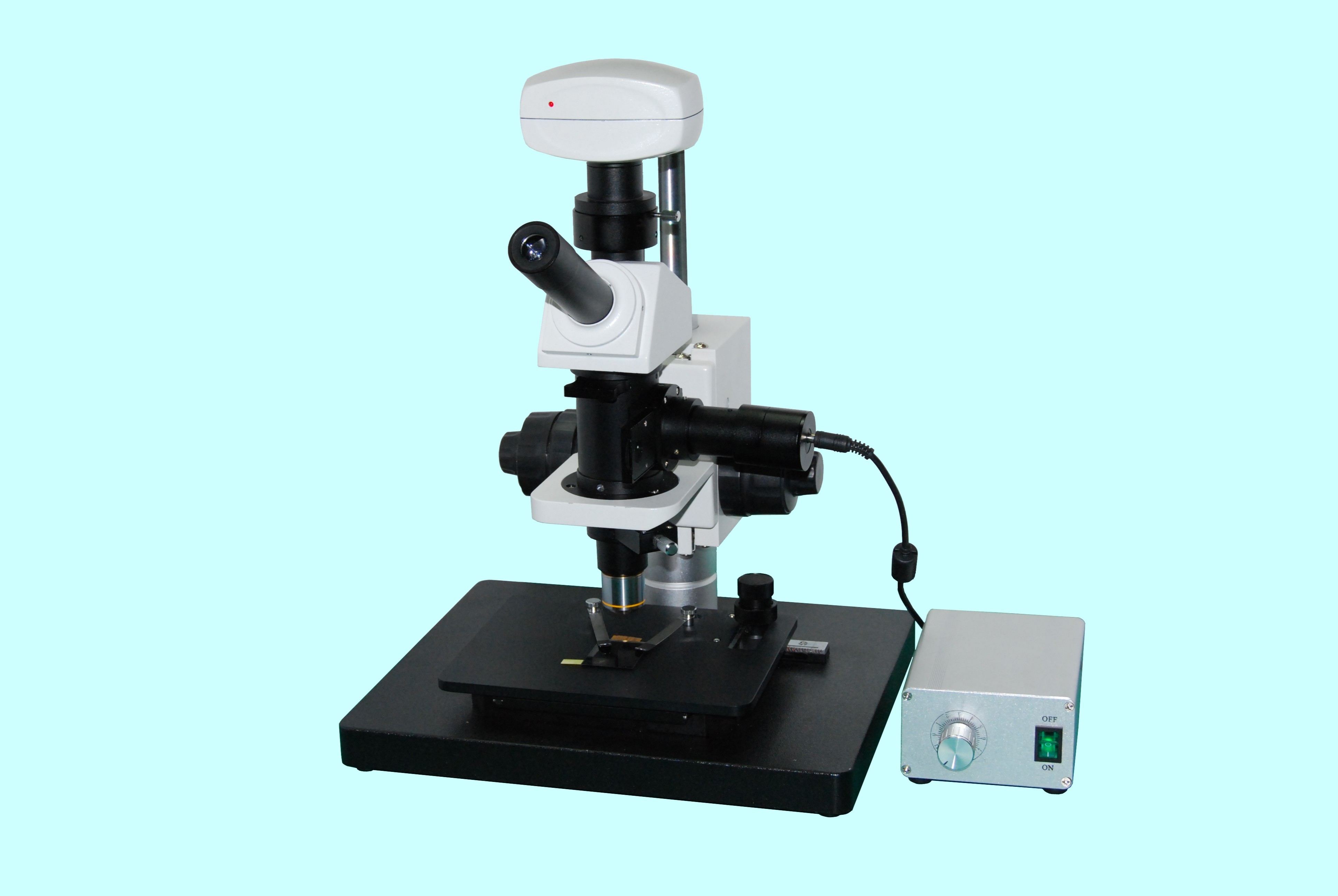

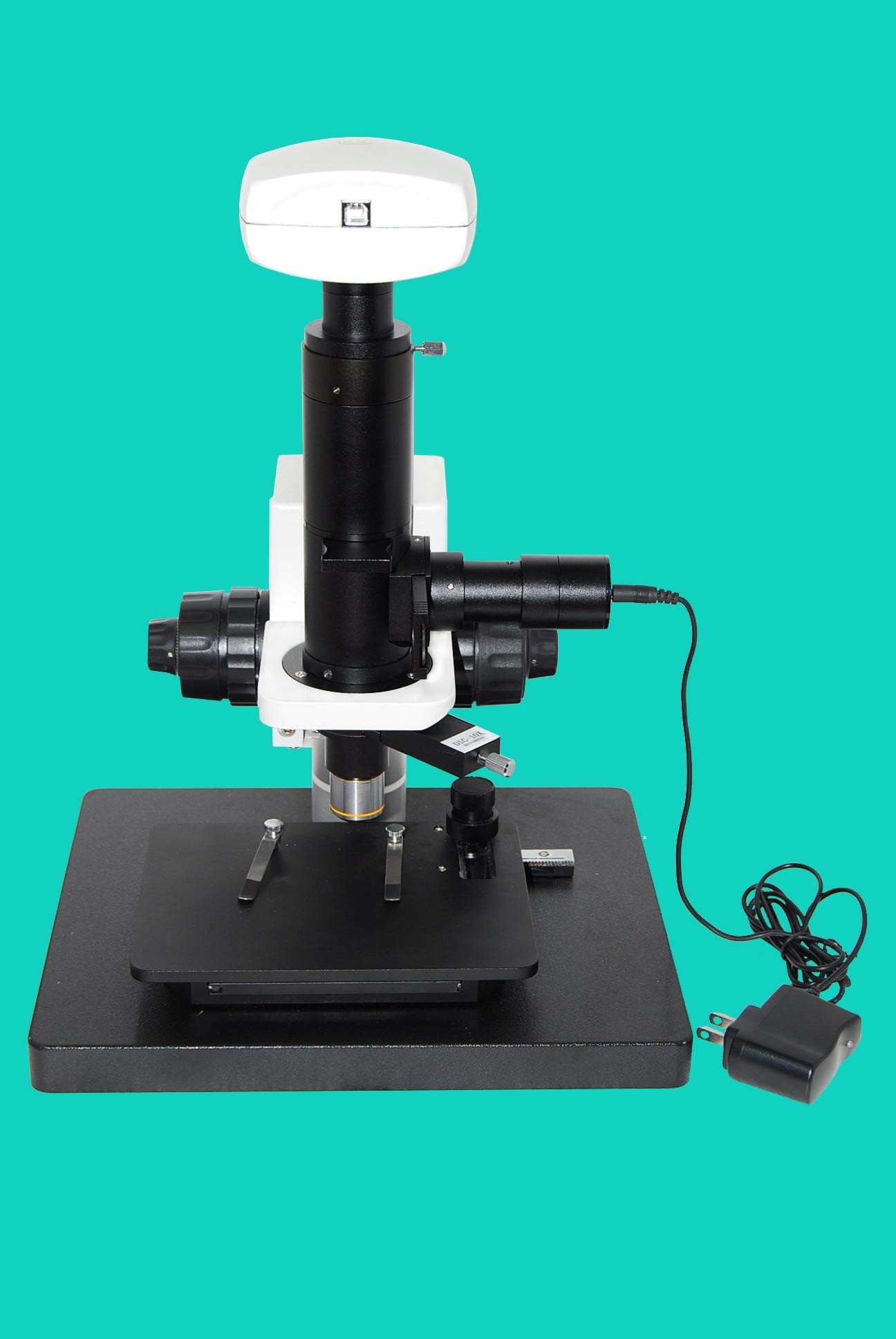

Mikroskop kontras interferensi deferensial seri UMDIC-100 menggunakan sistem optik tak terhingga, berbagai tujuan dengan perbedaan warna jarak kerja yang jauh dan bebas stres untuk opsi seperti pembesaran 5X, 10X dan 20X.Mencocokkan perangkat DIC yang berbeda untuk pengamatan perbesaran yang berbeda.
Penerangan menggunakan kecerahan tinggi dan LED siklus hidup yang panjang, struktur cerdas dan operasi yang aman.Sangat cocok untuk mendeteksi di jalur produksi.
Pengamatan lensa mata tunggal menggunakan lensa mata bidang datar dengan bidang besar, miring 30 derajat, output sinkron dengan kamera.Ini menggunakan desain pemasangan yang andal, yang kompatibel dengan CCD atau kamera dengan perbesaran berbeda.
Prinsip bekerja
Tahap lapisan ganda
Dimensi dasar: 300mm * 250mm
Ukuran panggung: 180mm * 145mm
Rentang bergerak: 35mm * 30mm
Penerangan
Menggunakan pencahayaan koaksial LED putih kecerahan tinggi, adaptor daya eksternal dengan rentang tegangan lebar, tegangan output: 85V - 265V 50/60Hz AC.Termasuk generator polarisasi 360 derajat yang dapat diputar.
Fotografi
0,5X, 1X adaptor tipe C standar, 2X kamera digital untuk opsi, adaptor kamera yang disesuaikan berdasarkan kebutuhan pelanggan.
DIC mengamati
Ketinggian interferensi dikalibrasi antara modul DIC dan tujuan yang kompatibel, tidak ada penyesuaian lain yang diperlukan, nyaman bagi pengguna.Perubahan warna interferensi dapat disesuaikan dengan putaran sekrup bola yang akurat.
Spesifikasi
Objektif | Tujuan bebas stres bidang datar. |
PL 10X/0,25 Jarak kerja 20,2 mm | |
Sistem fokus | Sistem fokus penyesuaian kasar/halus koaksial, ketegangan kenop fokus kasar dapat disesuaikan, pembagian minimum fokus halus: 2μm |
Tahap kerja |
Tahap kerja lapisan ganda Tahap mekanis ukuran keseluruhan 180mm * 145mm Rentang bergerak Transersal 35mm Longitudinal 30mm tinggi maksimum spesimen hingga 130mm |
Modul pengamatan DIC | 5X, 10X kompatibel, warna interferensi dapat disesuaikan, tidak perlu penyesuaian ketinggian vertikal. |
generator DIC | Jenis insert, switchable, arahnya bisa disesuaikan 360 derajat. |
Detektor DIC | Jenis sisipan, dapat dialihkan, arah modul DIC diatur, tidak perlu disesuaikan. |
Sumber cahaya | Menggunakan LED kecerahan tinggi, dengan adaptor daya rentang tegangan lebar, tegangan output 85V - 265V 50/60Hz AC. |
Adaptor CCD | 1X tipe standar C |
Aksesoris opsional
Objektif | Tujuan bebas stres bidang datar. | |
PL 5X/0,10 Jarak kerja 18,2 mm | 2260205 | |
PL 20X/0.40 Jarak kerja 8.0mm | 2260120 | |
Adaptor CCD | 0,5X | 810004 |
2X adaptor kamera digital | 840005 | |
Kamera | DV-2 Dengan keluaran USB (1.3M,2.0M,3.0M,5.0M,9.0M piksel) | / |
Gambar Dimensi
informasi perusahaan
Klien & Agen kami
FAQ |
---|
Q1: Apakah Anda pabrik atau perusahaan dagang? |
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
Q2: Apa perusahaan Anda terutama? |
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll. |
Q3: Bagaimana Memilih Spesifikasi yang Tepat? |
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai. |
Q4: Apakah Anda menerima layanan yang disesuaikan? |
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
Q5: Apa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami. |
