Profil Optik Proyektor dengan Motorized Z-Axis, 0.1 mm Traverse Speed dan 0.5 mm Resolution

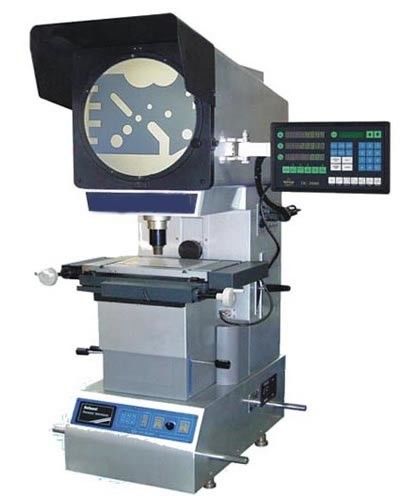

Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Optical Profile Projector with Motorized Z-Axis, 0.1 mm Traverse Speed and 0.5 mm Resolution
Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Nomor model: UNIPJ-3000DZ
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kasus kayu
Waktu pengiriman: hari kerja 10
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10 per bulan
Harga terbaik Hubungi sekarang
Informasi Detail
Gerakan sumbu Z.: Bermotor Gerakan sumbu X, Y: petunjuk
Resolusi: 0,5 mm Pembesaran: 10, 20, 50, 100 X untuk opsi
Kecepatan Perjalanan Sumbu Z: 5, 1, 0,01 Kekuatan: 110V/220V(AC) 50/60Hz total daya = 400W
Menyoroti:

Proyektor profil digital

,

proyektor profil horizontal

Deskripsi Produk

Kecepatan Gerak Motor Sumbu Z Proyektor Profil Optik Resolusi 0,1 mm Resolusi 0,5 mm
Pendahuluan

Proyektor profil optik UNIPJ-3000DZ menggunakan motor stepper untuk pergerakan sumbu Z, menawarkan proses fokus yang lebih mudah dan cepat. Terdapat lensa pembesar 10X, 20X, 50X, dan 100X sebagai pilihan, untuk memenuhi aplikasi yang berbeda.

Seri proyektor profil optik UNIPJ-3000DZ tertanam dengan sistem optik berkualitas sangat baik. Seri ini menghasilkan gambar yang jernih dan pembesaran yang akurat. Kesalahan pengukuran kontur di bawah 0,08% dengan cahaya kontur. Kesalahan indikasi koordinat di bawah (3+l/75) um, (L adalah panjang benda kerja yang akan diukur, satuan: mm).

Profil Optik Proyektor dengan Motorized Z-Axis, 0.1 mm Traverse Speed dan 0.5 mm Resolution 0
Fitur
  • Gerakan sumbu Z bermotor.
  • Meja kerja yang stabil dan kaku, yang merupakan dasar pengukuran yang akurat.
  • Tertanam dengan skala linier resolusi 0,5um, menawarkan pengukuran yang lebih presisi.
  • Menggunakan transduser kisi lingkaran untuk pengukuran sudut, bukan encoder, memastikan akurasi yang lebih tinggi.
  • Sistem optik yang luar biasa, gambar yang jernih.
  • Pencahayaan yang kecerahannya dapat disesuaikan, membantu pengguna mendapatkan gambar dan tepi yang jelas.
  • Termasuk cahaya permukaan. Pengguna juga dapat mengamati permukaan objek dengan seri ini.
Profil Optik Proyektor dengan Motorized Z-Axis, 0.1 mm Traverse Speed dan 0.5 mm Resolution 1
Parameter
Spesifikasi

Model

UNIPJ-3015DZ

UNIPJ-3020DZ
Meja kerjaUkuran meja logam (mm)

354*228

404*228
Meja kaca (mm)

210*160

260*160
Perjalanan sumbu X (mm)

150

200
Perjalanan sumbu Y (mm)

100

100
Perjalanan sumbu Z (mm)

100

100
Berat

(kg)

120

125
Dimensi (P*L*T)

(mm)

770*550*1100

770*550*1100

Akurasi pengukuran (um)

Sumbu X, Sumbu Y: (3+L/50) Sumbu Z; 4+L/10 (L adalah panjang benda kerja yang akan diukur, satuan: mm)
Kecepatan perjalanan sumbu Z

5,1,0.01
Resolusi (Sumbu X, Sumbu Y)

0,5μm

Layar proyektor

Ukuran layar (mm)

Φ312 rentang penggunaan>Φ300 (dengan garis silang)

Rentang putar layar

0°～360°

Resolusi sudut putar

1' atau 0,01°

Lensa

Pembesaran

5X (opsional)

10X (opsional)

20X (opsional)

50X (opsional)

100X (opsional)
Tampilan objek (mm)

Φ60

Φ30

Φ15

Φ6

Φ3
Jarak kerja (mm)

53

77,7

44,3

38,4

25,3
Sistem pemrosesan data

Sistem pemrosesan data multifungsi DC-3000 yang ditampilkan dalam bahasa Inggris, dapat digunakan untuk mengumpulkan data dan mengukur titik, garis, lingkaran, sudut, dan jarak.
Pencahayaan

Pencahayaan transmisi dan refleksi: lampu halogen 24V/150w.
Daya

110V/220V (AC) 50/60Hz total daya = 400W
Pendinginan

Oleh kipas
Aksesori

Miniprinter (opsional), Detektor tepi (opsional), Perangkat lunak M2D (opsional) dan sebagainya, silakan merujuk ke aksesori untuk Proyektor Profil untuk detail lebih lanjut
Meja pendukung yang direkomendasikan

Beban muat >250kg Dimensi: 800(P)*550(T)*650(L)mm
