saklar kaki: | Tersedia | koneksi RS232: | Tersedia |
---|---|---|---|
Kompensasi: | Kompensasi linier atau kompensasi linier bagian | Resolusi (sumbu X, sumbu Y): | 0.5um |
Ukuran Layar (mm): | 312 rentang yang digunakan>Ф300 | Penerangan: | Lampu halogen 24V/150w |
Cahaya Tinggi: | Proyektor profil horizontal,mesin proyektor profil |
Fitur

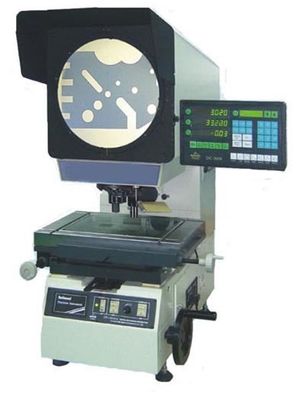

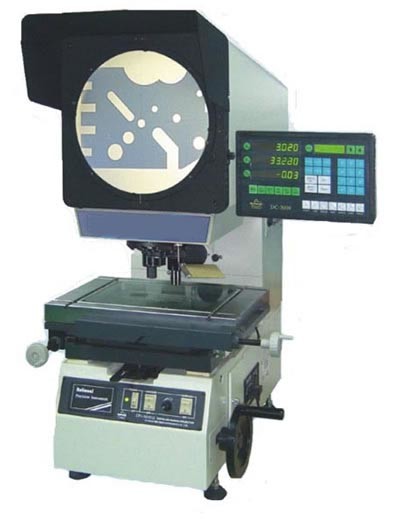

Proyektor profil optik seri UNIPJ-3000CZ adalah alat ukur optik dengan kinerja tinggi dan fungsi yang stabil.Seri ini dengan sakelar kaki dan pembacaan digital multi fungsi DC3000, yang memastikan pengukuran cepat dan keluaran data, dan efisiensi tinggi.
Proyektor profil optik seri UNIPJ-3000CZ dilengkapi dengan pelat yang dapat diganti untuk memasang lensa, yang tersedia untuk 3 lensa.Jika selama proses pengukuran perubahan perbesaran diperlukan, pengguna hanya perlu mengganti pelat alih-alih mengganti lensa, ini menawarkan efisiensi yang jauh lebih tinggi.
Proyektor profil seri UNIPJ-3000CZ menggunakan struktur panggung tetap.Pengguna memindahkan kotak optik untuk pemfokusan.Yang memberikan kemampuan pemuatan yang jauh lebih berat untuk tahap kerja.Juga ukuran perjalanan panggung mungkin jauh lebih besar daripada model tradisional.
Pembacaan Digital DC3000
DC3000 menawarkan fungsi pengukuran yang kuat untuk pengguna:
1. Mengukur, mengatur dan membangun elemen gambar seperti titik, garis, lingkaran, sudut, jarak, persegi panjang, ulir sekrup dll.
2. Koordinat offset.
3. Tersedia untuk sakelar kaki atau detektor tepi.
4. Tersedia fungsi pencetakan, yang mampu mencetak program pengguna, elemen gambar atau pembacaan sumbu.
5. Fungsi keluaran RS232, yang mampu mengeluarkan pembacaan skala linier ke PC.
6. Fungsi pemrograman pengguna, pengguna dapat merekam langkah-langkah pengukuran, yang membuat pengukuran berulang dari benda kerja yang sama jauh lebih cepat.
7. Tersedia beberapa jenis koordinat, sumbu kutub dan persegi panjang, INC dan ABS, sakelar mm/inci.
8. Kompensasi linier atau kompensasi linier bagian tersedia.
9. 100 kelompok memori penyimpanan elemen permanen, 10 sementara.
Parameter
Spesifikasi | ||||||
Model |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
Meja kerja | Ukuran meja logam (mm) | 354*228 | 404*228 | 450*280 |
||
Meja kaca (mm) | 210*160 | 260*160 | 306*196 |
|||
Sumbu X, perjalanan (mm) | 150 | 200 | 250 |
|||
Perjalanan sumbu Y (mm) | 100 | 100 | 150 |
|||
Perjalanan sumbu Z (mm) | 100 | 100 | 100 |
|||
Bobot | 170 | 175 | (kg) | (kg) |
||
Dimensi (L * W * H) | (mm) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
Akurasi pengukuran | (um) | (3+L/75) | (3+L/75) | (3+L/75) |
||
Layar proyektor | Ukuran layar (mm) | 312 rentang yang digunakan> 300 (dengan garis silang) |
||||
Rentang putar layar | 0°~360° |
|||||
Resolusi sudut putar | 1‵ atau 0,01° |
|||||
Lensa | Pembesaran | 10X (opsi) | 20X (opsi) | 50X (opsi) | 100X (opsi) |
|
Tampilan objek (mm) | 30 | 15 | 6 | 3 |
||
Jarak kerja (mm) | 77.7 | 44.3 | 77.7 | 77.7 |
||
Maks. Tinggi benda kerja | 90mm | 90mm | 90mm | 90mm |
||
Sistem pembacaan digital | Sistem pemrosesan data multi-fungsi DC-3000 muncul dalam bahasa Inggris, dapat digunakan untuk mengumpulkan data dan mengukur titik, garis, lingkaran, sudut, dan jarak. |
|||||
Penerangan | Penerangan transmisi dan refleksi: 24V/150w-lampu halogen. |
|||||
Kekuasaan | 110V/220V(AC) daya total 50/60Hz = 400W |
|||||
Pendinginan | Oleh para penggemar |
|||||
Aksesoris | Mini-printer (opsi), Detektor tepi (opsi), perangkat lunak M2D (opsi) dan sebagainya, silakan lihat aksesori untuk Proyektor Profil untuk lebih jelasnya |
|||||
Tabel pendukung yang direkomendasikan | Memuat berat: Dimensi 250kg: 800 (L) * 550 (H) * 650 (W) mm |
