Name: Sistem Pengukuran Visi CNC Sepenuhnya Otomatis untuk Inspeksi Kontrol Kualitas 3D
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Sangat
Price: 20,500.00 USD
Availability: InStock

Informasi Detail

Nama Produk:	Mesin Pengukur Visi	Mengukur Rnge:	30020200mm
Ketepatan:	2.5+l/200um	Pengulangan:	2.5um
Modus kontrol:	Kontrol gerak close-loop CNC penuh	CCD:	Warna industri 1/3 "kamera CCD
Lensa:	Lensa zoom penyok manual 0,7 - 4,5X (lensa zoom Navitar untuk opsi)	Resolusi Skala Linier:	0,5um
Catu Daya:	220V±10% AC 50Hz, resistansi≦4 ohm diperlukan	Modus Operasi:	Kontrol cerdas terintegrasi (joystick, mouse, keyboard)
Menyoroti:	mesin pengukur penglihatan , sistem pengukuran penglihatan , Mesin Pengukur Visi Sepenuhnya Otomatis

Deskripsi Produk

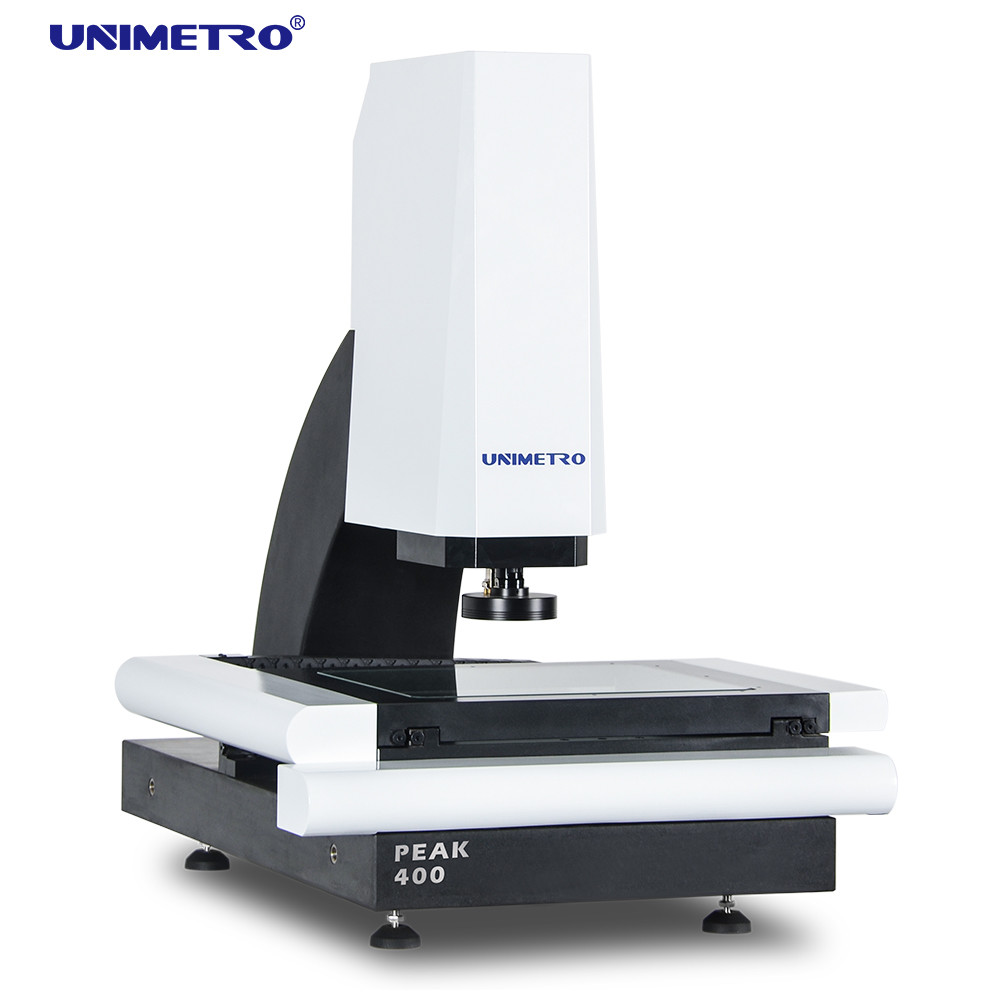

Mesin Pengukuran Visi CNC Otomatis Untuk Pengukuran 3D Kontrol Kualitas

Mesin Pengukuran Visi CNC adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga tingkat mikron.Mesin pengukuran penglihatan alat pengukuran optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukuran.

Mesin Pengukuran Visi CNC adalah perangkat pengukuran dimensi yang kuat yang dirancang untuk proses kontrol kualitas produksi massal.Hal ini dikonfigurasi dengan perangkat lunak yang kuat yang membuat proses pengukuran dapat diprogramPEAK seri CNC Vision Measurement Machine adalah model ekonomis dari visi CNC otomatis penuh yang dikembangkan oleh UNIMETRO.

Desain sederhana dan terintegrasi memungkinkan kita untuk membangun mesin dengan biaya yang lebih rendah, sementara waktu menjaga akurasi pengukuran tinggi dan kinerja terbaik.Pengguna dapat menikmati keuntungan efisiensi tinggi dan penghematan biaya tenaga kerja dari mesin pengukuran visi CNC penuh dengan harga yang sangat rendah.

Konfigurasi Hardware

Skala linier resolusi 0,5um 3 sumbu
Fungsi fokus otomatis kinerja tinggi
️ Aluminium panggung kerja dan anodizing keras

Kompatibel dengan sensor sentuh Renishaw (opsional)

3 cincin 8 bagian LED lampu cincin kontrol perangkat lunak dan dapat diprogram

Perangkat lunak kontrol dan diprogram

Sensor Penggeseran Serat Konfokal (opsional)

Cara panduan linier HIWIN

Pengendalian motorisi sumbu Z

Kotak kontrol inti terintegrasi

Kamera CCD kelas industri

Generator pulsa manual untuk kontrol gerakan sumbu Z

Dengan indikator laser untuk posisi tambahan dan fokus (opsional)

Lensa zoom manual 0.7-4.5X dengan sensor umpan balik sinyal pembesaran

Aplikasi

1) Peralatan Pengukuran Gambar seri PEAK kompatibel dengan seluruh lini sensor pengukuran serat Omron, yang menawarkan; Lebih banyak kemungkinan persyaratan pengukuran yang tepat.

2) Pengukuran yang stabil dari permukaan miring atau melengkung
3) Pengukuran yang stabil dari berbagai jenis bahan
4) Pengukuran yang stabil dari permukaan halus atau kasar

5) Peralatan Pengukuran Gambar seri PEAK kompatibel dengan probe sentuh Renishaw sebagai konfigurasi opsional. Pengguna dapat dengan mudah mencapai fungsi pengukuran 2D dan 3D dalam satu mesin.
6) Perangkat lunak dapat menghitung pergeseran antara lensa optik dan probe sentuh, memastikan bahwa semua hasil pengukuran berada dalam satu sistem koordinat.Hasil pengukuran dapat diletakkan sebagai gambar 3D untuk rekayasa balik.

Fungsi Software

Perangkat lunak UNIMETRO INSPECT3D memiliki UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.

Perangkat lunak ini menawarkan UI bahasa Inggris penuh, juga memungkinkan pengembangan bahasa baru.

Masukkan file dan ukuran CAD

Perhitungan komponen dan pengukuran makro

Fokus otomatis dan pengukuran ketinggian

Fungsi navigasi membantu lokasi cepat

Fungsi pengukuran geometris yang kuat

Fungsi output data grafis dan laporan data ganda

Program pengguna yang fleksibel

Membuat elemen referensi

Fungsi deteksi tepi yang kuat

️ Mendukung beberapa aksesori eksternal

Perhitungan otomatis toleransi geometris elemen

Mengukur produksi yang rumit dengan cepat dan nyaman

Parameter

Model	PEAK 300	PEAK 400
Dimensi ((mm) ((LWH)	8506501060	10008001080
Jangkauan Pengukuran ((mm)) ((XYZ))	300200200	400300200
Keakuratan ((μm)	3+L/200	3+L/200
Kemampuan mengulangi ((μm)	3	3
Berat ((kg)	120	150
Kamera	Kamera CCD analog kelas industri dan kartu video SV2000E
Lensa	Manual dented zoom lens 0.7-4.5X / 0.7-4.5X manual zoom lens with signal feedback (Optional) / Auto zoom lens (Optional)
Perbesar	18-188X (Kombinasi kamera dan lensa yang berbeda menyebabkan rentang pembesaran yang berbeda
FOV	8.1-1.3mm (kombinasi kamera dan lensa yang berbeda mengarah pada rentang FOV yang berbeda)
Jarak kerja	108mm
Resolusi skala linier	0.0005mm
Pencahayaan	3 cincin yang dapat diprogram, 8 bagian cahaya cincin permukaan, cahaya kontur paralel yang dapat diprogram

Informasi Perusahaan

Klien&Agen Kami

FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
T2: Apa yang perusahaan Anda lakukan terutama?
A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll.
T3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE,ISO
Nomor model:	Sangat

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kasus kayu
Waktu pengiriman:	10 ~ 20 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	20 per bulan
