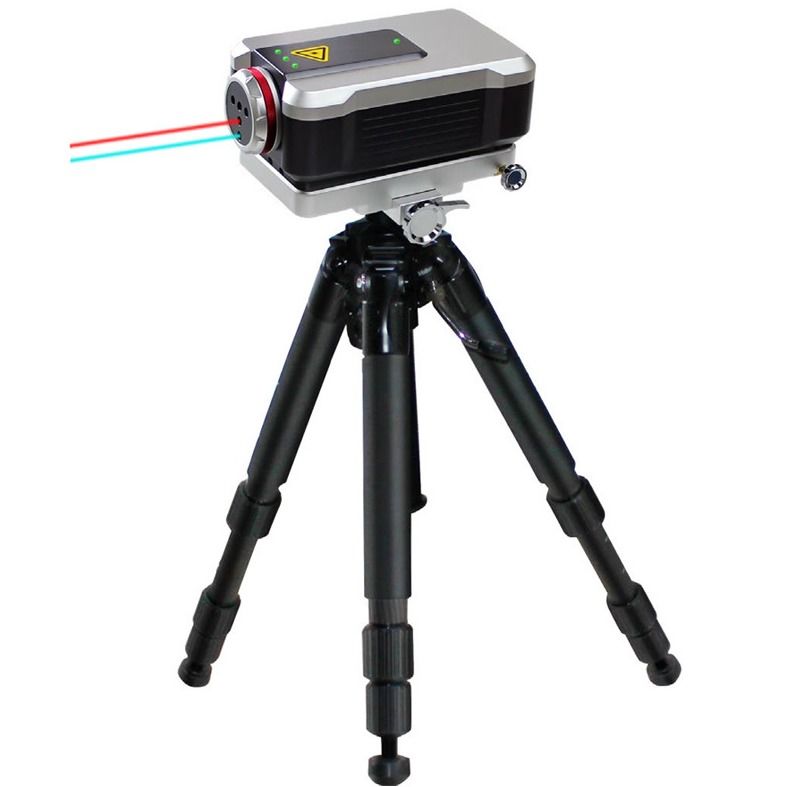

Sistem Pengukuran Interferometer Laser Menampilkan Presisi 0,05ppm dan Resolusi 1nm

Interferometer laser dikenal sebagai metode pengukuran presisi tinggi dan sensitivitas tinggi yang menggunakan panjang gelombang cahaya sebagai kriteria, banyak digunakan dalam domain manufaktur kelas atas. Sistem interferometer laser SJ6000 dilengkapi generator laser Helium-Neon frekuensi tinggi dari pemasok AS, modul kompensasi lingkungan presisi tinggi, pemrosesan sinyal interferensi laser canggih, dan sistem kontrol komputer berkinerja tinggi.

Memanfaatkan teknologi stabilisasi frekuensi termal mode laser dual-longitudinal dan desain jalur optik interferensi parameter geometris, SJ6000 menghasilkan output laser yang stabil dan presisi tinggi (0,05ppm) jangka panjang dengan cepat (sekitar 6 menit) dengan kinerja anti-interferensi yang kuat. Dengan modul prisma yang berbeda, dapat mengukur linearitas, sudut, kelurusan, kerataan, tegak lurus, dan menganalisis karakteristik dinamis.

• Pengukuran Presisi Tinggi:Resolusi hingga skala nano menggunakan teknologi interferometri laser; Kompensasi lingkungan presisi tinggi menghilangkan pengaruh suhu lingkungan, tekanan, kelembapan, dan suhu material; Stabilisasi frekuensi termal laser memastikan stabilitas frekuensi jangka panjang; Desain interferoskop terpisah mencegah distorsi panas dan memastikan stabilitas jalur optik interferensi.
• Kemampuan Pengukuran Komprehensif:Mengukur linearitas, sudut, kelurusan, tegak lurus, dan parameter geometris lainnya; Mengukur keakuratan pemosisian linier dan keakuratan pemosisian berulang pada rel pemandu untuk peralatan mesin CNC, mesin pengukur koordinat, dan peralatan gerak presisi lainnya; Mengukur sudut pitch, sudut ayunan, tegak lurus dan lurus rel pemandu; Mengkalibrasi sumbu putar peralatan mesin.
• Kompensasi Otomatis:Sistem secara otomatis menghasilkan tabel kompensasi kesalahan untuk kalibrasi peralatan mesin berdasarkan pengaturan pengguna.
• Analisis Dinamis:Pengukuran dinamis (kurva perpindahan-waktu, kurva kecepatan-waktu, kurva percepatan-waktu), pengukuran amplitudo dan analisis frekuensi untuk pengujian getaran peralatan mesin, karakteristik dinamis sekrup bola, karakteristik respons sistem penggerak, dan karakteristik dinamis rel pemandu.
• Standar Bawaan:Termasuk standar domestik dan internasional (GB, ISO, BS, ANSI, DIN, JIS); Sistem menganalisis dan memproses data sesuai dengan standar yang relevan dan menghasilkan laporan pengujian dengan bagan dan data yang sesuai.
• Akuisisi Parameter Lingkungan:Secara otomatis memperoleh parameter suhu lingkungan, suhu material, kelembaban dan tekanan atmosfer; Kompensasi lingkungan dapat diatur secara manual atau otomatis.
• Manajemen Basis Data:Manajemen basis data terpusat untuk mengukur catatan dengan kemampuan kueri berdasarkan jenis objek, lembaga pengujian, nomor produksi, inspektur, lembaga yang diserahkan, nomor peralatan, tanggal inspeksi dan tanggal efektif; Ekspor data ke file Word, Excel, AutoCAD (opsional).
• Desain Portabel:Berat dasar 15kg untuk portabilitas yang nyaman dan pemasangan yang mudah.
