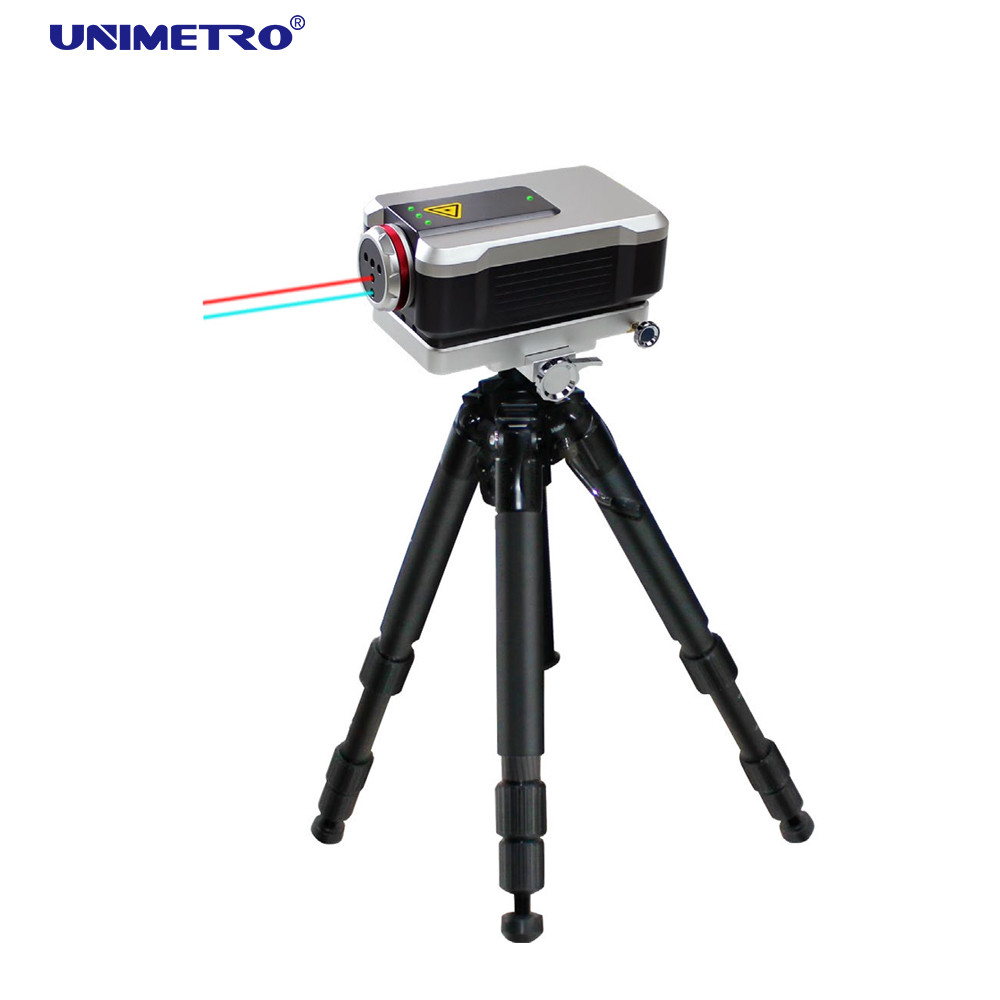

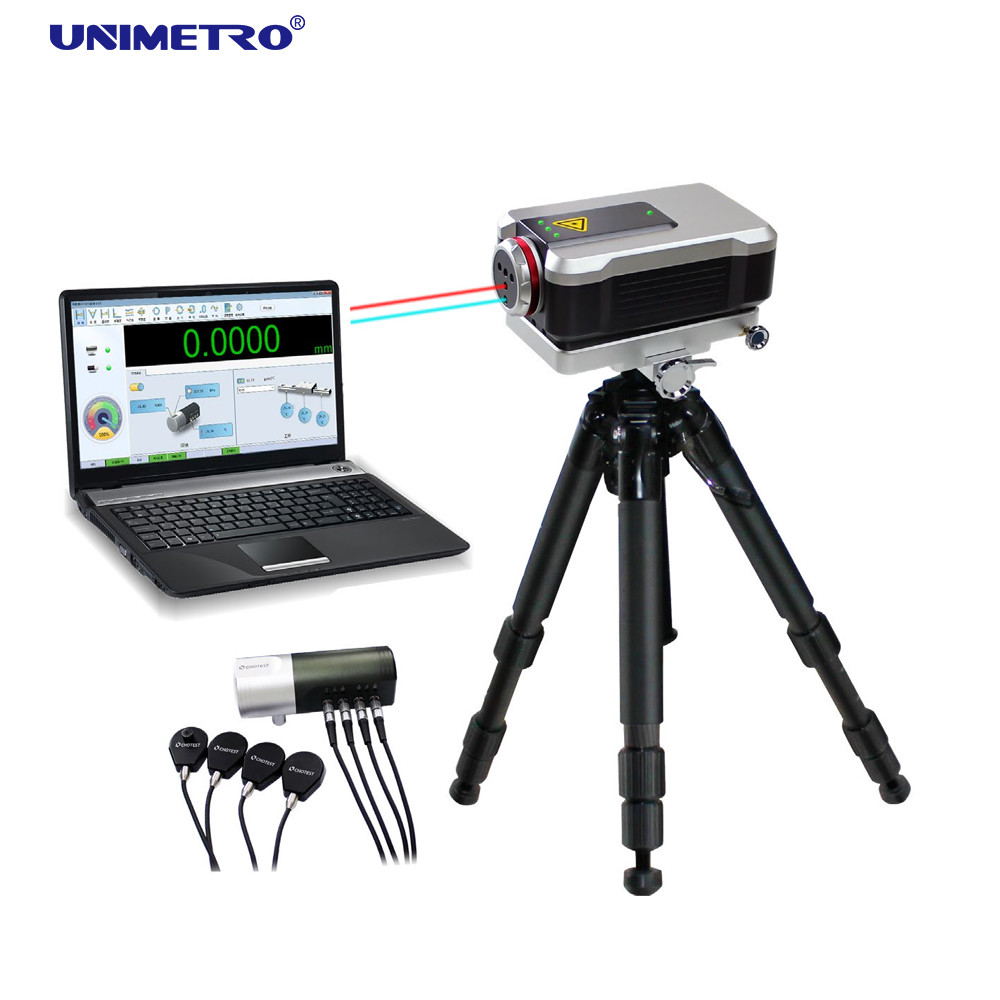

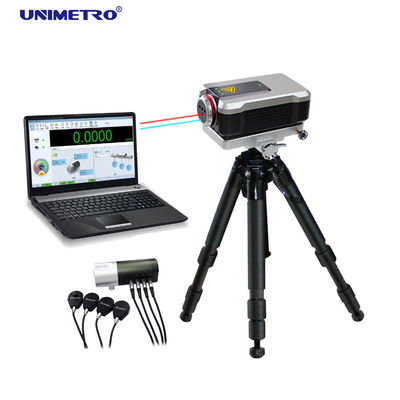

Name: Sistem Pengukuran Interferometer Laser 0,05ppm Resolusi 1nm
Brand: UNIMETRO/CHOTEST
SKU: SJ6000
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (177 reviews)

Informasi Detail

Nama Produk:	Sistem Pengukuran Interferometer Laser SJ6000	Rentang pengukuran linier:	0~80m
Resolusi:	1nm	Akurasi frekuensi laser:	0,05ppm
Suhu Operasional::	(0-40)℃	Tingkat tangkapan dinamis::	50Khz
Cahaya Tinggi:	Sistem Pengukuran Interferometer Laser 0 , 05ppm , Sistem Pengukuran Interferometer Laser 1nm

Deskripsi Produk

Keterangan

Interferometer laser diakui sebagai metode pengukuran presisi tinggi dan sensitif tinggi dengan menerapkan panjang gelombang cahaya sebagai kriteria, dan banyak digunakan dalam domain manufaktur kelas atas.Interferometer laser SJ6000 menekankan generator laser Helium-Neon frekuensi tinggi dari pemasok AS, modul kompensasi lingkungan presisi tinggi, sistem pemrosesan sinyal interferensi laser presisi tinggi, sistem kontrol komputer berkinerja tinggi.Dengan menerapkan teknologi stabilisasi frekuensi termal dari mode laser dual-longitudinal dan desain jalur optik interferensi parameter geometris, SJ6000 dapat menghasilkan laser jangka panjang yang stabil dan presisi tinggi (0,05ppm) dengan cepat (sekitar 6 menit) yang memiliki kinerja anti-interferensi yang kuat .Dengan modul prisma yang berbeda, dapat mengukur linearitas, sudut, kelurusan, Kerataan dan tegak lurus, selain itu dapat menganalisis karakteristik dinamis.SJ6000 memiliki banyak keunggulan, seperti presisi tinggi, kecepatan tinggi, resolusi tinggi, jarak jauh.

Fungsi

1. Pengukuran presisi tinggi: Resolusi hingga skala nano berdasarkan teknologi interferometri laser; Dengan unit kompensasi lingkungan presisi tinggi, pengaruh terhadap hasil pengukuran dari suhu sekitar, tekanan, kelembapan, dan suhu material dihilangkan; Ini dapat memastikan lama- istilah stabilitas frekuensi laser dengan menggunakan sistem kontrol stabilisasi frekuensi termal laser; Desain memisahkan interferoscope dari host menghindari distorsi panas interferoscope, yang menjamin stabilitas jalur gangguan optik.
2. Dapat mengukur linearitas, sudut, kelurusan, tegak lurus dan parameter geometris lainnya; Dapat mengukur akurasi posisi linier dan akurasi posisi berulang dari rel panduan untuk peralatan mesin CNC, mengkoordinasikan mesin pengukur dan peralatan gerak presisi lainnya; Dapat mengukur pitch sudut, sudut ayunan, tegak lurus dan kelurusan rel panduan, selain itu dapat mengkalibrasi sumbu putar peralatan mesin.
3. Menurut pengaturan kompensasi oleh pengguna, sistem secara otomatis menghasilkan tabel kompensasi kesalahan untuk kalibrasi peralatan mesin.
4. Dengan fungsi pengukuran Dinamis (kurva perpindahan-waktu, kurva kecepatan-waktu, kurva percepatan-waktu), pengukuran amplitudo dan analisis frekuensi, dapat menganalisis uji getaran alat mesin, karakteristik dinamis sekrup bola, karakteristik respons sistem penggerak , karakteristik dinamis rel panduan dan sebagainya.
5. Standar domestik & internasional bawaan, seperti GB, ISO, BS, ANSI, DIN, JIS, dan sebagainya.Sistem menganalisis dan memproses data sesuai dengan standar yang relevan, akhirnya menghasilkan laporan pengujian termasuk bagan ukir dan data yang sesuai.
6. Dapat secara otomatis memperoleh parameter suhu lingkungan, suhu material, kelembaban lingkungan, dan tekanan atmosfer.Dapat mengatur kompensasi lingkungan dengan tangan, atau dengan sistem secara otomatis.
7. Dengan manajemen basis data terpusat untuk mengukur catatan, pengguna dapat menanyakan dan mengelola catatan pengukuran sesuai dengan jenis objek, lembaga pengujian, nomor manufaktur, inspektur, lembaga yang diserahkan, nomor peralatan, tanggal inspeksi dan tanggal efektif; Dapat mengekspor data ke Word , Excel, file AutoCAD (opsional).
8. Mudah dipasang: Berat dasar 15kg, nyaman dan portabel.

Parameter

Barang	Kisaran sumbu	Rentang pengukuran		Ketepatan	Resolusi
Parameter sistem			Sensor lingkungan
1. Metode pengukuran: frekuensi tunggal			1. Sensor suhu atmosfer: ±0,1℃ (0-40)℃, resolusi: 0,01℃
2. Akurasi frekuensi laser: 0,05ppm			2. Sensor suhu bahan: ±0,1℃ (0-40)℃, resolusi: 0,01℃
3. Tingkat penangkapan dinamis: 50kHz			3. Sensor kelembaban atmosfer: ±5% (0-95%)
4. Waktu pemanasan: sekitar 6 menit			4. Sensor tekanan atmosfer: ±0,1kPa (65～115)kPa
5. Suhu pengoperasian: (0-40)℃
6. Suhu lingkungan: (0-40)℃, kelembaban: 0-95%
7. Suhu penyimpanan: -20℃-70℃
Pengukuran linier			Pengukuran sudut
1. Rentang pengukuran: (0-80)m			1. Kisaran aksial: (0-15)m
2. Mengukur akurasi: 0,5ppm (0-40)℃			2. Rentang pengukuran: ±10°
3. Mengukur resolusi: 1nm			3. Akurasi: ±(0,02%R+0,1+0,24M)″ (R menunjukkan nilai, satuan: ″;M diukur panjang dalam m)
4. Kecepatan pengukuran maksimum: 4m/s			4. Mengukur resolusi: 0,1″
Pengukuran kerataan:
1. Kisaran aksial: (0-15) m
2. Rentang pengukuran kerataan: ±1,5 mm
3. Akurasi: ±(0,2%R+0,02M2) μm (R menunjukkan nilai dalam μm; M adalah panjang yang diukur dalam m)
4. Ukuran substrat: 180mm disesuaikan, 360mm disesuaikan
5. Mengukur resolusi: 0,1μm
Pengukuran kelurusan:
Kelurusan pendek	(0,1-4)m	±3.0mm		±(0,5+0,25%R+0,15M2)μm	0,01μm
Kelurusan panjang	(1-20)m	±3.0mm		±(5,0+2,5%R+0,015M2)μm	0,01μm
Catatan: R menunjukkan nilai dalam μm;M diukur panjang dalam meter
Pengukuran tegak lurus
Barang	Kisaran sumbu	Rentang pengukuran		Ketepatan	Resolusi
Kelurusan pendek	(0,1-3)m	±3.0mm		±(2,5+0,25%R+0,8M)μm/m	0,01μm
Kelurusan panjang	(1-15)m	±3.0mm		±(2,5+2,5%R+0,08M)μm/m	0,01μm
Catatan: R menunjukkan nilai dalam μm;M diukur panjang dalam meter

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO/CHOTEST
Sertifikasi:	CE
Nomor model:	SJ6000

Kuantitas min Order:	1 set
Harga:	Discussible
Kemasan rincian:	Kotak kertas
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	100 set bulan
