Dimensi: | 1700*1180*1750mm | Berat bersih: | 1500kg |
---|---|---|---|
Perjalanan X/Y: | 500x600 | Ketepatan: | 3+L/200um |
Pengulangan: | 3um | ||
Cahaya Tinggi: | Mesin Pengukur Penglihatan PCB,Mesin Pengukur Penglihatan Otomatis Penuh,Mesin Pengukur Penglihatan Probe Sentuh |

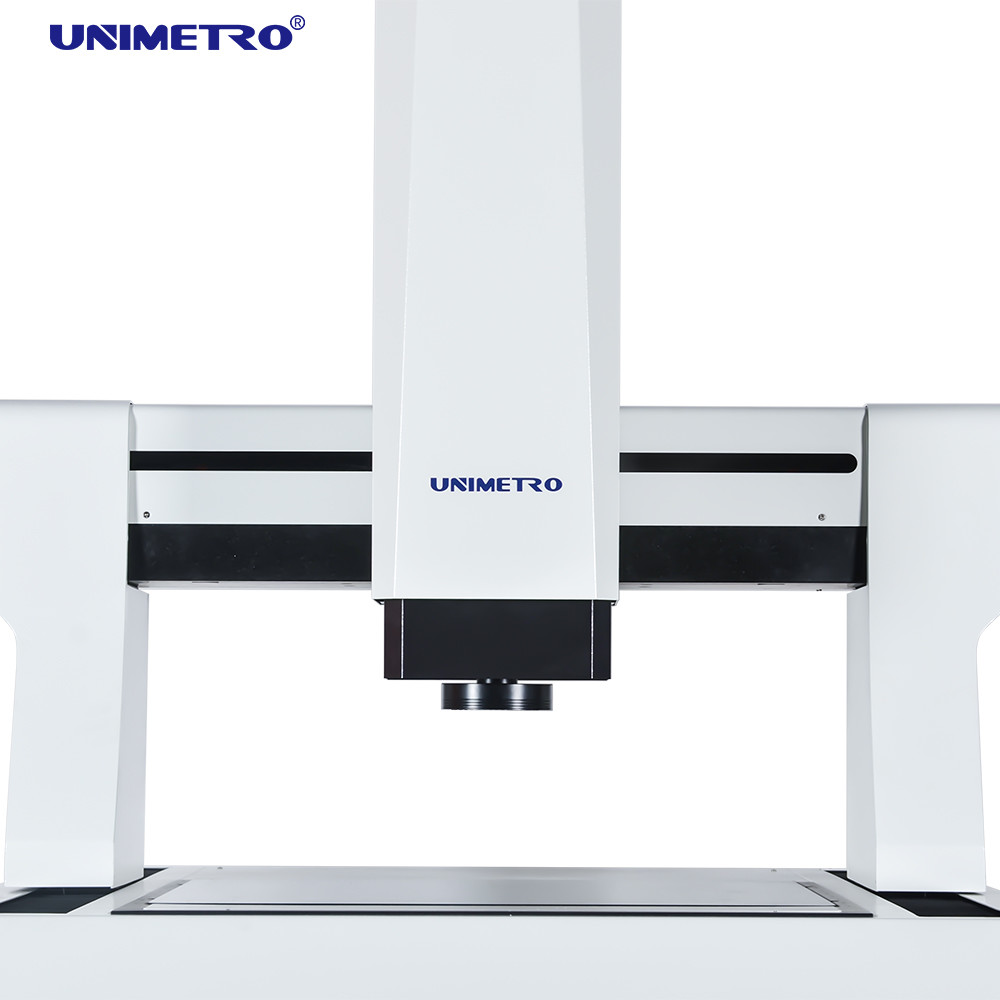

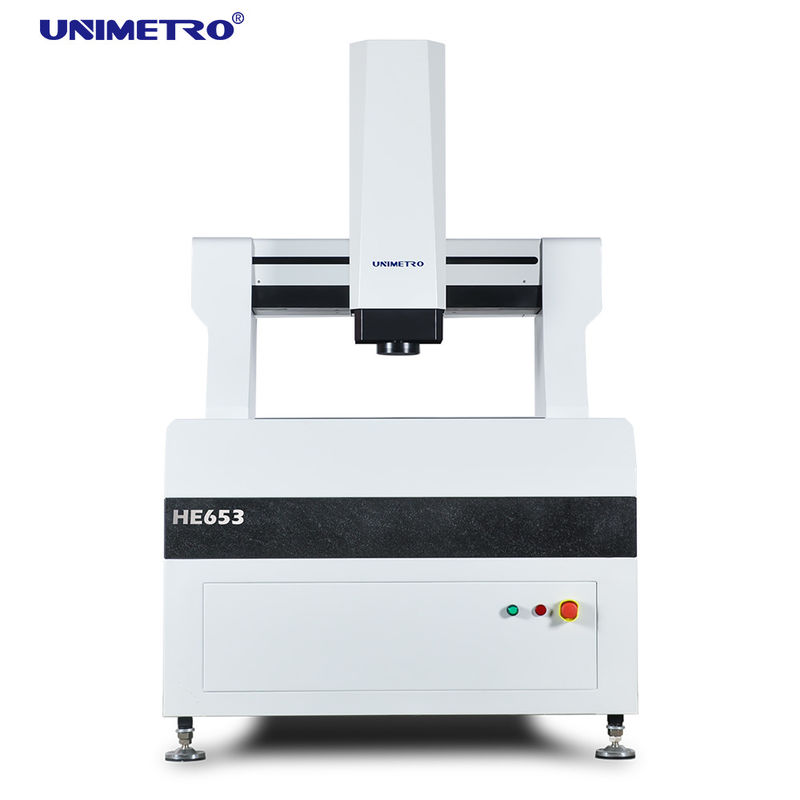

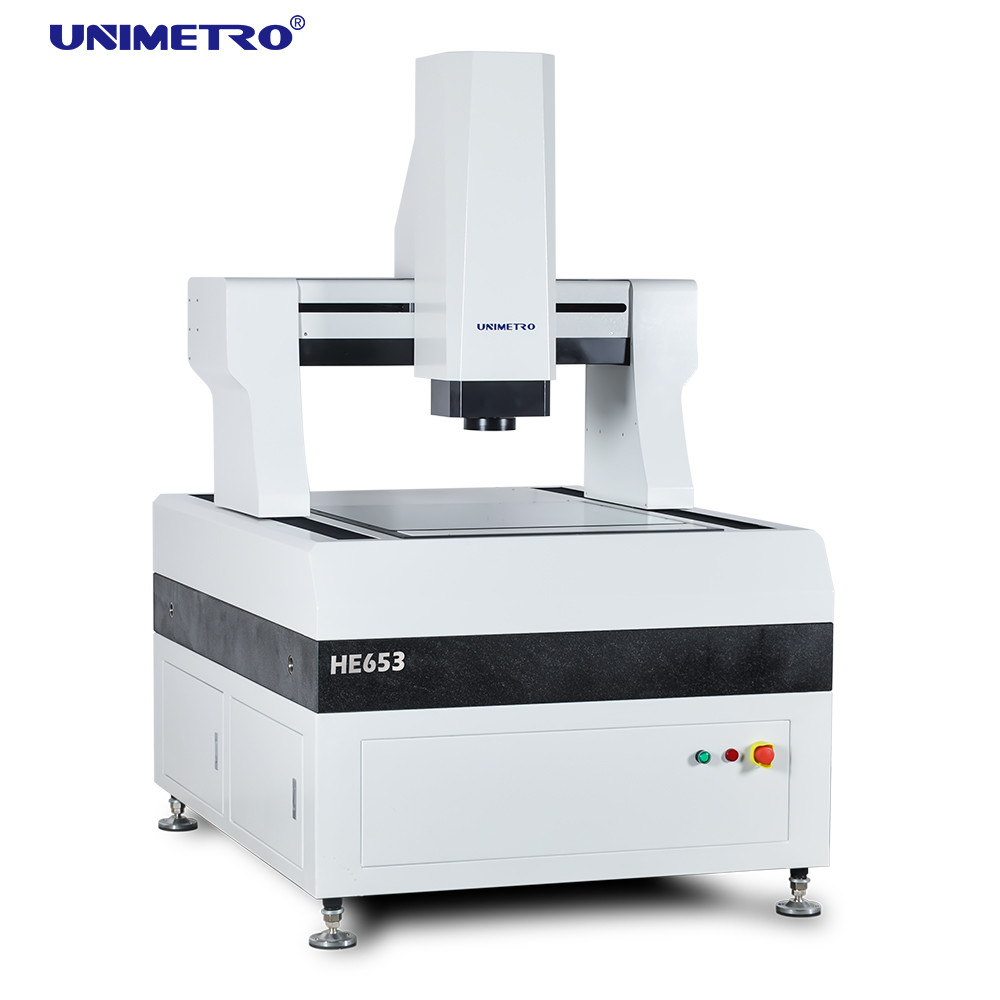

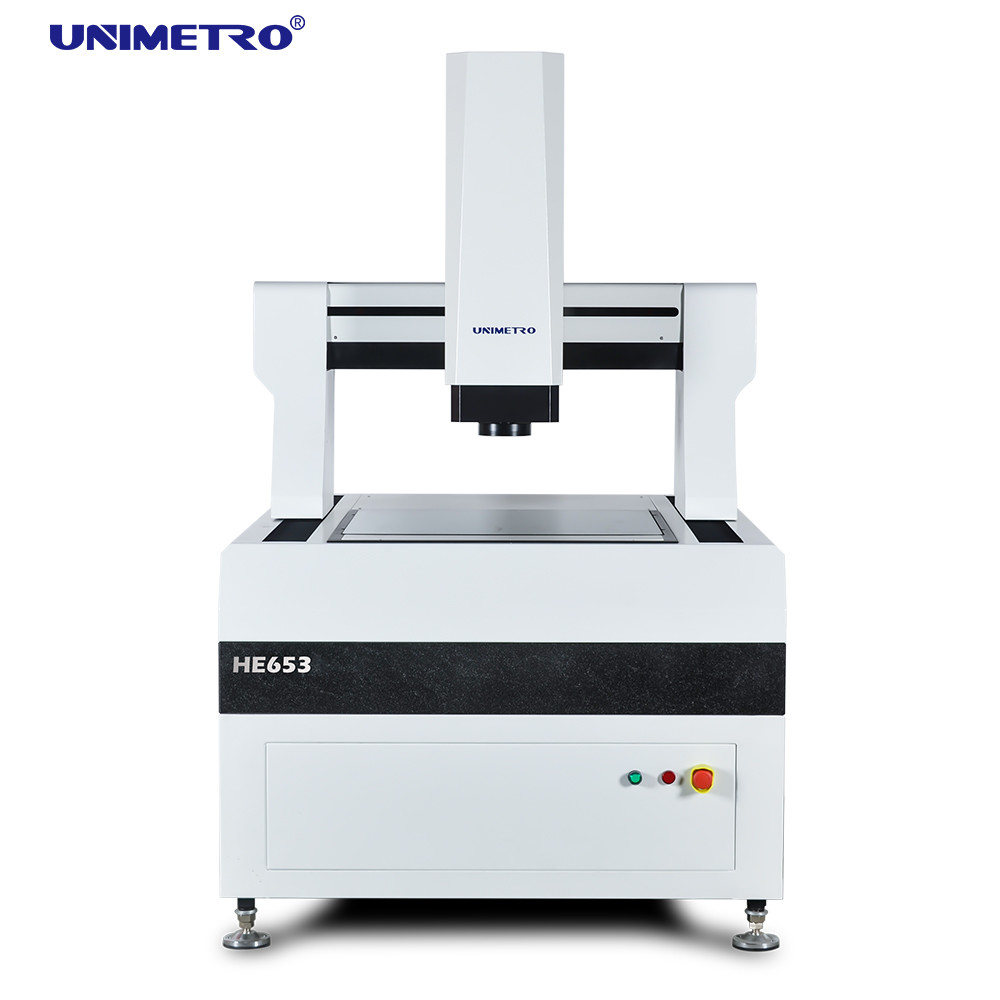

Sistem Pengukuran Visual tipe gantry akurasi tinggi seri HE menggabungkan akurasi tinggi dan efisiensi tinggi, menawarkan pengukuran kecepatan tinggi untuk geometris, elemen, dari berbagai jenis suku cadang.Seri HE banyak digunakan di berbagai industri dan produk seperti PCB, laminasi berlapis tembaga, kaca pad, modul LCD, dan bahan insulasi dll.
Analisis elemen hingga diperkenalkan dalam proses perancangan seri HE, memastikan kekakuan tinggi dan struktur mekanik yang akurat. Basis mesin menggunakan struktur tipe jembatan rangka tertutup, yang sederhana dan menawarkan kemampuan pemuatan tinggi dan kinerja gerakan terbaik.
Fitur mesin pengukuran visi PCB:
>> Struktur gantry bergerak dan benda kerja diperbaiki saat mengukur;
>> Empat sumbu CNC kontrol loop tertutup otomatis penuh, pengukuran otomatis penuh;
>> 000 grade granit base and beam, stabil dan dapat diandalkan;
>> Penggaris kisi terbuka dengan resolusi 0,1 um, presisi tinggi dan stabilitas yang baik;
>> Rel pemandu linier presisi, sekrup bola tingkat penggilingan, dan motor servo AC Panasonic memastikan stabilitas akurasi pemosisian sistem gerak mesin;
>> Kamera warna resolusi tinggi untuk memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil;
>> Lensa zoom otomatis 6,5x terus menerus, zoom otomatis akurat, koreksi satu piksel sudah cukup;
>> Sumber cahaya permukaan LED 5-cincin 8-zona yang dapat diprogram dan sistem sumber cahaya kontur LED paralel transmisi dapat mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas;
>> Probe kontak yang diimpor dikonfigurasi untuk mewujudkan pengukuran 3D;
>> Immeasuring4.2 perangkat lunak pengukuran gambar otomatis dengan hak milik independen disediakan sebagai standar, yang kuat dan mudah digunakan;
Mesin pengukuran visi PCB kami memiliki perangkat lunak yang kuat untuk mendukung.
Dengan perangkat lunak pengukuran komposit External-Array RationalVue, seri ULTRA mampu menawarkan fungsi pengukuran komposit 2D/3d yang kuat;
Antarmuka operasi yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
Secara otomatisprogram pengukuran dapat diatur untuk menyelesaikan pengukuran batch secara efisien dan cepat.
Mesin pengukuran visi PCB kami rincian adalah seperti di bawah ini grafik menunjukkan:
Nama Produk | Sistem Pengukuran Visual Otomatis Penuh | |||||
Model | DIA 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X,Y Perjalanan (mm) | 500*600 | 600*800 | 800 * 1000 | 1000*1200 | 1200 * 1500 | 1200 * 1800 |
Perjalanan sumbu Z (mm) | 200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan) | |||||
Kapasitas beban | kira-kira35 kg | |||||
Dimensi (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Berat (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Resolusi | 0,5μm (0,1μm untuk opsi) | |||||
Kamera | Kamera digital GIGA 2M HD | |||||
Lensa Zoom | lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X | |||||
Pembesaran Video | 18~195X | |||||
(Sesuai dengan model berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tergantung pada data yang diukur) | ||||||
FOV | 8.1~1.3mm | |||||
(Sesuai dengan skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang sebenarnya tunduk pada data yang diukur) | ||||||
Ketepatan* | (3+L/200)μm | |||||
Penerangan | Penerangan permukaan LED 5-ring 8 bagian yang dapat diprogram | |||||
(40 bagian ring light, Co-axial light, multi-color ring light yang dapat dipindahkan untuk opsi) |
informasi perusahaan
Klien & Agen kami
FAQ |
---|
Q1: Apakah Anda pabrik atau perusahaan dagang? |
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
Q2: Apa perusahaan Anda terutama? |
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll. |
Q3: Bagaimana Memilih Spesifikasi yang Tepat? |
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai. |
Q4: Apakah Anda menerima layanan yang disesuaikan? |
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
Q5: Apa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami. |
