OEM ODM Gantry Type CNC Video Measuring Machine Untuk Pengujian Benda Kerja Besar

Informasi Dasar
Tempat asal: Guangdong, Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: DIA
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Kasus kayu + paket Vakum
Waktu pengiriman: 20 hari
Syarat-syarat pembayaran: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 20 set per bulan
Informasi Detail
Model: DIA Nama Produk: Gantry Type CNC Video Measuring Machine Untuk Pengujian Benda Kerja Besar
Pengulangan: 2.5um Ketepatan: 2.5+L/200um
Resolusi Skala Linear: 0.1um Modus pengukuran: Sepenuhnya otomatis
Mendukung: OEM, ODM, Sesuaikan Pemandangan aplikasi: Laboratorium/Industri
Jaminan: 12 bulan Aksesori opsional: Renishaw Probe/Laser probe, dll.
Cahaya Tinggi:

Mesin Pengukur Video Jenis Gantry

,

Mesin Pengukur Video 2.5um

,

Mesin Pengukur Video ODM


Deskripsi Produk

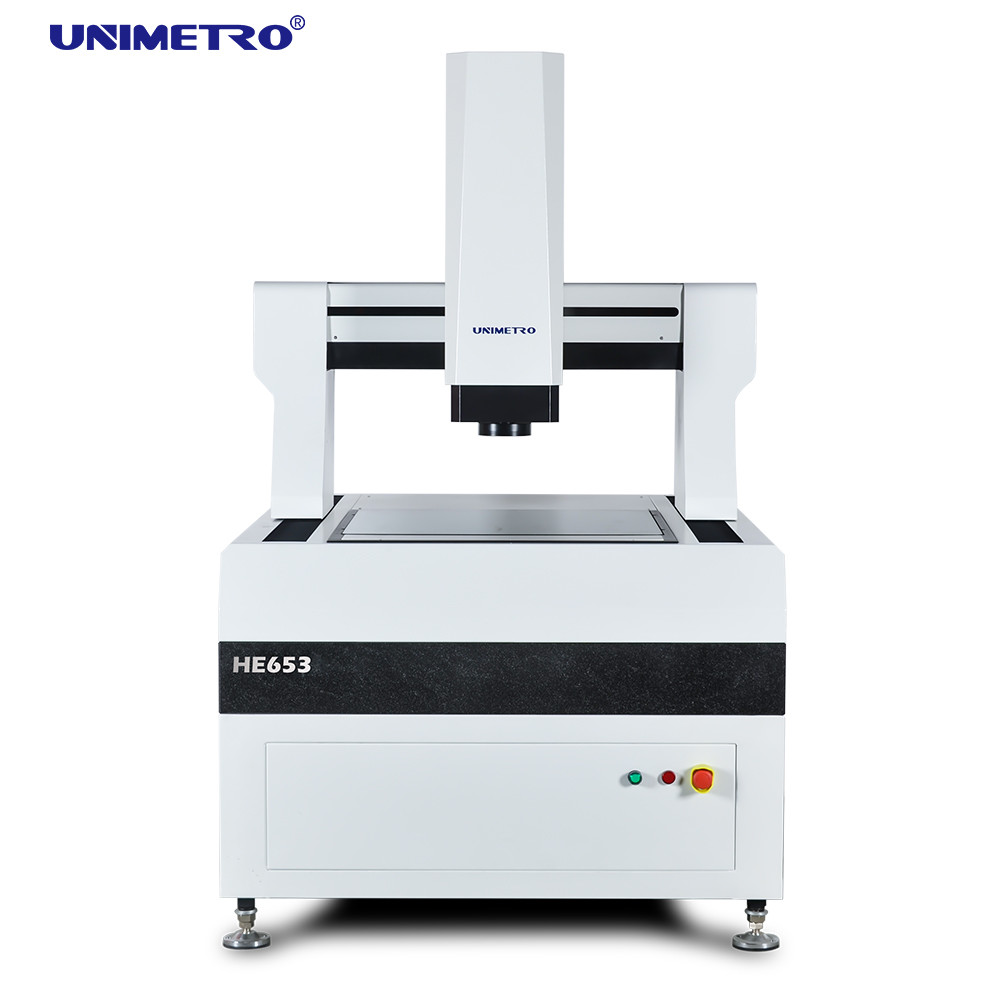

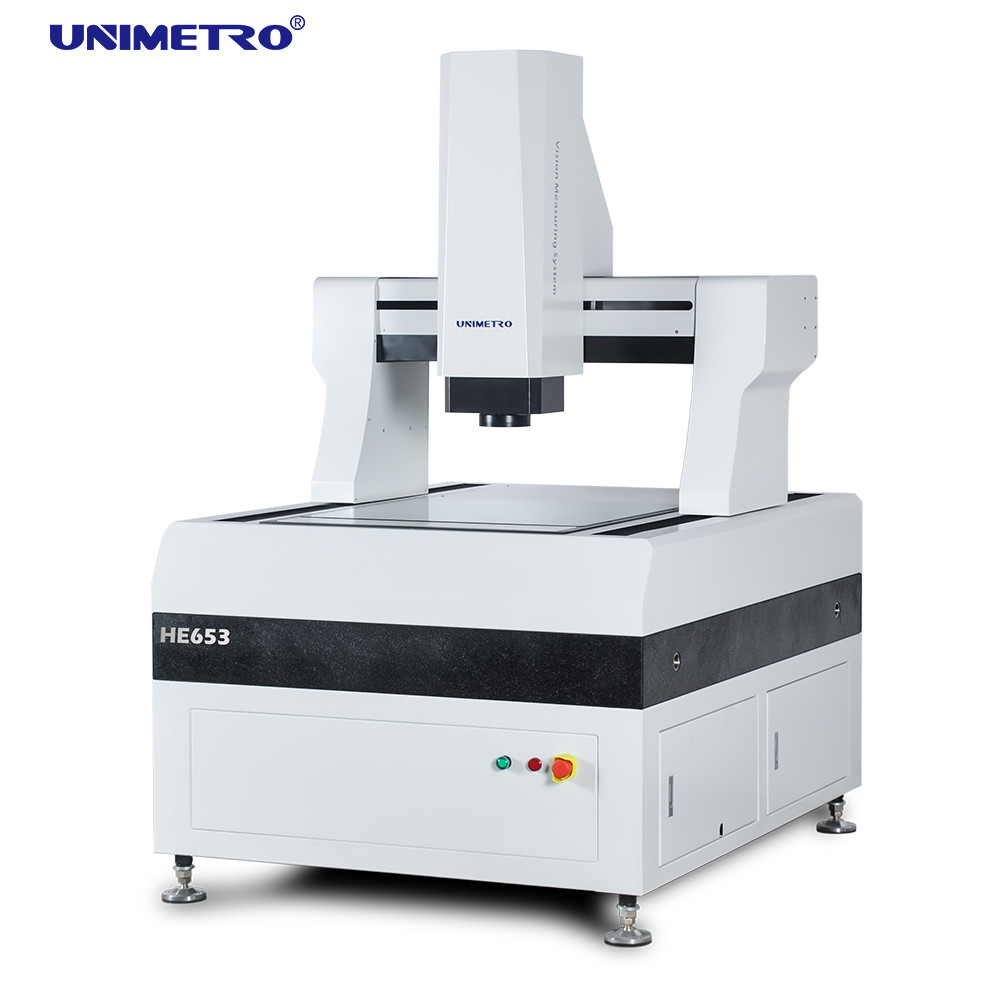

Gantry Type CNC Video Measuring Machine Untuk Pengujian Benda Kerja Besar



Ikhtisar Produk



Seri HE dari sistem pengukuran visi otomatis tipe gantry efisiensi tinggi dirancang khusus untuk pengukuran presisi tinggi dan skala besar.Ini mengadopsi struktur jembatan seluler yang sepenuhnya tertutup untuk menjaga pekerjaan pengukuran tetap.Ini menggabungkan presisi tinggi dan efisiensi tinggi secara organik untuk secara efektif mendeteksi parameter geometris berbagai produk.Saat ini, ini terutama digunakan di papan sirkuit PCB, laminasi berlapis tembaga, kaca datar, modul kristal cair, cetakan pisau, bahan isolasi, lembaran logam presisi dan lainnya.

OEM ODM Gantry Type CNC Video Measuring Machine Untuk Pengujian Benda Kerja Besar 0





Parameter

Model

DIA 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y Perjalanan (mm)

500*600

600*800

800*1000

1000*1200

1200 * 1500

1200 * 1800

Perjalanan sumbu Z (mm)

200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)

Kapasitas beban

kira-kira35 kg

Dimensi (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Berat (kg)

1500

1800

2900

3200

4400

4800

Resolusi

0,5μm (0,1um untuk opsi)

Kamera

Kamera digital GIGA 2M HD

Lensa Zoom

lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X

Pembesaran Video

18~195X (Menurut model yang berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tergantung pada data yang diukur)

FOV

8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang sebenarnya tunduk pada data yang diukur)

Ketepatan*

(3+L/200)μm

Penerangan

Penerangan permukaan LED 5-ring 8 bagian yang dapat diprogram (40 bagian ring light, Co-axial light, movable multi color ring light untuk opsi)





Fitur

Desain struktur kaku tinggi:


1) Seluruh struktur jembatan bergerak rangka tertutup diadopsi, benda kerja pengukur diperbaiki, daya dukungnya besar, dan kinerja gerakannya bagus.
2) Memperkenalkan teknologi analisis elemen hingga ke dalam desain mekanis untuk memastikan kekakuan tinggi dan struktur mekanik presisi tinggi.
3) Basis granit Grade 000, kekuatan tinggi, ketahanan korosi dan stabilitas yang baik.
4) Meja kerja perawatan permukaan aluminium oksida, kontrol tindakan cepat dan fleksibel, tahan lama dan indah.


Konfigurasi presisi tinggi:

1) RENISHAW penggaris kisi terbuka, resolusi 0,5um, presisi tinggi dan stabilitas yang baik.
2) Rel pemandu linier presisi, sekrup bola penggiling dan motor servo AC memastikan stabilitas akurasi pemosisian sistem mesin.
3) Kamera digital Giga warna definisi tinggi 2M piksel memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil.
4) Lensa optik definisi tinggi 6,5x, zoom otomatis akurat, kalibrasi piksel cepat.
5) Sumber cahaya permukaan LED 5-ring 8-zona yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, penyesuaian kecerahan 256 tingkat yang cerdas.
6) Kontrol CNC sumbu penuh, penggerak motor servo loop tertutup AC penuh.


Multi-sensor opsional untuk pengukuran 3D:

Alat ukur visi tipe gantry besar seri HE dapat dilengkapi dengan berbagai sensor 3d untuk pengukuran komposit 2D / 3D yang komprehensif.Itu juga dapat dilengkapi dengan sensor non-kontak seperti probe dan laser.Ini juga mendukung seri penuh braket probe RENSHAW, sehingga pengguna dapat menyelesaikan transformasi otomatis pengukuran skala penuh pada satu perangkat, sangat meningkatkan produktivitas.
