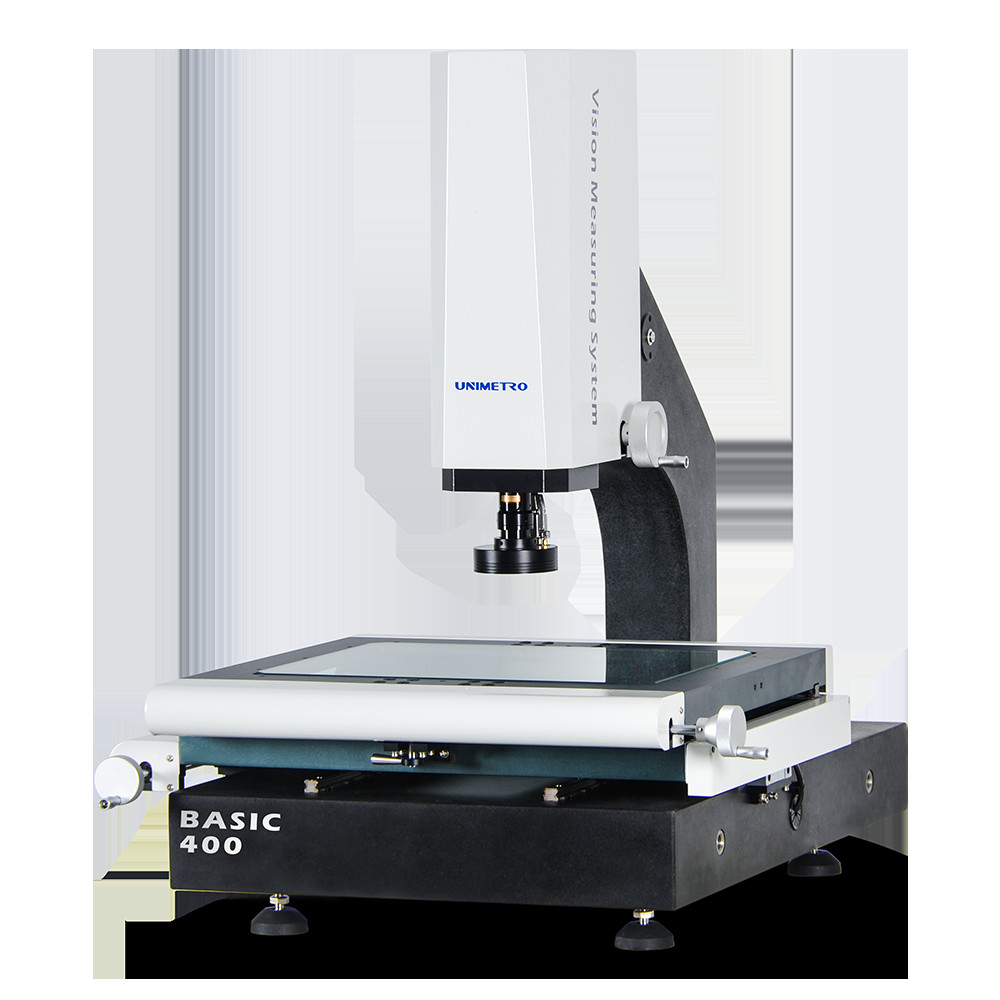

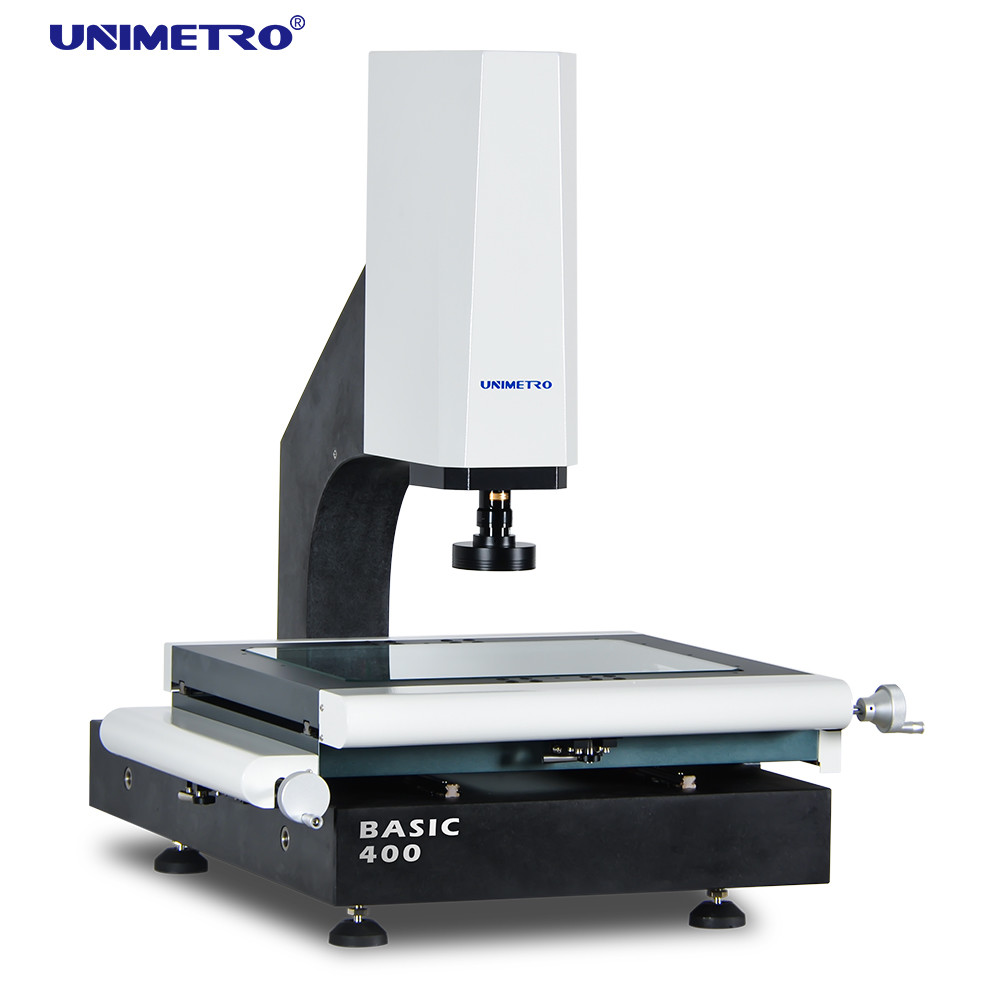

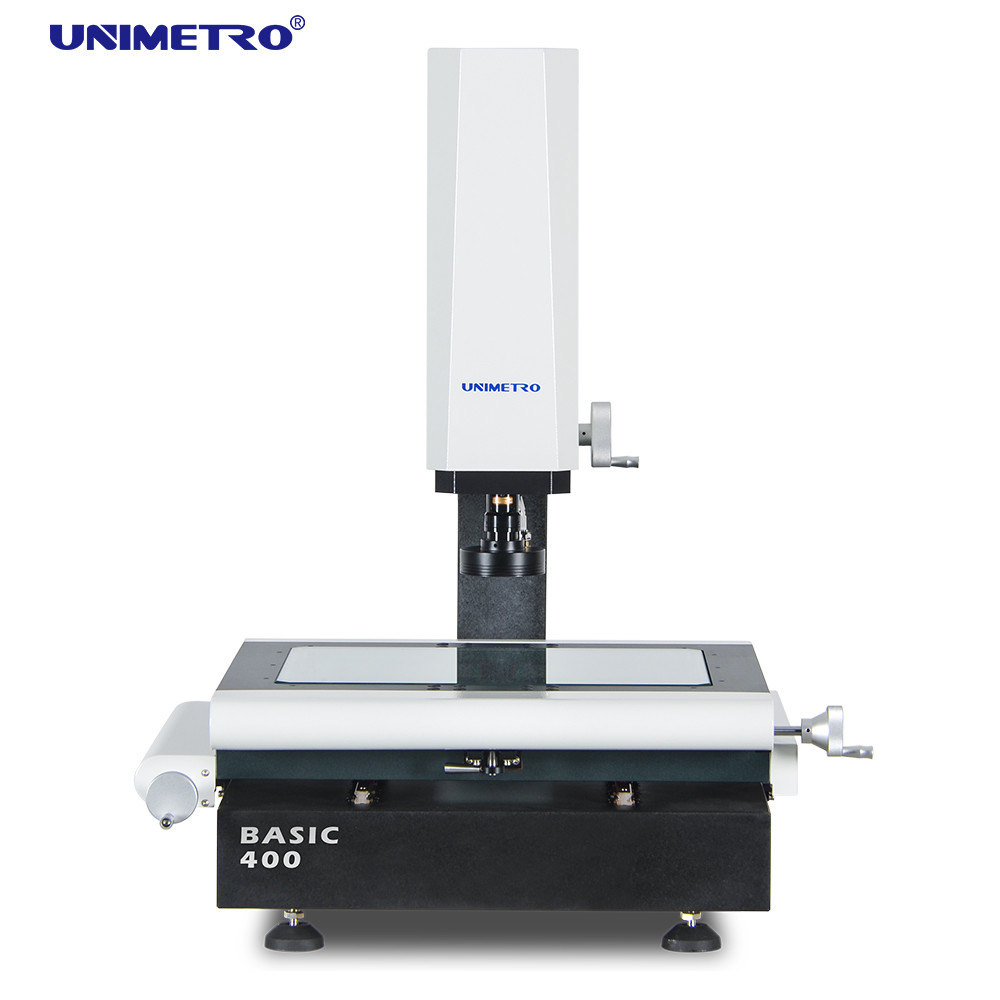

Manual peralatan pengukuran optik berkualitas baik mesin pengukuran penglihatan manual mesin vmm
Mesin pengukuran penglihatan manual kami dapat dioperasikan seperti yang ditunjukkan video di bawah ini:
◉ Dasar dan kolom granit, stabilitas luar biasa;
◉ Meja kerja aluminium, membuat kontrol gerakan bereaksi cepat dan fleksibel;
◉ Menggunakan rel pemandu linier HIWIN dan rel pemandu linier presisi tinggi, dengan meja kerja aluminium dan pemrosesan permukaan anodisasi keras, memastikan kinerja dinamis tinggi dan penggunaan siklus hidup yang panjang dari mesin.
◉ Sistem kontrol terintegrasi, tertanam dengan kontrol gerakan, dan semua kontrol sinyal sebagai pencahayaan dan pembacaan skala linier, memastikan kinerja mesin sangat stabil.
◉ 3 sumbu skala linier resolusi 0,5um
◉ Fungsi fokus otomatis berkinerja tinggi
◉ Kompatibel dengan probe sentuh Renishaw
◉ Meja kerja aluminium dan anodisasi keras
◉ 3 cincin 8 bagian lampu cincin LED kontrol perangkat lunak dan dapat diprogram
◉ Jalur cahaya paralel lampu kontur LED kontrol perangkat lunak dan dapat diprogram
◉ Kamera digital HD 1.2M piksel
◉ Kotak kontrol inti terintegrasi
◉ Kontrol bermotor sumbu Z
◉ Rel pemandu linier HIWIN
◉ Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan

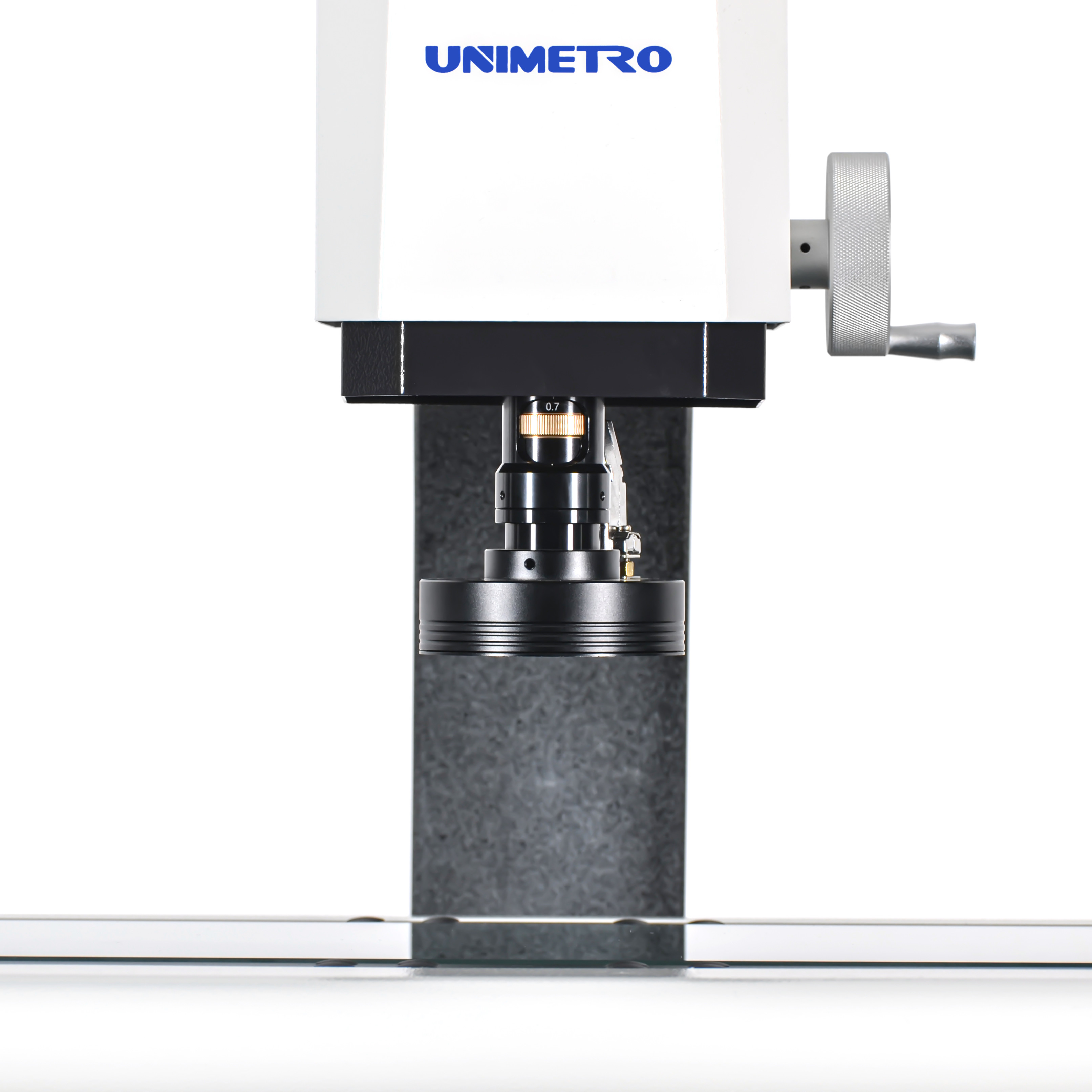

◉ Lensa zoom berlekuk manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran
FITUR
Mesin pengukuran penglihatan manual kami dapat mewujudkan fungsi 3D dengan menambahkan probe.
◉ Kalibrasi mudah
◉ Sentuhan multi-sudut
◉ Pengaturan sistem koordinat cepat
◉ Kompatibel dengan seluruh lini stylus Renishaw
◉ Modul CAD didukung (Opsional)
◉ Output gambar 3D
◉ Probe bintang kompatibel
◉ Pengukuran dimensi 3D
◉ Pengukuran gabungan gambar dan probe sentuh
◉ Rak probe didukung (Opsional)
Parameter
| Model |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Dimensi (mm)(P*L*T) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rentang pengukuran (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Akurasi pengukuran (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Keterulangan (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Berat (kg) |
140kg |
190kg |
240kg |
290kg |
| Gambar dan Pengukuran |
CCD |
Kamera digital HD 1.2M piksel |
| Lensa |
Lensa zoom berlekuk manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran |
| Pembesaran |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, pembesaran akan berbeda.) |
| Bidang Pandang |
8.1~1.3mm |
| Jarak kerja |
80mm |
| Resolusi skala linier |
0,5 μm (0,1μm untuk opsi) |
| Sistem penggerak |
Kontrol manual sumbu X,Y,Z |
| Pencahayaan |
Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi |
L adalah panjang pengukuran (mm), akurasi mekanis sumbu Z dan akurasi fokus terkait dengan permukaan benda kerja. **Pembesaran adalah nilai perkiraan, terkait dengan dimensi monitor dan resolusi.
Bidang pandang (mm) = (diagonal*Horizontal*Vertikal)
Objektif 0,5X atau 2X opsional tersedia, dan mewujudkan pembesaran gambar: 13X~86X atau 52X~344X.
Fungsi Perangkat Lunak
Kami mesin pengukuran penglihatan manual menggunakan perangkat lunak fungsi yang kuat.
PERANGKAT LUNAK PENGUKURAN VISI INSPECT 3D
Perangkat lunak UNIMETRO INSPECT3D memiliki UI yang mudah digunakan, mudah dipelajari,
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru
◉ Masukkan file CAD dan ukur
◉ Pengaturan bagian dan pengukuran makro
◉ Fokus otomatis dan pengukuran tinggi
◉ Fungsi navigasi membantu menemukan dengan cepat
◉ Fungsi pengukuran geometris yang kuat
◉ Beberapa laporan data dan fungsi output data grafis
◉ Program pengguna yang fleksibel
◉ Membuat elemen referensi
◉ Fungsi pendeteksian tepi yang kuat
◉ Mendukung beberapa aksesori eksternal
◉ Perhitungan otomatis toleransi geometris elemen
◉ Mengukur produksi yang rumit dengan cepat dan mudah
Informasi Perusahaan
Klien&Agen Kami
| FAQ |
| Q1: Apakah Anda pabrik atau perusahaan dagang? |
| A1: Kami adalah pabrik dan memberikan balasan tercepat dalam 24 jam. |
| Q2: Apa yang terutama dilakukan perusahaan Anda? |
| A2: Kami terutama memproduksi mesin pengukuran Visi, mesin pengukuran Koordinat, perlengkapan CMM&VMM dll. |
| Q3: Bagaimana Cara Memilih Spesifikasi yang Tepat? |
| A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda instrumen pengukuran dengan spesifikasi yang sesuai. |
| Q4: Apakah Anda menerima layanan yang disesuaikan? |
| A4: Pasti! Kami dapat menyediakan tidak hanya mesin tipikal, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
| Q5: Berapa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami memiliki
improved banyak pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami. |
