Sistem Pengukuran Penglihatan Manual Lengkap untuk Inspeksi Batch Kecil
MENJELASKAN

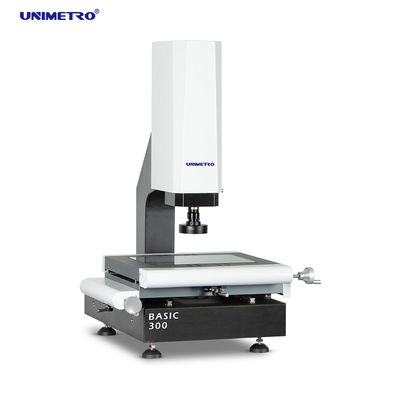

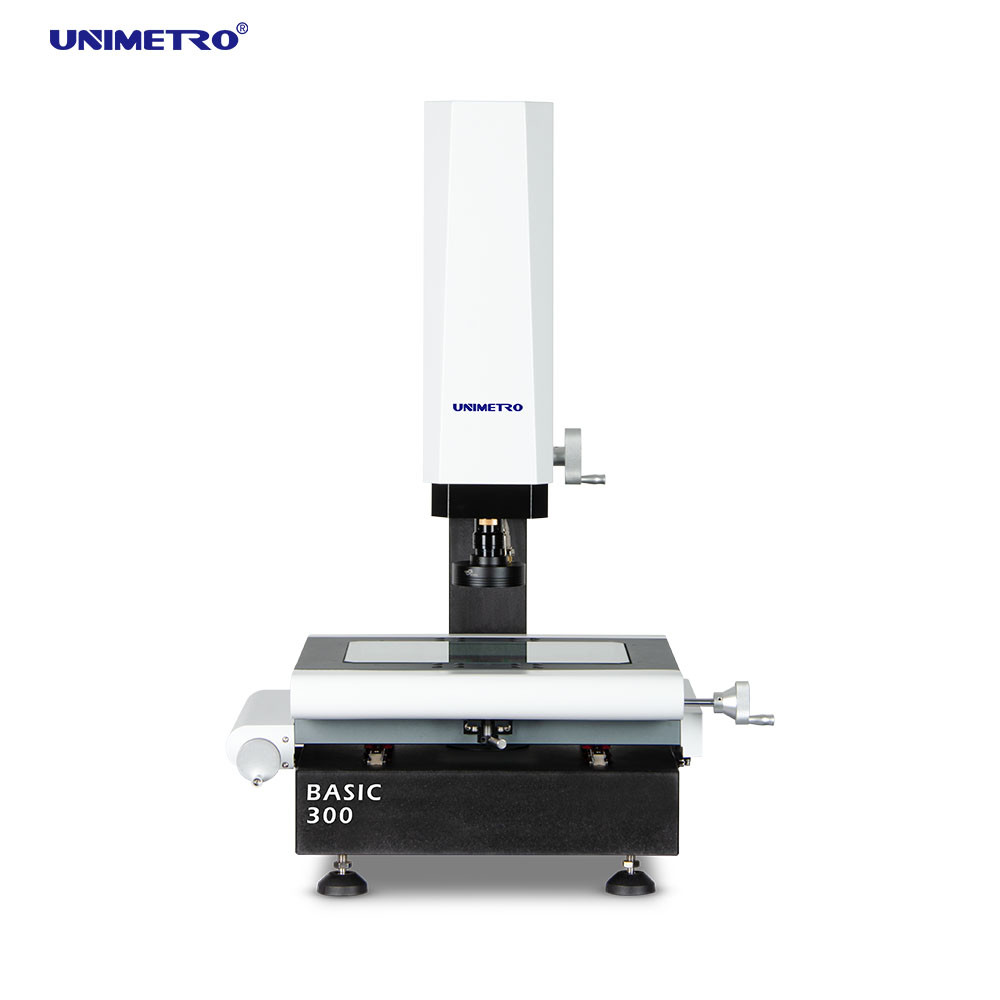

Mesin pengukur penglihatan Seri BASIC dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model paling umum untuk sebagian besar pabrik yang memproduksi komponen akurat. Ini cocok untuk aplikasi pengukuran sampel jumlah kecil. Kontrol manual 3 sumbu, dengan perangkat lunak yang mudah digunakan, memungkinkan operator mengatur penggunaan alat berat dalam waktu yang sangat singkat.
Parameter
| Model |
DASAR 200 |
DASAR 300 |
DASAR 400 |
DASAR 500 |
| Dimensi (mm) (P*L*T) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rentang pengukuran (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Akurasi Pengukuran (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Pengulangan (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Berat (kg) |
140kg |
190kg |
240kg |
290kg |
| Gambar dan Pengukuran |
CCD |
Kamera digital HD 1,2M piksel |
| Lensa |
Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran |
| Pembesaran |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesarannya akan berbeda. ) |
| Bidang Pandang |
8.1~1.3mm |
| Jarak kerja |
80mm |
| Resolusi skala linier |
0,5 μm (0,1 μm untuk opsi) |
| Sistem mengemudi |
Kontrol manual sumbu X,Y,Z |
| Penerangan |
Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi |
* L mengukur panjang (mm), keakuratan mekanis sumbu Z dan akurasi fokus terkait dengan
permukaan benda kerja.
* Pembesaran merupakan nilai perkiraan, hal ini berkaitan dengan dimensi monitor dan resolusi.
* Bidang pandang(mm) = (diagonal*Horizontal*Vertikal)
* Objektif 0,5X atau 2X tersedia opsional, dan mewujudkan pembesaran gambar: 13X~86X atau 52X~344X.
FITUR
◆ Kontrol detail kualitas
1. Basis dan kolom granit, stabilitas luar biasa;
2. Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;
3. Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;
4. Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., untuk memastikan presisi dan stabilitas sistem gerak;
5. Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai penerangan dan pembacaan skala linier, memastikan kinerja alat berat sangat stabil.
◆Konfigurasi kinerja tinggi
1. Kontrol manual tiga sumbu X, Y, Z untuk mencapai posisi yang akurat;
Penggaris linier presisi tinggi 2,0,5um dan meja kerja presisi memastikan keakuratan mesin ≤ 2,5 + L / 100um;
3. Batang dipoles ompong presisi tinggi dan perangkat pengunci yang bergerak cepat digunakan untuk memastikan kesalahan pengembalian meja kerja dalam 2um;
4. CCD warna resolusi tinggi industri memastikan kualitas gambar jernih tanpa distorsi dan memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
5. Lensa zoom penyok manual 0,7-4,5x dengan kemampuan pengulangan yang tinggi
◆ Perangkat lunak pengukuran yang efisien
1. Mesin pengukur penglihatan Seri BASIC kompatibel dengan berbagai pilihan perangkat lunak pengukuran yang kuat. Yang memiliki fungsi pengukuran yang terdiversifikasi, dapat mengukur elemen geometris seperti titik, lingkaran, garis, sudut, sudut, dll, serta dimensi seperti jarak, kebulatan, kelurusan, konsentrisitas, dll.
2. Antarmuka pengoperasian yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
3. Input dan perbandingan file CAD, keluaran laporan pengukuran yang mudah, dan analisis SPC dari data hasil pengukuran
◆ Ekspansibilitas yang fleksibel
1. Berbagai jenis sensor non-kontak dan sistem pemasangan cepat tersedia sebagai opsi, yang dapat memenuhi kebutuhan pengukuran berbeda dari pelanggan berbeda
2. Lampu tombol warna hijau tersedia untuk seri BASIC, yang membuat seri ini lebih fleksibel dan kuat untuk berbagai bagian dengan berbagai jenis bahan atau bentuk, menawarkan aplikasi pengukuran yang lebih kuat.
3. Berkat perluasan fleksibel seri BASIC, seri ini kompatibel dengan probe sentuh, sensor pengukur non-kontak, dan lengan robot, sangat meningkatkan efisiensi pengukuran,
Informasi Perusahaan
Klien & Agen kami
| Pertanyaan Umum |
| Q1: Apakah Anda pabrik atau perusahaan dagang? |
| A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam. |
| Q2: Apa tujuan utama perusahaan Anda? |
| A2: Kami terutama memproduksi mesin pengukur visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll. |
| Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai? |
| A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda alat ukur dengan spesifikasi yang sesuai. |
| Q4: Apakah Anda menerima layanan yang disesuaikan? |
| A4: Pastikan! Kami tidak hanya menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
| Q5: Berapa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami punya
meningkat pesat pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami. |
