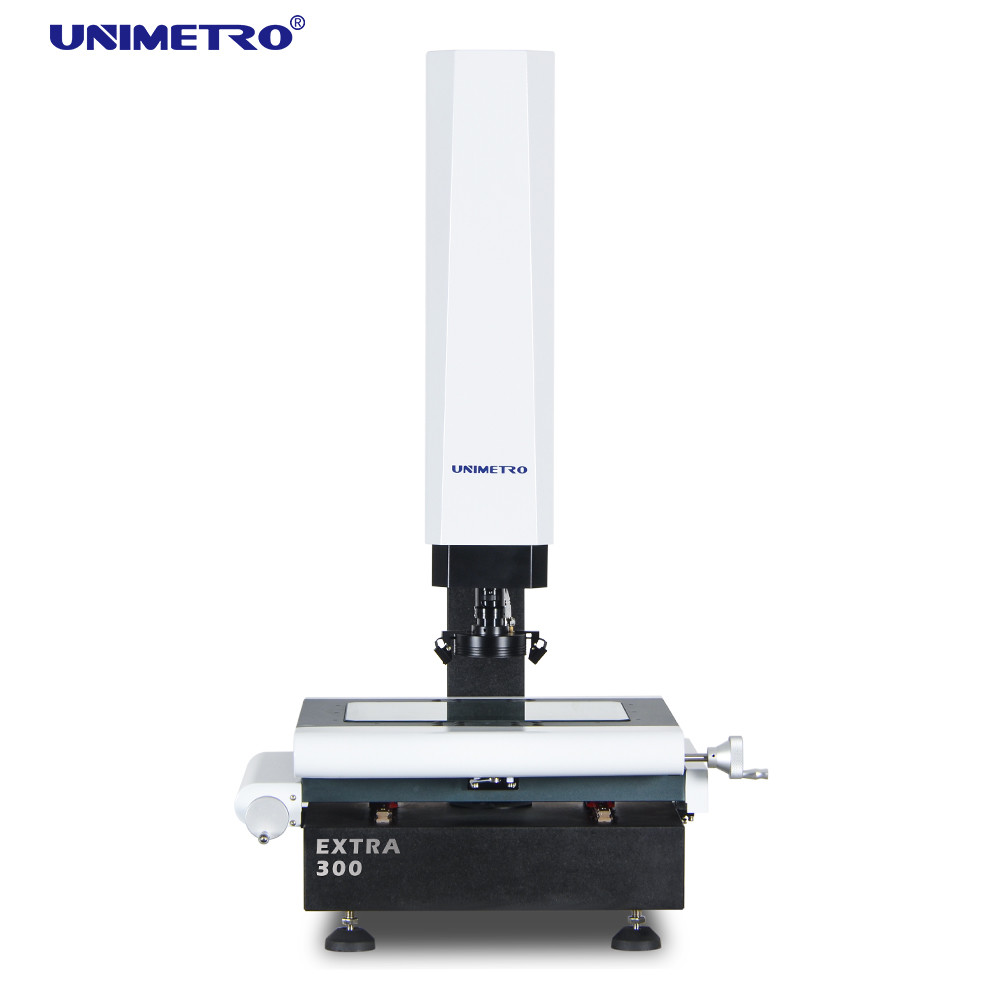

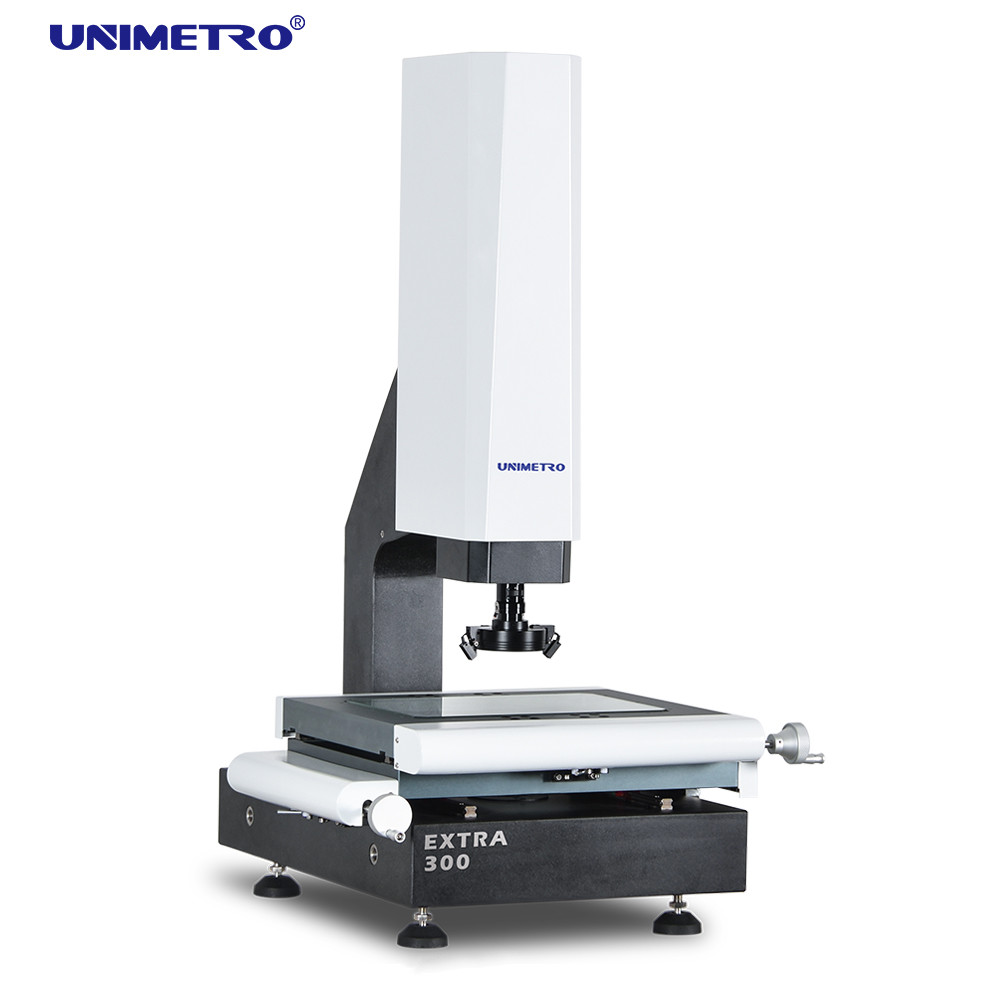

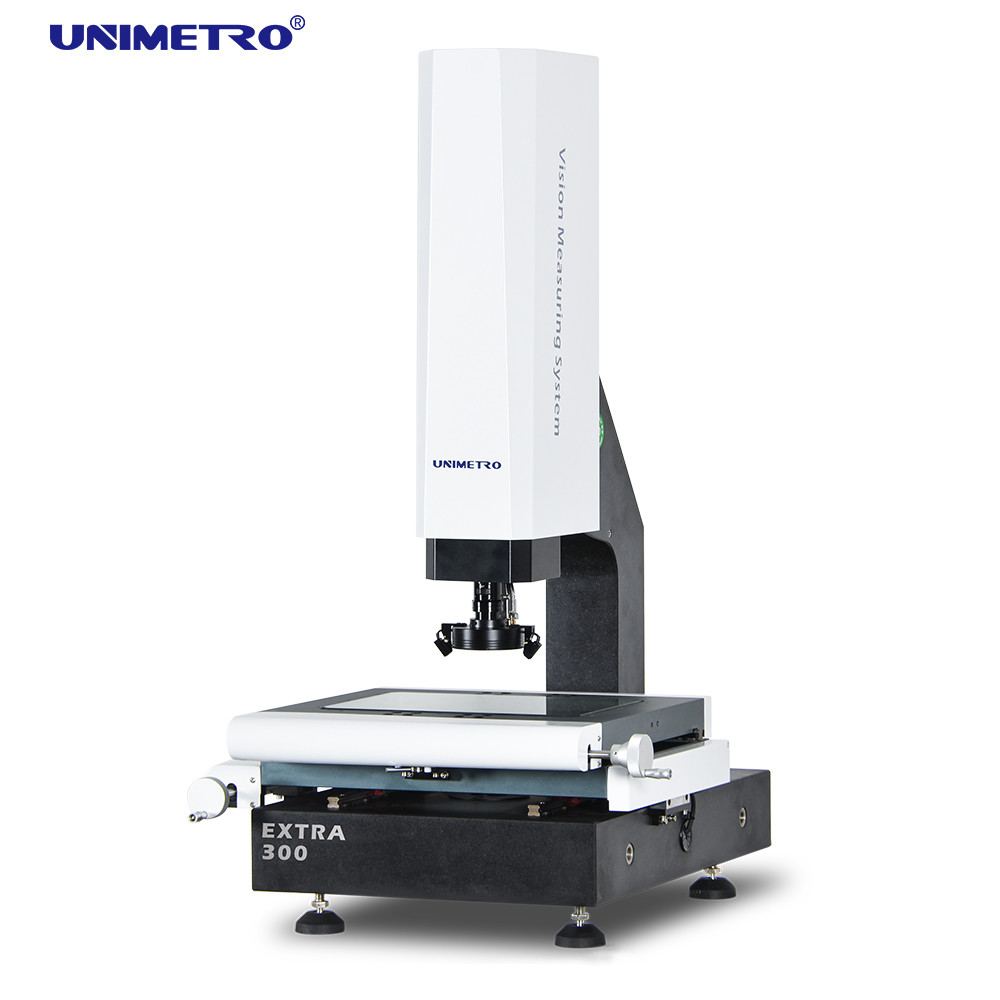

Dimensi: | 600*740*980mm | Rentang pengukuran: | 300*200*200 |
---|---|---|---|
Akurasi pengukuran: | 2.5+L/100 | Bobot: | 190kg |
Pengulangan: | 2.5μm | ||
Cahaya Tinggi: | Mesin Pengukur Visi Bereaksi Cepat,Mesin Pengukur Penglihatan Sumbu Z,Mesin Pengukur Visi Kontrol Bermotor Motor |
Konfigurasi Hardear
Konfigurasi mesin pengukur penglihatan kami adalah sebagai berikut: ● 3 sumbu resolusi 0,5um skala linier ● Performa tinggi Fungsi fokus otomatis ● Kompatibel dengan probe sentuh Renishaw ● Tahap kerja aluminium dan anodisasi keras ● 3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram ● Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram ● Kamera digital HD 1,2M piksel ● Kotak kontrol inti terintegrasi ● Kontrol bermotor sumbu Z ● cara panduan linier HIWIN ● Generator pulsa manual untuk kontrol gerakan sumbu Z ● Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan ● Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran |
Fitur Produk
Mesin pengukur penglihatan kami dapat menambahkan probe untuk mewujudkan fungsi 3d ● Kalibrasi mudah ● Sentuhan beberapa sudut ● Pengaturan sistem koordinat cepat ● Kompatibel dengan garis penuh gaya Renishaw ● Modul CAD didukung (Opsional) ● keluaran gambar 3D ● Probe bintang kompatibel ● pengukuran dimensi 3D ● Gambar dan probe sentuh menggabungkan pengukuran ● Rak probe didukung (Opsional) |
Parameter
Parameter mesin pengukur visi kami adalah seperti yang ditunjukkan grafik di bawah ini:
Model | TAMBAHAN 200 | TAMBAHAN 300 | TAMBAHAN 400 | TAMBAHAN 500 | |
Dimensi (mm) (L * W * H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Rentang pengukuran (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Mengukur Akurasi (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
Pengulangan (μm) | 2.5 | 2.5 | 2.5 | 3 | |
Berat (kg) | 140kg | 190kg | 240kg | 290kg | |
Gambar dan Pengukuran | CCD | 200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan) | |||
Lensa | Lensa zoom penyok manual 0,7-4.5X/lensa zoom otomatis 1-10X | ||||
Pembesaran | 18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.) | ||||
Bidang pandang | 8.1~1.3mm | ||||
Jarak kerja | 108mm | ||||
Resolusi skala linier | 0,5 m (0,1μm untuk opsi) | ||||
Sistem mengemudi | X, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTU FOCUS tersedia | ||||

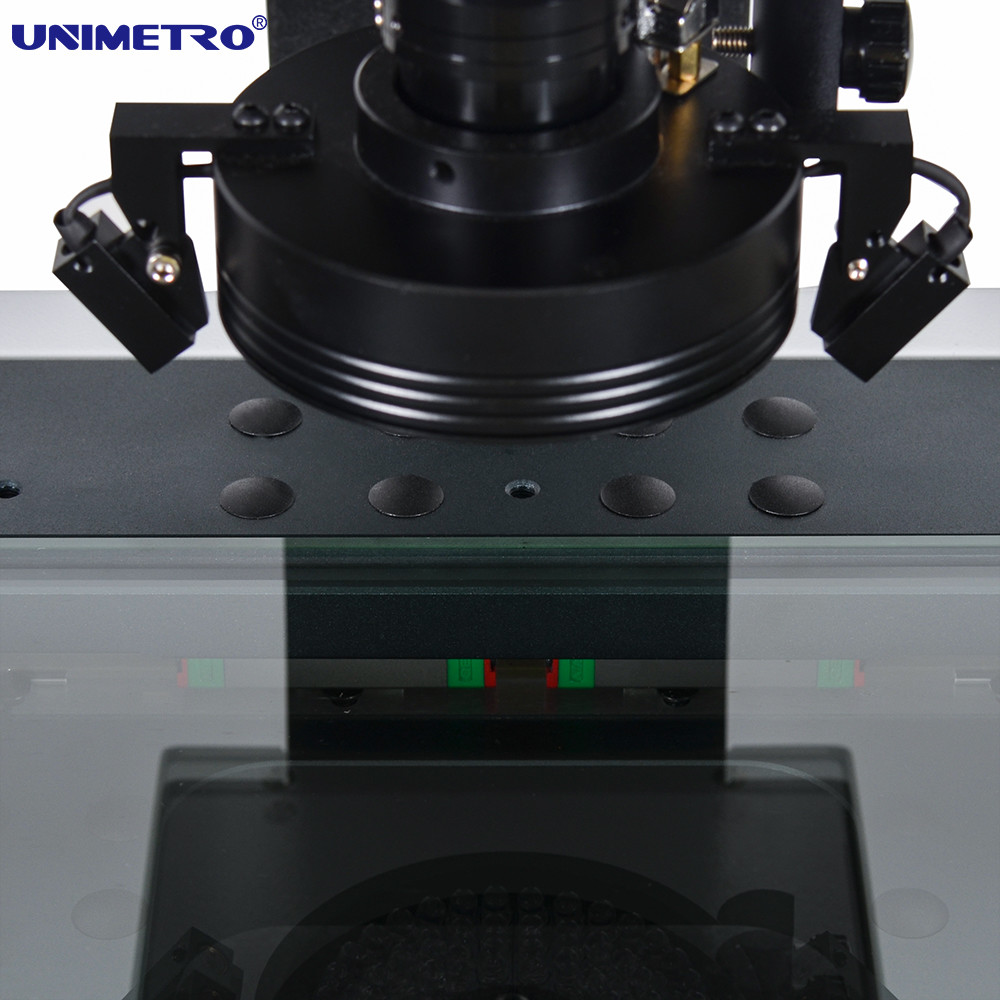

Penerangan | Dapat diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk opsi |
Fungsi Perangkat Lunak
●Masukkan file CAD dan ukur
● Kalibrasi mudah
● Masukkan file CAD dan ukur
● Array bagian dan pengukuran makro
● Fokus otomatis dan pengukuran ketinggian
● Fungsi navigasi membantu menemukan lokasi dengan cepat
● Fungsi pengukuran geometris yang kuat
● Beberapa laporan data dan fungsi output data grafis
● Program pengguna yang fleksibel
● Membuat elemen referensi
● Fungsi pendeteksian tepi yang kuat
● Mendukung beberapa aksesori eksternal
● Perhitungan otomatis dari elemen toleransi geometris
● Mengukur produksi yang rumit dengan cepat dan mudah
informasi perusahaan
Klien & Agen kami
FAQ |
---|
Q1: Apakah Anda pabrik atau perusahaan dagang? |
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
Q2: Apa perusahaan Anda terutama? |
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll. |
Q3: Bagaimana Memilih Spesifikasi yang Tepat? |
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai. |
Q4: Apakah Anda menerima layanan yang disesuaikan? |
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
Q5: Apa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami. |
