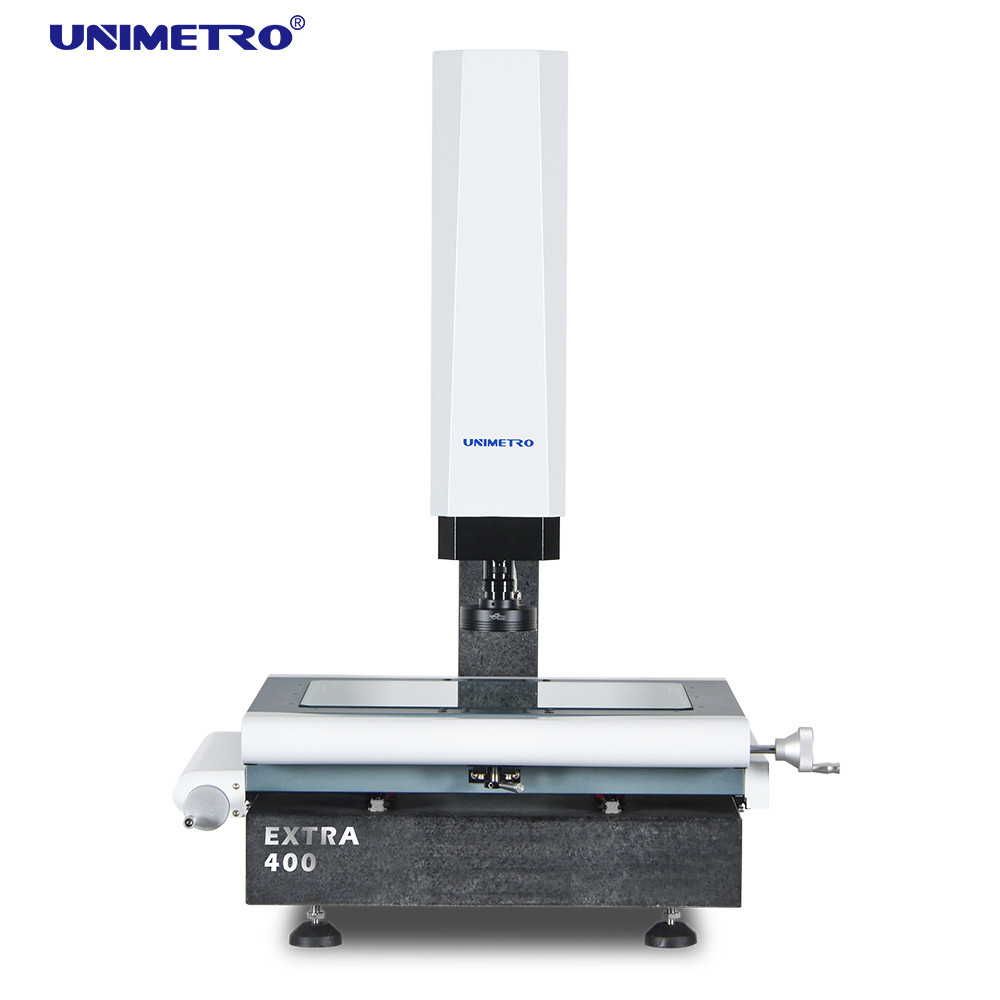

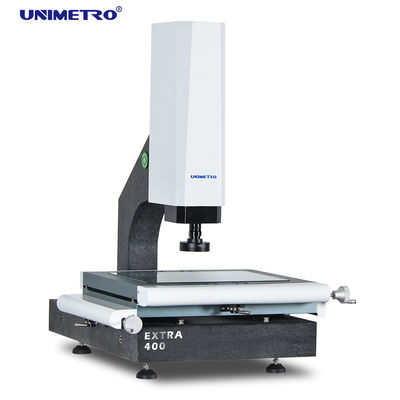

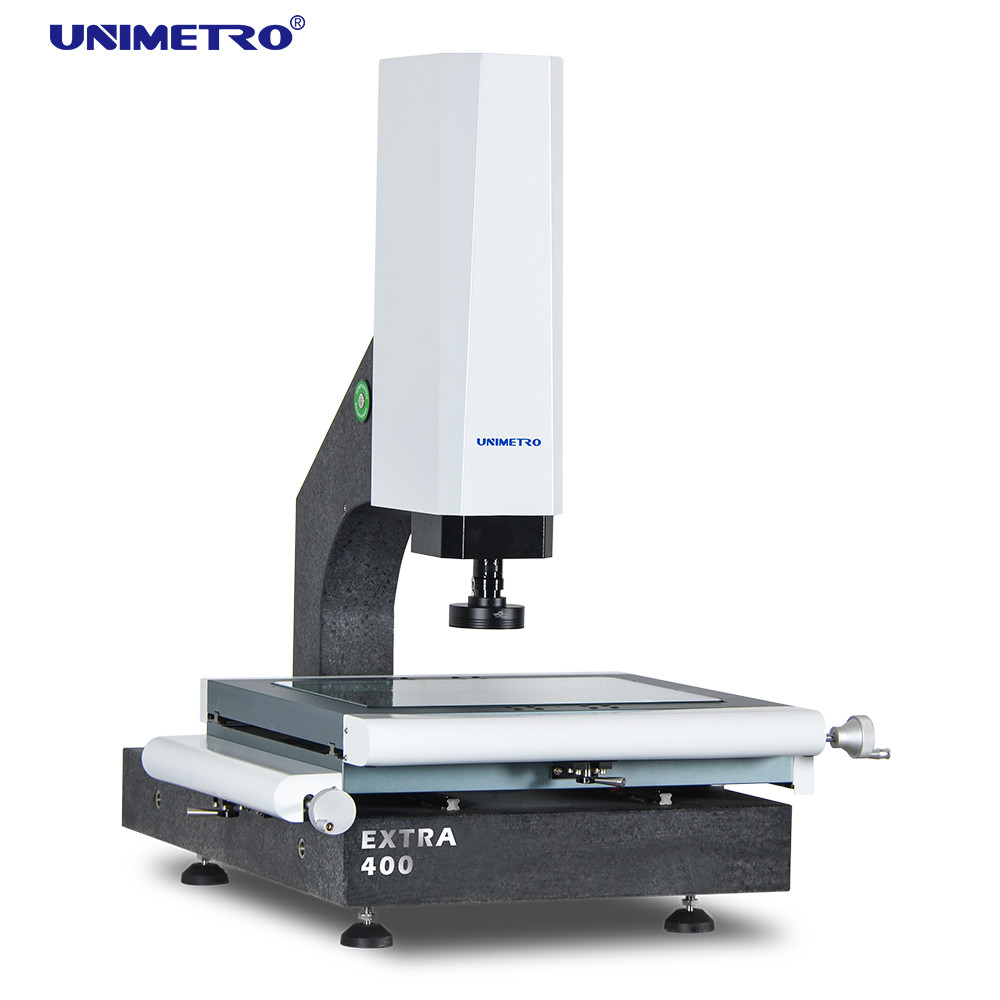

Mesin Pengukur Non-kontak Optik dengan Fungsi Fokus Otomatis
GAMBARAN UMUM PRODUK
Mesin pengukur penglihatan semi-otomatis seri EXTRA memberi pelanggan fungsi pengukuran dan pengalaman pengguna di luar produk biasa. Berbagai kontrol servo sumbu z, konfigurasi standar generator pulsa tangan untuk kontrol halus dan penyempurnaan gerakan sumbu Z, dengan fungsi pemfokusan gambar otomatis, efisiensi pengukuran dan pengalaman pengguna Anda meningkat pesat.
SPESIFIKASI
| Model |
EKSTRA 200 |
EKSTRA 300 |
EKSTRA 400 |
EKSTRA 500 |
| Dimensi (mm) (P*L*T) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Rentang pengukuran (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Pengulangan (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Berat (kg) |
140kg |
190kg |
240kg |
290kg |
| Gambar dan Pengukuran |
CCD |
200mm (dapat dinaikkan sesuai kebutuhan pelanggan) |
| Lensa |
Lensa zoom manual penyok 0,7-4,5X/Lensa zoom otomatis 1-10X |
| Pembesaran |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa berbeda, pembesarannya akan berbeda. ) |
| Bidang Pandang |
8.1~1.3mm |
| Jarak kerja |
108mm |
| Resolusi skala linier |
0,5 μm (0,1 μm untuk opsi) |
| Sistem mengemudi |
Kontrol manual sumbu X, Y, kontrol CNC loop dekat sumbu Z, dan fungsi AUTU FOCUS tersedia |
| Penerangan |
Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi |
FITUR
◆ Kontrol detail kualitas
1. Basis dan kolom granit, stabilitas luar biasa;
2. Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;
3. Tahap kerja dengan pemrosesan permukaan oksidasi keras anti gores;
4. Standar dengan panduan linier presisi, sekrup bola gerinda dan motor servo AC dll., untuk memastikan presisi dan stabilitas sistem gerak;
5. Sistem kontrol terintegrasi, tertanam dengan kontrol gerak, dan semua kontrol sinyal sebagai penerangan dan pembacaan skala linier, memastikan kinerja alat berat sangat stabil.
◆Konfigurasi kinerja tinggi
1. Kontrol manual dua sumbu X, Y untuk mencapai posisi yang akurat;
2. Sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan pemfokusan otomatis, menghilangkan kesalahan pemfokusan buatan, dan meningkatkan akurasi dan stabilitas pengukuran;
3. Batang dipoles ompong presisi tinggi dan perangkat pengunci yang bergerak cepat digunakan untuk memastikan kesalahan pengembalian meja kerja dalam 2um;
4. CCD warna resolusi tinggi industri memastikan kualitas gambar jernih tanpa distorsi dan memenuhi kebutuhan pengamatan yang jelas dan pengukuran yang akurat;
5. Lensa zoom sinyal umpan balik elektronik manual zoom HD 0,7-4,5x, perangkat lunak dapat dengan cepat dan otomatis mengidentifikasi pembesaran dan melakukan tindakan zoom yang sesuai, menjadikan langkah-langkah pengukuran lebih sederhana;
◆ Perangkat lunak pengukuran yang efisien
1. Mesin pengukur penglihatan Seri EXTRA kompatibel dengan berbagai pilihan perangkat lunak pengukuran yang kuat. Yang memiliki fungsi pengukuran yang terdiversifikasi, dapat mengukur elemen geometris seperti titik, lingkaran, garis, sudut, sudut, dll, serta dimensi seperti jarak, kebulatan, kelurusan, konsentrisitas, dll.
2. Antarmuka pengoperasian yang sederhana dan mudah dipahami membuat pengukuran lebih sederhana dan efisien;
3. Input dan perbandingan file CAD, keluaran laporan pengukuran yang mudah, dan analisis SPC dari data hasil pengukuran
◆ Ekspansibilitas yang fleksibel
1. Seri ekstra CMM kompatibel dengan seri probe Renishaw (opsional), dan pengguna dapat dengan mudah mewujudkan fungsi pengukuran dua dimensi dan tiga dimensi pada satu mesin. Perangkat lunak ini dapat menghitung offset antara lensa optik dan probe sentuh untuk memastikan bahwa semua hasil pengukuran berada dalam satu sistem koordinat.
2. Hasil pengukuran dapat ditampilkan ke grafik 3D untuk aplikasi rekayasa balik.
3. Berbagai sensor non-kontak dan sistem perbaikan cepat dapat dipilih untuk memenuhi persyaratan pengukuran berbeda dari pelanggan yang berbeda
4. Lampu kontur hijau dapat dipilih agar lebih fleksibel dan kuat untuk berbagai bagian bahan atau bentuk berbeda, dan memberikan aplikasi pengukuran yang lebih kuat.
