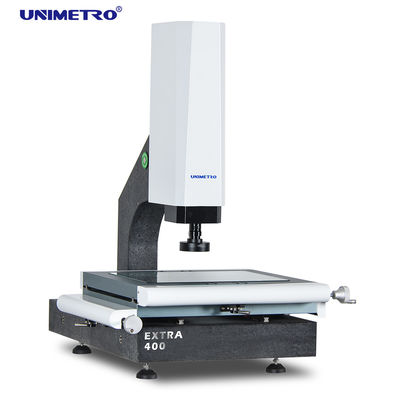

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat
video
Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat
Detail produk:
Tempat asal: Cina
Nama merek: Unimetro
Sertifikasi: CE ISO
Nomor model: E300
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: usd5460-usd6300usd/set
Kemasan rincian: Kotak kayu
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: Set 30 per bulan
Kontak
Detil Deskripsi produk
Dimensi: 600 * 740 * 980mm Rentang pengukuran: 300 * 200 * 200
Mengukur akurasi: 2,5 + L / 100 Bobot: 190 kg
Pengulangan: 2.5μm
Cahaya Tinggi:

Mesin Pengukur Visual LED

,

Mesin Pengukur Visual Akurasi Tinggi

,

Mesin Pengukur Visual

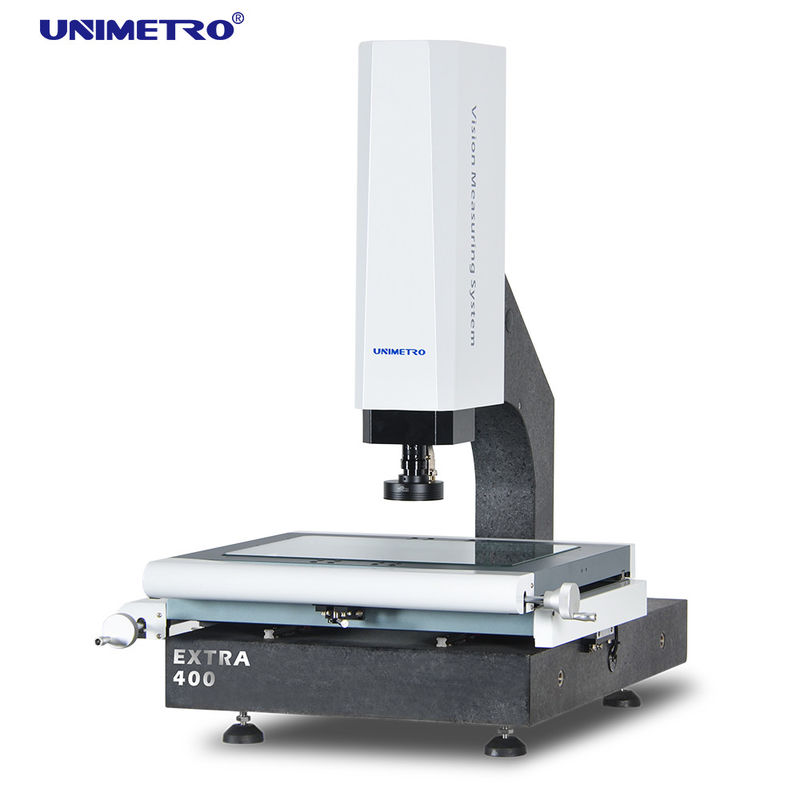

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 0

Mesin pengukur visual kami yang dipimpin memiliki fitur di bawah ini:

Basis dan kolom granit, stabilitas luar biasa;

Sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan pemfokusan otomatis, menghilangkan kesalahan pemfokusan buatan, dan meningkatkan akurasi dan stabilitas pengukuran;

Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;

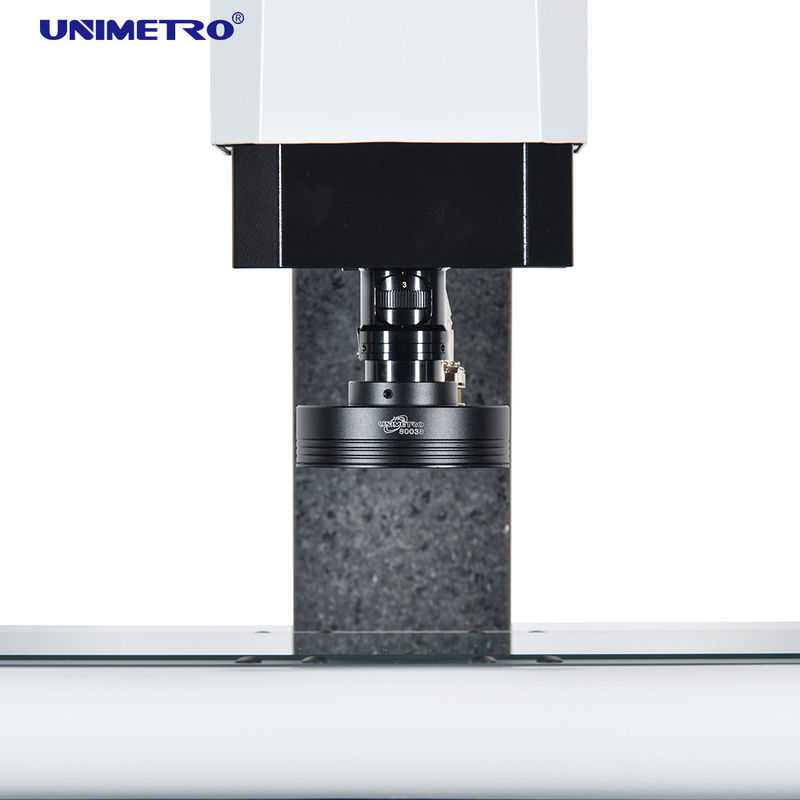

Sumber cahaya permukaan LED 3-cincin 4-bagian yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, dan modul penyesuaian cahaya bawaan dari perangkat lunak dapat dengan bebas mengontrol kecerahan cahaya dalam 3 cincin dan 4 zona.



Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 1

Konfigurasi mesin pengukur visual led kami adalah sebagai berikut:

3 sumbu resolusi 0,5um skala linier

Fungsi fokus otomatis kinerja tinggi
Kompatibel dengan probe sentuh Renishaw
Panggung kerja aluminium dan anodisasi keras

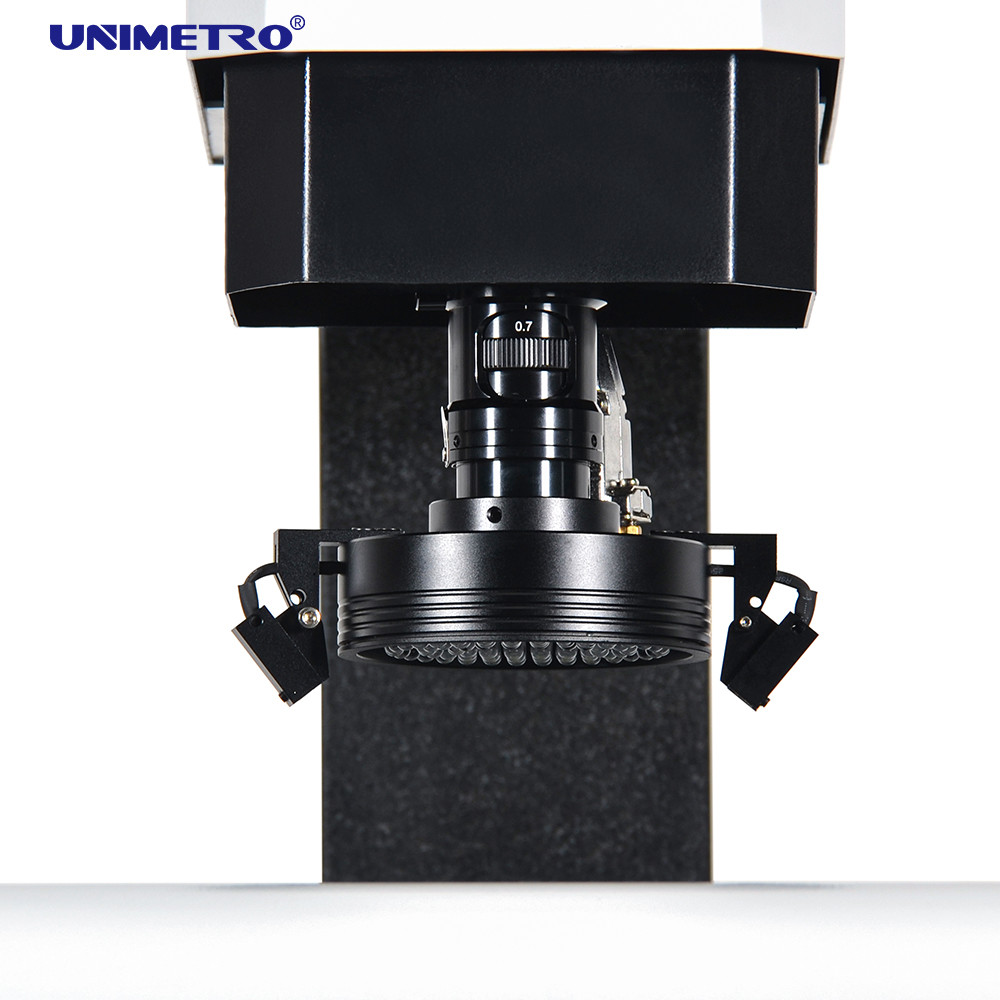

3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram
Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram
Kamera digital HD 1,2M piksel
Kotak kontrol inti terintegrasi
Kontrol bermotor sumbu Z
cara panduan linier HIWIN
Generator pulsa manual untuk kontrol gerakan sumbu Z
Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan
Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran

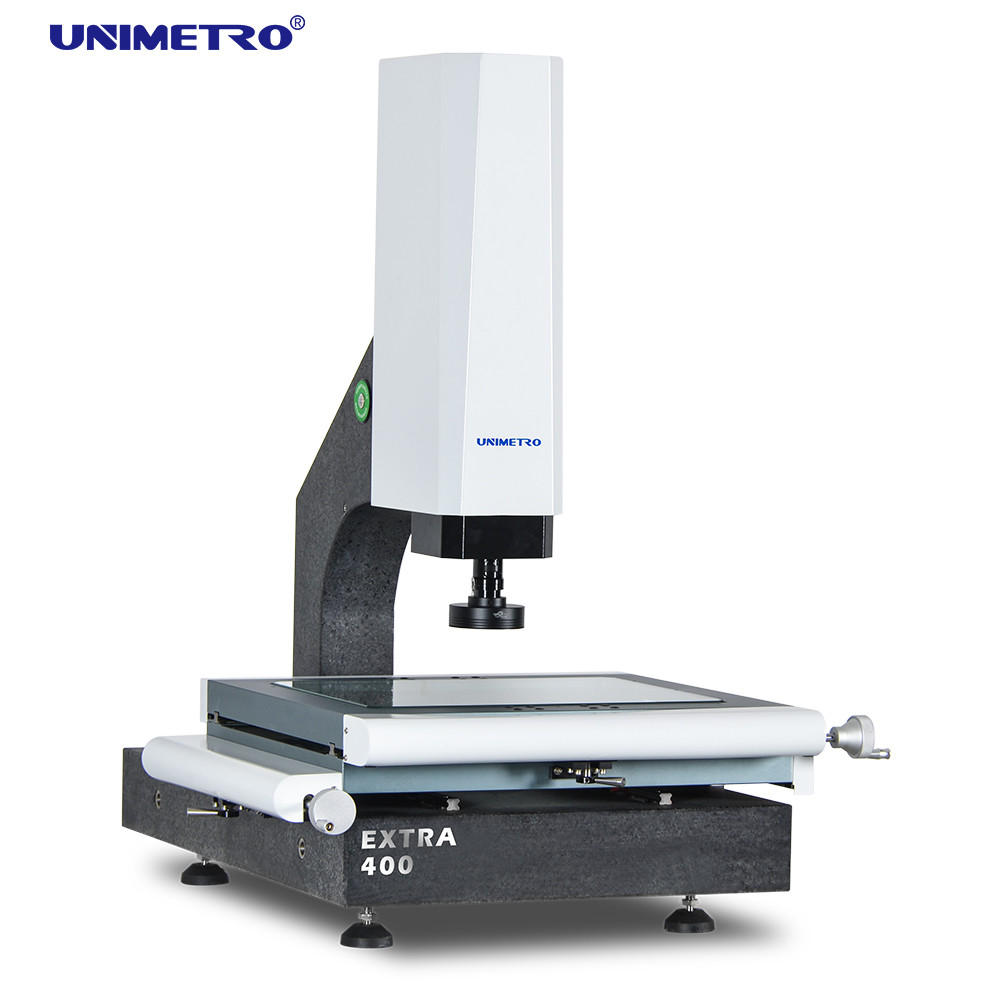

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 2
Mesin pengukur visual kami yang dipimpin dapat menambahkan probe untuk mewujudkan fungsi 3d
Kalibrasi mudah

Beberapa sudut menyentuh

Pengaturan sistem koordinat cepat

Kompatibel dengan garis penuh gaya Renishaw

modul CAD didukung (Opsional)

Keluaran gambar 3D
Probe bintang kompatibel
Pengukuran dimensi 3D
Gambar dan probe sentuh menggabungkan pengukuran
Rak probe didukung (Opsional)

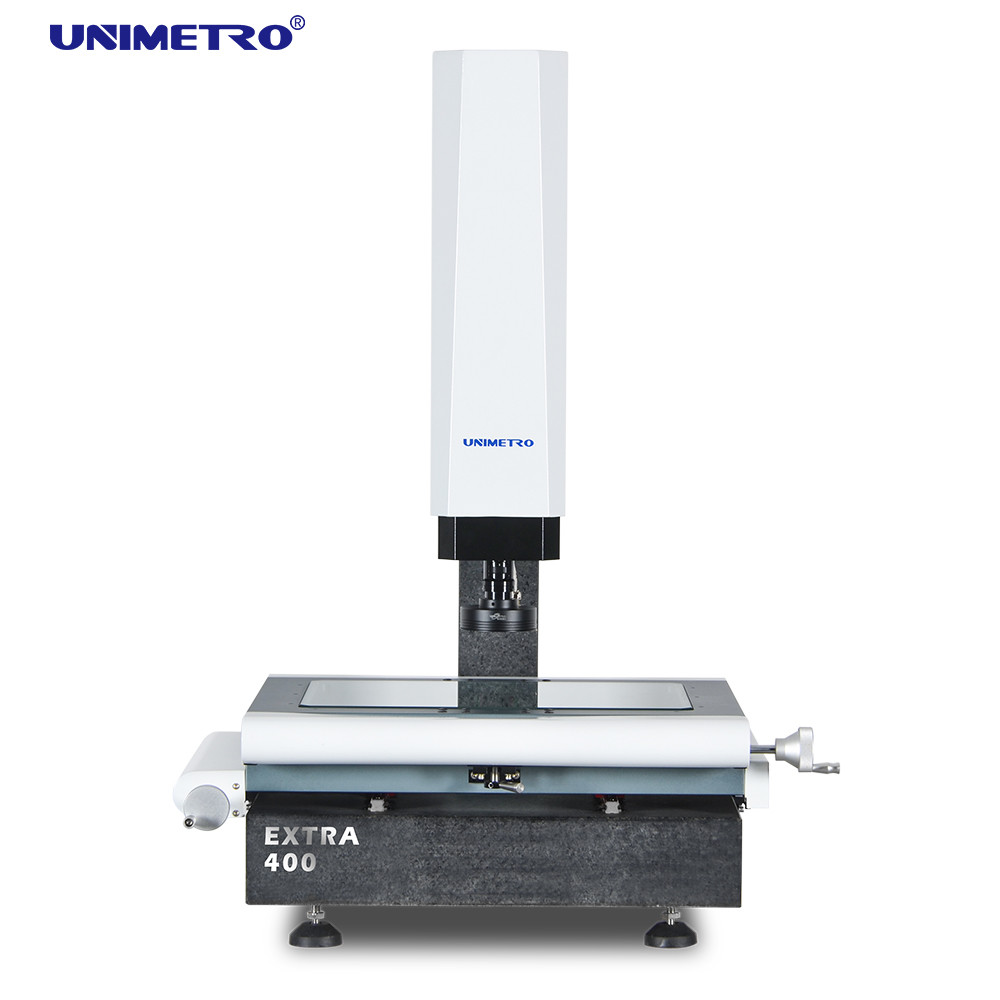

Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 3

HAIkamu dipimpin mesin pengukur visual 'Parameter s adalah seperti yang ditunjukkan grafik di bawah ini:

  Ekstra200 Ekstra300 Ekstra400 ekstra500
Dimensi (mm) (PxLxT) 550*540*930 600*740*980 700*840*980 800*940*980
Rentang pengukuran (mm) (XXYxZ) 200*100*150 300*200*200 400*300*200 500*400*200
Mengukur Akurasi (μm) 2.5+L/100 3.0+L/100
Pengulangan (μm) 2.5 3
Berat (kg) 140 190 240 290
Gambar dan Pengukuran Kamera Kamera digital HD 1,2M piksel
Lensa Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran
Pembesaran 18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.)
Bidang pandang 8.1mm ~ 1.3mm
Jarak kerja 80mm
Resolusi skala linier 0,5μm (0,1μm opsional)
Sistem mengemudi X, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTO FOCUS tersedia
Penerangan Dapat diprogram 4 bagian Led ring surface light, paralel LED contour light 8 bagian LED ring light, co-axial light, untuk opsi.





Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 4

PERIKSA PERANGKAT LUNAK PENGUKURAN VISI 3D

Perangkat lunak UNIMETRO INSPECT3D dengan UI yang ramah pengguna, mudah dipelajari,
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.


Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 5

Masukkan file CAD dan ukur

Array bagian dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu menemukan lokasi dengan cepat
Fungsi pengukuran geometris yang kuat
Beberapa laporan data dan fungsi output data grafis
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi pendeteksi tepi yang kuat
Mendukung beberapa aksesori eksternal
Perhitungan otomatis elemen toleransi geometris
Mengukur produksi yang rumit dengan cepat dan nyaman
Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 6
Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 7
Dongguan UNIMETRO Precision Machinery Co., Ltd
Dongguan UNIMETRO Precision Machinery Co, Ltd adalah pemasok profesional produk metrologi dengan pengalaman 9 tahun. Kami mengabdikan diri untuk mengembangkan, merakit, dan menjual mesin pengukur penglihatan, mesin inspeksi alat, aksesori metrologi, dan perlengkapan metrologi khusus. Kami juga mengintegrasikan sumber daya metrologi terbaik di dunia dan telah membangun rantai pasokan yang matang untuk peralatan dan produk metrologi lainnya. Produk UNIMETRO telah dijual ke lebih dari 20 negara dan wilayah, dan memberikan kontribusi layanan dan dukungan kami kepada pelanggan yang berbeda di industri yang berbeda seperti cetakan, injeksi plastik, elektronik, semi konduktor, penerbangan dan otomotif. UNIMETRO memiliki keunggulan utama kemampuan R&D yang luar biasa dan proses produksi yang berorientasi pada detail. Kami telah mendapatkan lebih dari 15 paten untuk produk kami dan kami akan selalu menjaga posisi terdepan dalam inovasi di industri metrologi. Profesional, tulus, tanggung jawab, dan jujur ​​adalah karakter utama insan UNIMETRO. Dan kami selalu mengharapkan kerjasama jangka panjang dengan Anda! UNIMETRO akan selalu menawarkan dukungan dan sumber daya terbaik kami kepada mitra kami!
Mesin Pengukur Visual LED Akurasi Tinggi Kontrol Gerak Bereaksi Cepat 8
