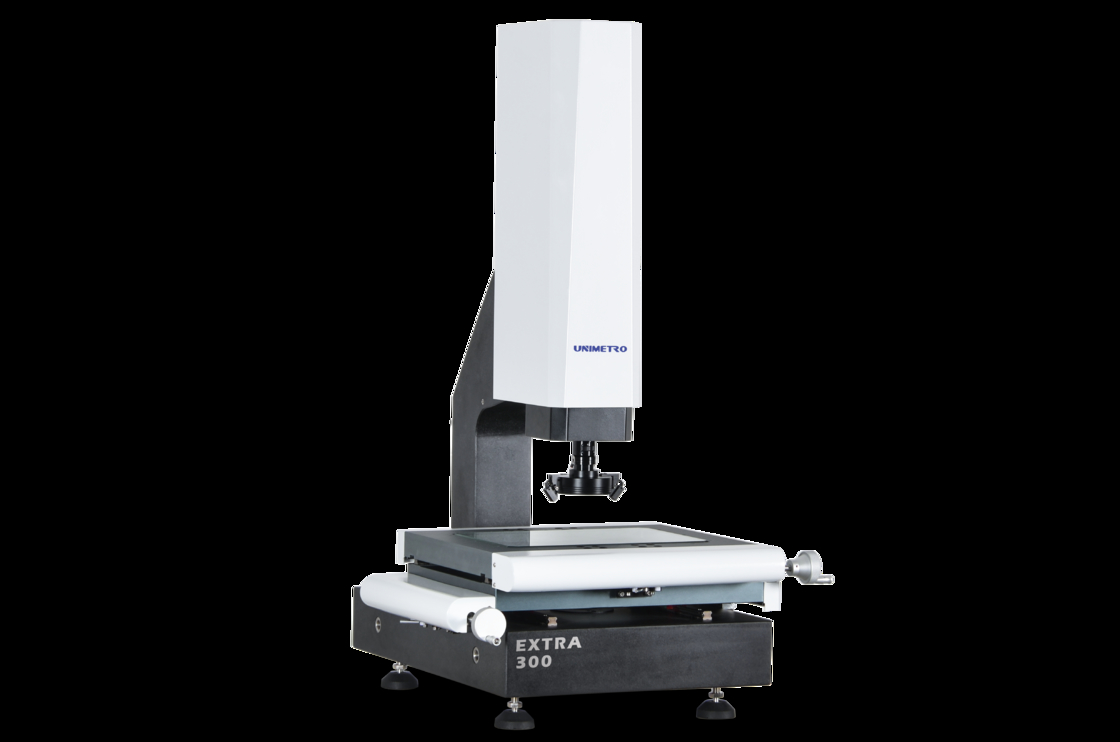

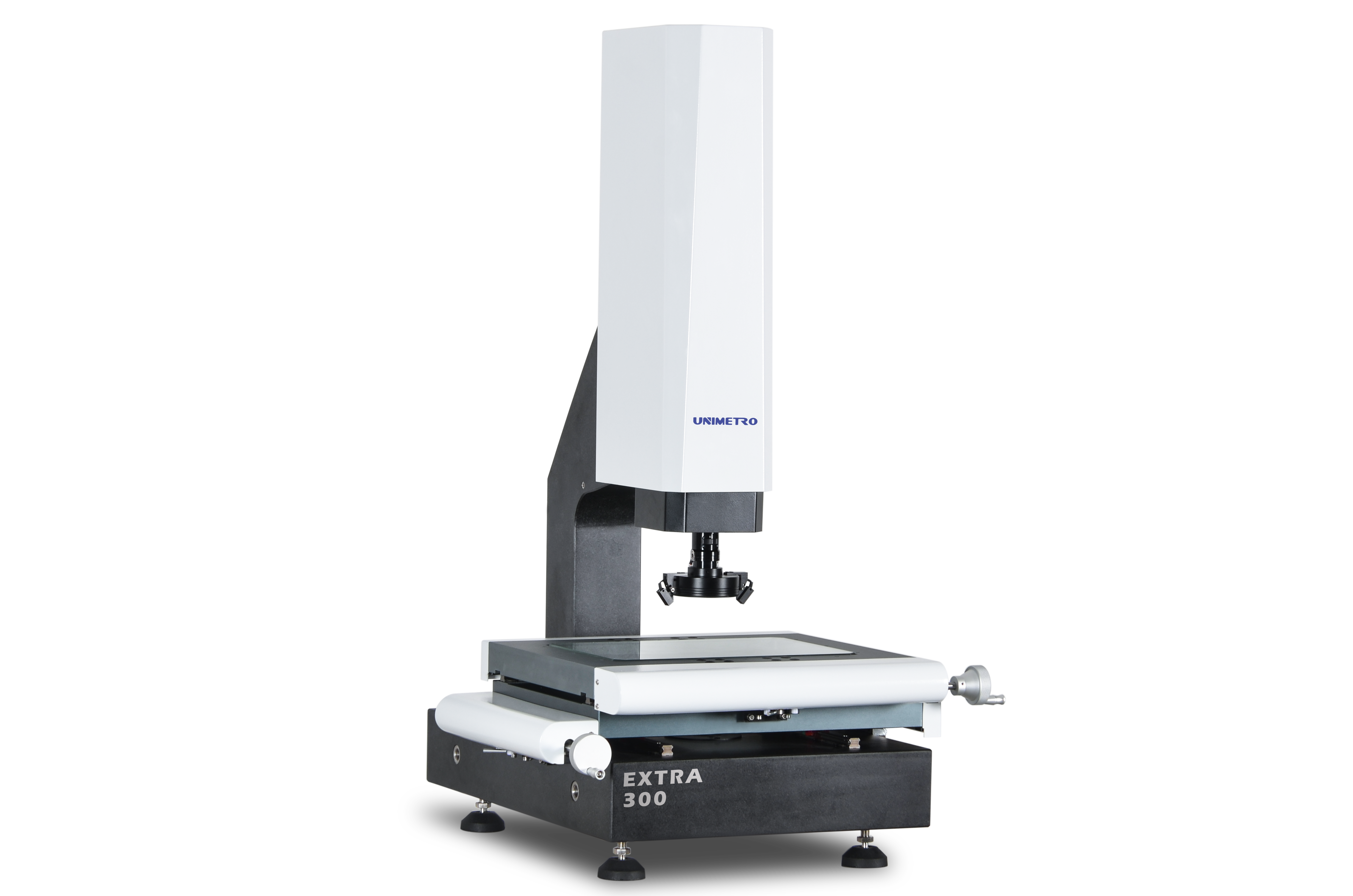

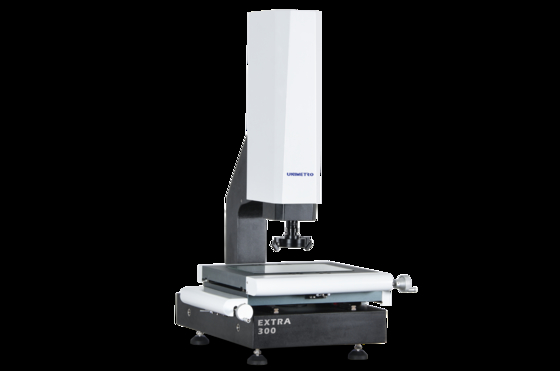

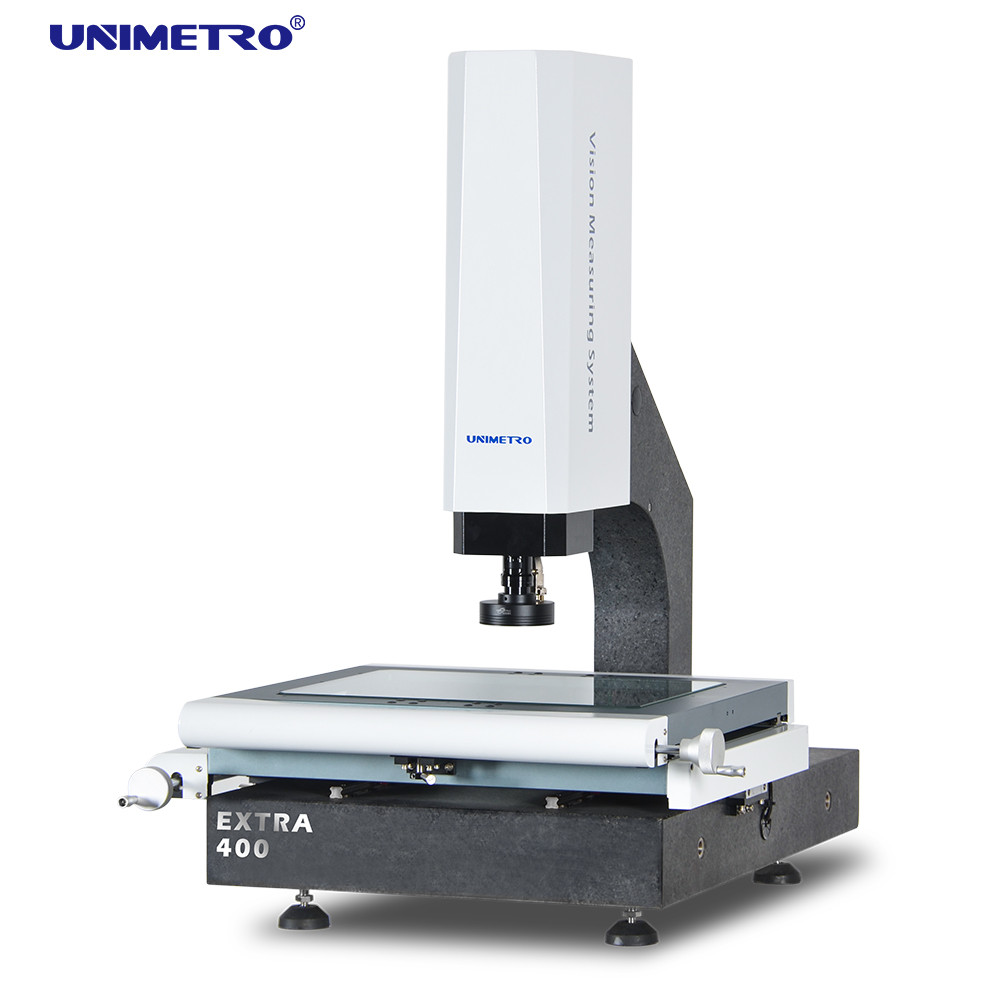

Mesin pengukur visual kami memiliki fitur di bawah ini:
Basis dan kolom granit, stabilitas luar biasa;
Sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan pemfokusan otomatis, menghilangkan kesalahan pemfokusan buatan, dan meningkatkan akurasi dan stabilitas pengukuran;
Tahap kerja aluminium, membuat kontrol gerak bereaksi cepat dan fleksibel;

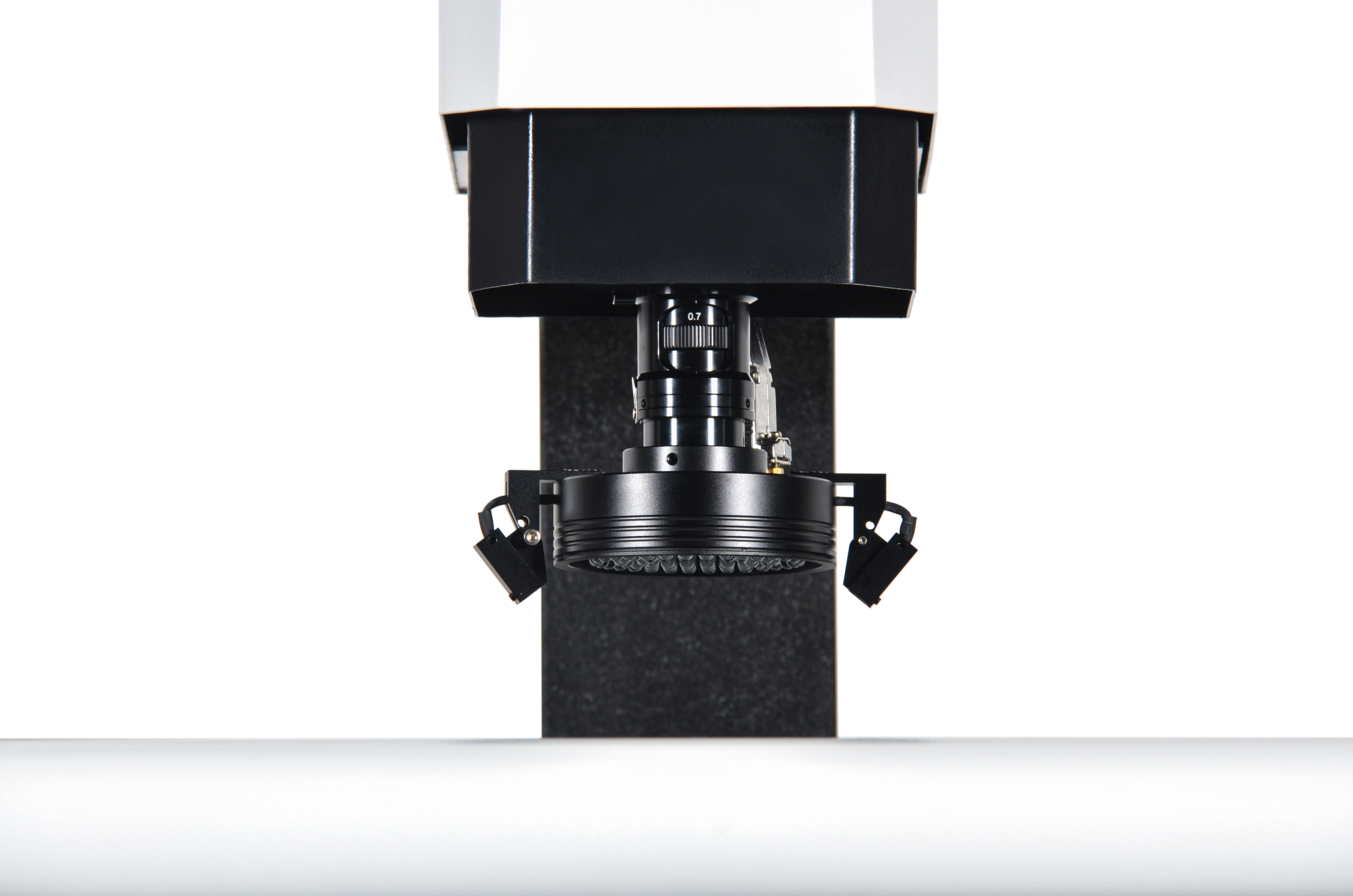

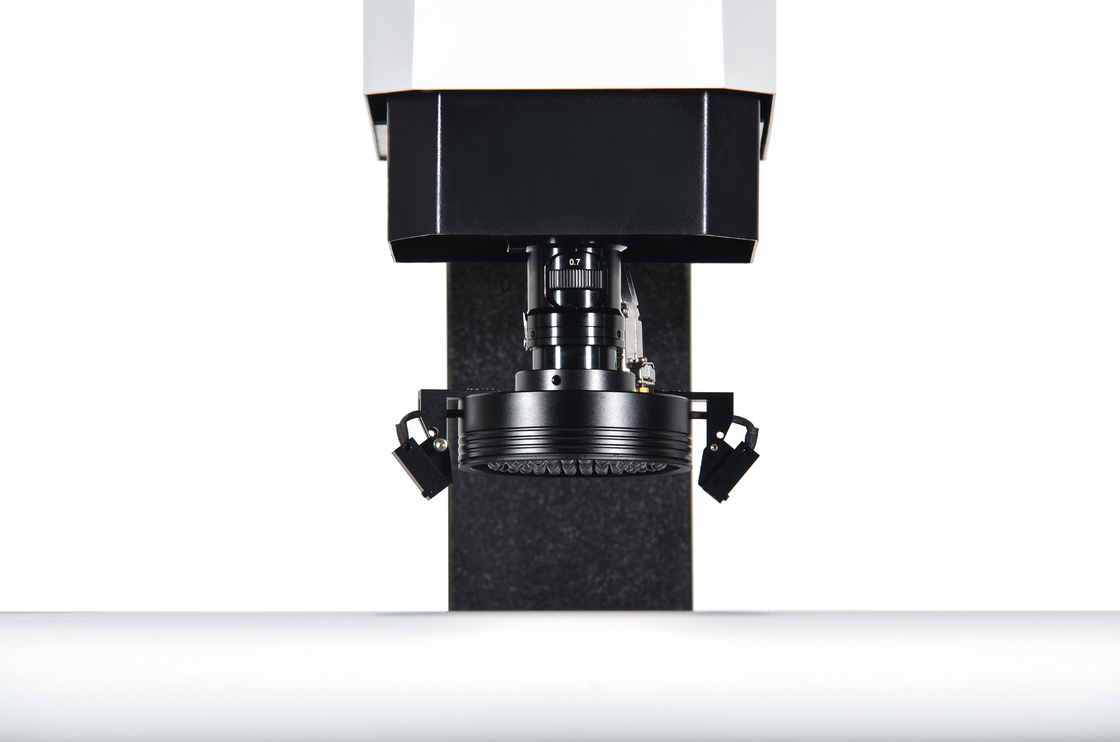

Sumber cahaya permukaan LED 3-cincin 4-bagian yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, dan modul penyesuaian cahaya bawaan dari perangkat lunak dapat dengan bebas mengontrol kecerahan cahaya dalam 3 cincin dan 4 zona.
Konfigurasi mesin pengukur visual kami adalah sebagai berikut:
3 sumbu resolusi 0,5um skala linier
Fungsi fokus otomatis kinerja tinggi
Kompatibel dengan probe sentuh Renishaw
Panggung kerja aluminium dan anodisasi keras
3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram
Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram
Kamera digital HD 1,2M piksel
Kotak kontrol inti terintegrasi
Kontrol bermotor sumbu Z
cara panduan linier HIWIN
Generator pulsa manual untuk kontrol gerakan sumbu Z
Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan
Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran
Mesin pengukur visual kami dapat menambahkan probe untuk mewujudkan fungsi 3d
Kalibrasi mudah
Beberapa sudut menyentuh
Pengaturan sistem koordinat cepat
Kompatibel dengan garis penuh gaya Renishaw
modul CAD didukung (Opsional)
Keluaran gambar 3D
Probe bintang kompatibel
Pengukuran dimensi 3D
Gambar dan probe sentuh menggabungkan pengukuran
Rak probe didukung (Opsional)
Parameter mesin pengukur visual kami adalah seperti yang ditunjukkan grafik di bawah ini:
|
Ekstra200 |
Ekstra300 |
Ekstra400 |
ekstra500 |
Dimensi (mm) (PxLxT) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
Rentang pengukuran (mm) (XXYxZ) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
Mengukur Akurasi (μm) |
2.5+L/100 |
3.0+L/100 |
Pengulangan (μm) |
2.5 |
3 |
Berat (kg) |
140 |
190 |
240 |
290 |
Gambar dan Pengukuran |
Kamera |
Kamera digital HD 1,2M piksel |
Lensa |
Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran |
Pembesaran |
18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.) |
Bidang pandang |
8.1mm ~ 1.3mm |
Jarak kerja |
80mm |
Resolusi skala linier |
0,5μm (0,1μm opsional) |
Sistem mengemudi |
X, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTO FOCUS tersedia |
Penerangan |
Dapat diprogram 4 bagian Led ring surface light, paralel LED contour light 8 bagian LED ring light, co-axial light, untuk opsi. |
PERIKSA PERANGKAT LUNAK PENGUKURAN VISI 3D
Perangkat lunak UNIMETRO INSPECT3D dengan UI yang ramah pengguna, mudah dipelajari,
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.
Masukkan file CAD dan ukur
Array bagian dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu menemukan lokasi dengan cepat
Fungsi pengukuran geometris yang kuat
Beberapa laporan data dan fungsi output data grafis
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi pendeteksian tepi yang kuat
Mendukung beberapa aksesori eksternal
Perhitungan otomatis elemen toleransi geometris
Mengukur produksi yang rumit dengan cepat dan nyaman
