Informasi Detail

Nama Produk:	Instrumen Pengukuran Gambar	Dimensi:	190014801750mm
Rentang Pengukuran:	8001000200mm	Akurasi pengukuran:	3+l/200um
Pengulangan:	3	Resolusi Skala Linier:	0,1um
Sistem Mengemudi:	Kontrol CNC, Sistem Mengemudi Servo AC Close-Loop, Joystick, Mouse atau Kontrol Keyboard	Penerangan:	Lampu cincin LED 5-cincin, 8-bagian
Menyoroti:	Peralatan Pengukuran Optik 1500Kg , Peralatan Pengukuran Optik Untuk Kaca Plat , Peralatan Pengukuran Optik 220V

Deskripsi Produk

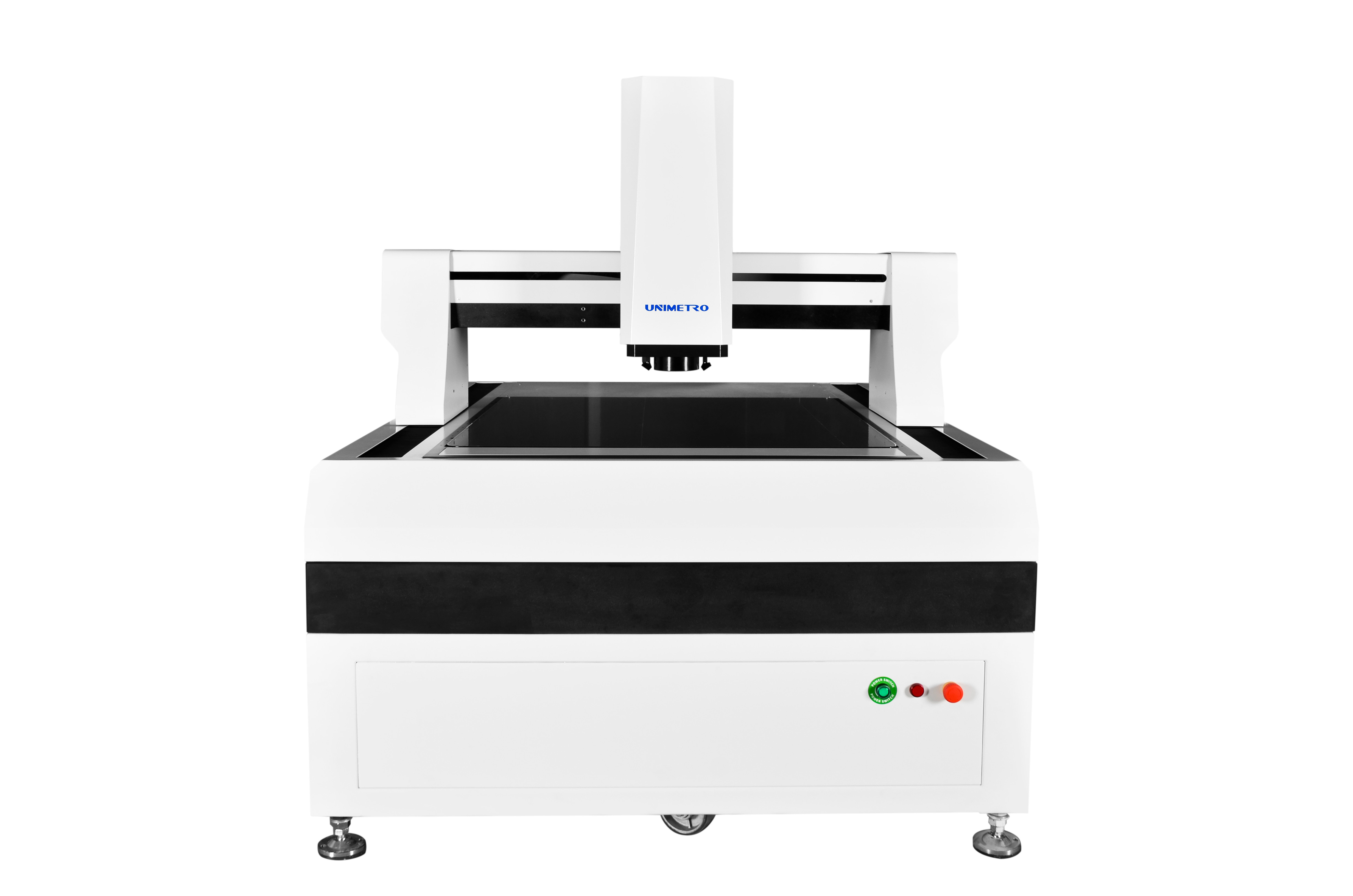

Instrumen pengukuran optik presisi tinggi untuk kaca datar

Ringkasan Produk

Mesin pengukuran penglihatan adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang akurat dengan akurasi hingga tingkat mikron.Instrumen pengukuran optik ini menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar, dan menghitung dimensi 2D dengan perangkat lunak pengukuran.

Model populer ini cocok dengan aplikasi pengukuran dimensi 2D yang paling akurat dan melayani pengguna dari berbagai industri termasuk cetakan, elektronik, semikonduktor, injeksi plastik, produk 3C,Perawatan MedisIni adalah instrumen penting untuk proses kontrol kualitas produk, memastikan akurasi dimensi dan meningkatkan daya saing produk.

Desain mekanisme

Mengadopsi seluruh rangka tertutup struktur jembatan bergerak dengan benda kerja pengukuran tetap, kapasitas bantalan besar dan kinerja yang sangat baik
Mengintegrasikan teknologi analisis elemen terbatas ke dalam desain mekanik untuk memastikan kekakuan tinggi dan struktur mekanik presisi
Basis granit marmer kelas 000 memberikan kekuatan tinggi, ketahanan korosi dan stabilitas yang sangat baik
Meja kerja perawatan permukaan aluminium oksida untuk kontrol tindakan yang cepat, fleksibel, daya tahan, dan daya tarik estetika

Konfigurasi Peralatan

Ruler kisi terbuka dengan resolusi 0,1μm untuk presisi tinggi dan stabilitas
Precision linear guide rail, sekrup bola penggiling dan AC servo motor memastikan sistem posisi akurasi stabilitas
2M piksel resolusi tinggi warna kamera digital Giga untuk pengamatan yang jelas dan pengukuran yang stabil
6.5X lensa optik definisi tinggi dengan zoom otomatis yang akurat dan kalibrasi piksel sekali cepat
Sumber cahaya permukaan LED 8 bagian yang dapat diprogram dengan sumber cahaya kontur LED paralel (Hijau atau Putih)
Kontrol CNC, sistem pengemudi servo AC dengan kontrol joystick, mouse, atau keyboard

Opsional Multi-sensor Untuk Pengukuran 3D

Pencahayaan: 4/8/40 bagian LED permukaan lampu cincin; 48 bagian 4 warna lampu cincin LED; 4 warna bergerak lampu cincin LED
Lensa: Lensa zoom manual berongga; Lensa zoom otomatis; Lensa zoom manual berongga dengan cahaya koaksial; Lensa zoom otomatis dengan cahaya koaksial
Sensor sentuh: Renishaw MCP kit (kesalahan pengukuran ≤0,75μm); Renishaw PH6+TP20 (kesalahan pengukuran ≤0,35μm)
Sensor laser: sensor laser non-kontak KEYENCE; sensor pengukuran cahaya putih

Parameter teknis

Model	HE652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Perjalanan ((mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Aksi Z Perjalanan ((mm)	200 (bisa ditingkatkan sesuai dengan kebutuhan pelanggan)
Kapasitas Beban	sekitar 35 kg
Dimensi (mm)	170011801750	170012801750	190014801750	210016801750	250018801750	270018801750
Berat ((kg)	1500	1800	2900	3200	4400	4800
Resolusi	0.5μm (0,1μm untuk pilihan)
Kamera	Kamera digital 2M HD GIGA
Lensa Zoom	Lensa zoom otomatis profesional dengan pembesaran: 1 ~ 10X
Video pembesaran	18 ~ 195X
FOV	8.1~1.3mm
Keakuratan*	≤ (3+L/200) μm
Pencahayaan	Pencahayaan permukaan LED 5-ring 8 bagian yang dapat diprogram

* Menurut model kamera yang dipilih, pembesarannya akan berubah; pembesarannya sebenarnya tergantung pada data yang diukur

** Menurut skema pencocokan yang berbeda dari kamera dan lensa, bidang pandang akan berubah sesuai, dan bidang pandang yang sebenarnya tunduk pada data yang diukur

Galeri Produk

Klien & Agen Kami

Pertanyaan yang Sering Diajukan

T1: Apakah Anda pabrik atau perusahaan perdagangan?

A1: Kami adalah pabrik dan memberikan tanggapan dalam waktu 24 jam.

Q2: Apa yang terutama diproduksi perusahaan Anda?

A2: Kami terutama memproduksi Mesin Pengukuran Visi, Mesin Pengukuran Koordinat, perlengkapan CMM & VMM, dan peralatan terkait.

T3: Bagaimana Memilih Spesifikasi yang Tepat?

A3: Tim profesional kami akan menasihati Anda tentang spesifikasi yang tepat berdasarkan berbagai produk dan persyaratan pengukuran Anda.

Q4: Apakah Anda menerima layanan yang disesuaikan?

A4: Ya, kami menyediakan mesin standar dan solusi khusus yang disesuaikan dengan kebutuhan pelanggan.

Q5: Berapa jangka waktu garansi Anda?

A5: Periode garansi produk kami adalah 1 tahun. Kami telah meningkatkan bagian yang mudah pecah dan menjaga kualitas produk yang stabil untuk jaminan Anda.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE,ISO
Nomor model:	DIA

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	20 ~ 25 hari
Syarat-syarat pembayaran:	L/C,T/T
Menyediakan kemampuan:	10
