Mesin Pengukuran Optik Otomatis CE Disetujui VMZ

Mesin Pengukuran Optik Otomatis / VMZ Untuk Pengukuran Kaca Datar

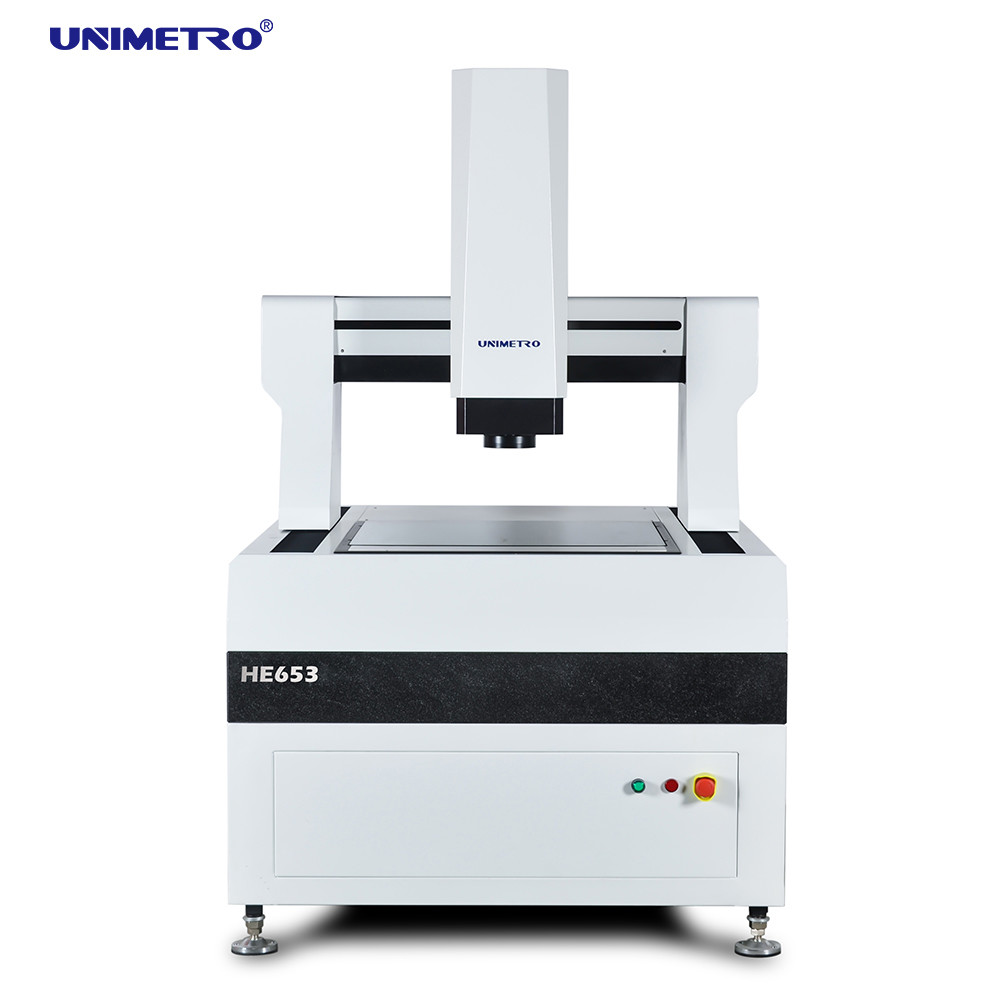

Dia seri efisiensi tinggi gantry tipe CNC Optical Measurement Machine dirancang khusus untuk pengukuran presisi tinggi dan skala besar.Ini mengadopsi struktur jembatan seluler yang sepenuhnya tertutup untuk menjaga pekerjaan pengukuran tetap.Ini menggabungkan presisi tinggi dan efisiensi tinggi secara organik untuk secara efektif mendeteksi parameter geometris berbagai produk.Saat ini, ini terutama digunakan di papan sirkuit PCB, laminasi berlapis tembaga, kaca datar, modul kristal cair, cetakan pisau, bahan isolasi, lembaran logam presisi dan industri lainnya.



Fitur Perangkat Keras

>> Mengadopsi seluruh struktur jembatan bergerak rangka tertutup, memperbaiki benda kerja pengukur, daya dukung besar, dan kinerja kinerja yang baik.
>> Memperkenalkan teknologi analisis elemen hingga ke dalam desain mekanis untuk memastikan kekakuan tinggi dan struktur mekanik presisi tinggi.
>> Dasar marmer granit Grade 000, kekuatan tinggi, ketahanan korosi dan stabilitas yang baik.
>> Meja kerja perawatan permukaan aluminium oksida --- kontrol tindakan cepat dan fleksibel, tahan lama dan indah.

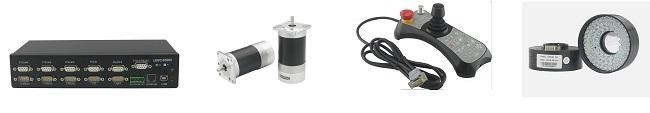

Konfigurasi

>> Buka penggaris kisi, resolusi 0.1um, presisi tinggi dan stabilitas yang baik.
>> Rel pemandu linier presisi, sekrup bola penggiling, dan motor servo AC memastikan stabilitas akurasi pemosisian sistem mesin.
>> Kamera digital Giga warna definisi tinggi 2M piksel sesuai dengan persyaratan pengamatan yang jelas dan pengukuran yang stabil.
>> Lensa optik definisi tinggi 6,5X, zoom otomatis akurat, kalibrasi piksel cepat sekali.
>> Sumber cahaya permukaan LED 8 bagian yang dapat diprogram dengan sumber cahaya kontur LED paralel (Hijau atau Putih).
>> Kontrol CNC, sistem penggerak AC Servo loop tertutup, joystick, kontrol mouse atau keyboard.






Parameter

Model	DIA 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Perjalanan (mm)	500*600	600*800	800 * 1000	1000*1200	1200 * 1500	1200 * 1800
Perjalanan sumbu Z (mm)	200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
Kapasitas beban	kira-kira35 kg
Dimensi (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Berat (kg)	1500	1800	2900	3200	4400	4800
Resolusi	0,5μm (0,1um untuk opsi)
	Kamera	Kamera digital GIGA 2M HD
	Lensa Zoom	lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X
	Pembesaran Video	18~195X (Menurut model yang berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tergantung pada data yang diukur)
	FOV	8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang yang sebenarnya tunduk pada data yang diukur)
	Ketepatan*	(3+L/200)μm
Penerangan	Penerangan permukaan LED 5-ring 8 bagian yang dapat diprogram (40 bagian ring light, Co-axial light, movable multi color ring light untuk opsi)





informasi perusahaan

Klien & Agen kami

FAQ
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Q2: Apa perusahaan Anda terutama?
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Apa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
