Instrumen Pengukuran Gambar Rentang Pengukuran Besar yang Disetujui ISO

Rentang Pengukuran Besar Efisiensi Tinggi Alat Ukur Gambar / VMM

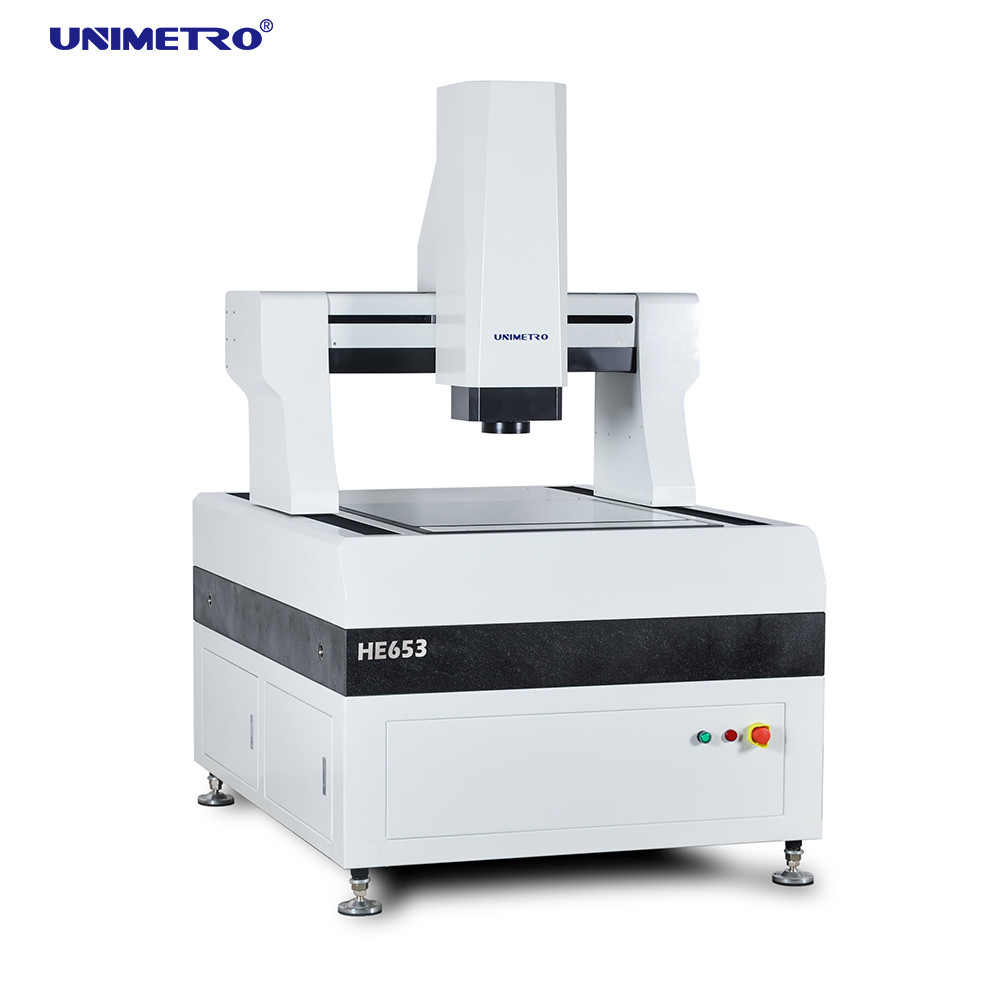

Dia seri gantry type full automatic Image Measuring Instrument dirancang khusus untuk pengukuran presisi tinggi dan skala besar.Ini mengadopsi struktur jembatan seluler yang sepenuhnya tertutup untuk menjaga pekerjaan pengukuran tetap.Ini menggabungkan presisi tinggi dan efisiensi tinggi secara organik untuk secara efektif mendeteksi parameter geometris berbagai produk.Ini terutama digunakan dalam industri seperti: papan sirkuit PCB, laminasi berlapis tembaga, kaca datar, modul kristal cair, cetakan pisau, bahan isolasi, lembaran logam presisi dan sebagainya.

Fitur Perangkat Keras

>> Mengadopsi seluruh struktur jembatan bergerak rangka tertutup, memperbaiki benda kerja pengukur, daya dukung besar, dan kinerja kinerja yang baik.
>> Memperkenalkan teknologi analisis elemen hingga ke dalam desain mekanis untuk memastikan kekakuan tinggi dan struktur mekanik presisi tinggi.
>> Dasar marmer granit Grade 000, kekuatan tinggi, ketahanan korosi dan stabilitas yang baik.
>> Meja kerja perawatan permukaan aluminium oksida --- kontrol tindakan cepat dan fleksibel, tahan lama dan indah.





Konfigurasi

>> Buka penggaris kisi, resolusi 0.1um, presisi tinggi dan stabilitas yang baik.
>> Rel pemandu linier presisi, sekrup bola penggiling, dan motor servo AC memastikan stabilitas akurasi pemosisian sistem mesin.
>> Kamera digital Giga warna definisi tinggi 2M piksel sesuai dengan persyaratan pengamatan yang jelas dan pengukuran yang stabil.
>> Lensa optik definisi tinggi 6,5X, zoom otomatis akurat, kalibrasi piksel cepat sekali.

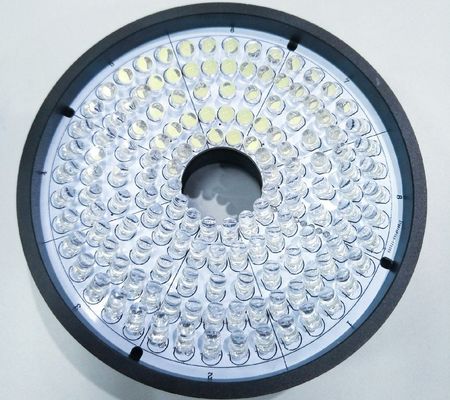

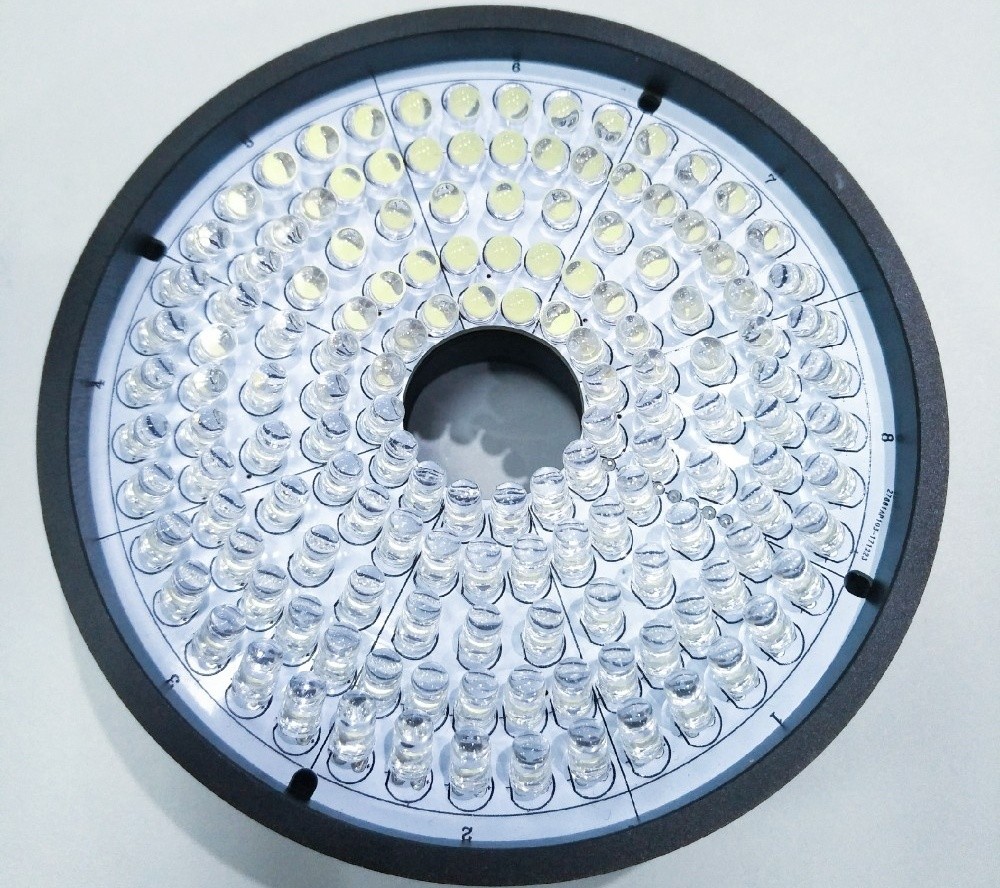

>> Sumber cahaya permukaan LED 8 bagian yang dapat diprogram dengan sumber cahaya kontur LED paralel (Hijau atau Putih).
>> Kontrol CNC, sistem penggerak AC Servo loop tertutup, joystick, kontrol mouse atau keyboard.





Alat Ukur Gambar Multi-sensor Opsional Untuk Pengukuran 3D

Iluminasi: 4/8/40 bagian lampu cincin permukaan LED;48 bagian 4 warna lampu cincin LED;Lampu cincin LED 4 warna yang dapat dipindahkan

Lensa: Lensa zoom penyok manual;Lensa zoom otomatis, lensa zoom penyok manual dengan cahaya koaksial;Lensa zoom otomatis dengan cahaya koaksial.

Probe sentuh: Kit MCP Renishaw, Kesalahan pengukuran <= 0,75um;Renishaw PH6 + TP20, Kesalahan pengukuran <= 0.35um.

Sensor laser: Sensor laser non-kontak KEYENCE;Sensor pengukur cahaya putih.

Parameter

Model	DIA 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Perjalanan (mm)	500*600	600*800	800 * 1000	1000*1200	1200 * 1500	1200 * 1800
Perjalanan sumbu Z (mm)	200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
Kapasitas beban	kira-kira35 kg
Dimensi (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Berat (kg)	1500	1800	2900	3200	4400	4800
Resolusi	0,5μm (0,1um untuk opsi)
	Kamera	Kamera digital GIGA 2M HD
	Lensa Zoom	lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X
	Pembesaran Video	18~195X (Menurut model yang berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tergantung pada data yang diukur)
	FOV	8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang yang sebenarnya tunduk pada data yang diukur)
	Ketepatan*	(3+L/200)μm
Penerangan	Penerangan permukaan LED 5-ring 8 bagian yang dapat diprogram (40 bagian ring light, Co-axial light, movable multi color ring light untuk opsi)
