Name: HIWIN Linear Guide Way Mesin Pengukuran Visi 2D CNC VMM
Brand: UNIMETRO
SKU: PUNCAK
Availability: InStock
ISBN: 13452064

Rumah Produk Visi Pengukuran Mesin

HIWIN Linear Guide Way Mesin Pengukuran Visi 2D CNC VMM

Detail produk:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE ISO
Nomor model:	PUNCAK

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	10 ~ 20 hari
Syarat-syarat pembayaran:	L / C, T / T
Menyediakan kemampuan:	30 Per Bulan

Kontak

Detil Deskripsi produk

Dimensi:	960 * 710 * 1075mm	Rentang pengukuran:	400 * 300 * 200mm
Ketepatan:	3 + L / 200um	Pengulangan:	3um
Bobot:	380kg	Kamera:	Kamera CCD kelas industri
Lensa:	0.7-4.5X	Jarak kerja:	108mm
Resolusi skala linier:	0,0005mm	Jaminan:	24 bulan
Cahaya Tinggi:	Mesin Pengukuran Visi VMM , Mesin Pengukuran Visi 2D , Mesin Pengukuran Cara Panduan Linear HIWIN

Sistem Inspeksi Optik CNC Untuk Pengukuran Sudut Dengan Harga Lebih Rendah

Optical Inspection System adalah alat yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga level mikron.Mesin pengukur visi merupakan alat ukur optik yang menggunakan kamera untuk menangkap citra benda kerja, menganalisis piksel citra dan menghitung dimensi 2D dengan software pengukur.

Sistem Inspeksi Optik CNC adalah alat pengukur dimensi yang kuat yang dirancang untuk proses kontrol kualitas produksi massal.Ini dikonfigurasi dengan perangkat lunak yang kuat yang membuat proses pengukuran dapat diprogram, pengguna dapat mencapai pengukuran produk dalam jumlah besar dengan proses otomatis penuh.Seri PEAK adalah model ekonomis dari visi CNC otomatis penuh yang dikembangkan oleh UNIMETRO.

Desain yang sederhana dan terintegrasi memungkinkan kami untuk membangun alat berat dengan biaya lebih rendah, sementara itu menjaga akurasi pengukuran yang tinggi dan kinerja terbaik.Pengguna dapat menikmati keuntungan dari efisiensi tinggi dan penghematan biaya tenaga kerja dari mesin pengukur CNC Vision lengkap dengan harga yang sangat rendah.

Konfigurasi Perangkat Keras Sistem Pemeriksaan Optik

◉ Skala linier resolusi 0,5um sumbu 3
◉ Fungsi fokus otomatis berkinerja tinggi
◉ Tahap kerja aluminium dan anodisasi keras

◉ Kompatibel dengan probe sentuh Renishaw (opsional)

◉ 3 dering 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram

◉ Kontrol perangkat lunak lampu kontur LED jalur cahaya paralel dan dapat diprogram

◉ Confocal Fiber Displacement Sensor (opsional)

◉ Cara panduan linier HIWIN

◉ Kontrol bermotor sumbu Z.

◉ Kotak kontrol inti terintegrasi

◉ Kamera CCD kelas industri

◉ Pulsegenerator manual untuk kontrol gerakan sumbu Z.

◉ Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan (opsional)

◉ Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran

Aplikasi Sistem Inspeksi Optik
1) Seri PUNCAK VMM kompatibel dengan garis penuh sensor pengukur serat Omron, yang menawarkan;Lebih banyak kemungkinan persyaratan pengukuran yang tepat.

2) Pengukuran stabil pada permukaan miring atau melengkung
3) Pengukuran stabil dari berbagai jenis bahan
4) Pengukuran stabil dari permukaan halus atau kasar

5) PUNCAK seri VMM kompatibel dengan probe sentuh Renishaw sebagai konfigurasi opsional.Pengguna dapat dengan mudah mencapai fungsi pengukuran 2D dan 3D dalam satu mesin.
6) Perangkat lunak dapat menghitung offset antara lensa optik dan probe sentuh, memastikan bahwa semua hasil pengukuran berada dalam satu sistem koordinat.Hasil pengukuran dapat berupa gambar 3D untuk rekayasa terbalik.

Fungsi Perangkat Lunak Sistem Pemeriksaan Optik

Perangkat lunak UNIMETRO INSPECT3D adalah dengan UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.

Perangkat lunak ini menawarkan UI bahasa Inggris penuh, juga memungkinkan pengembangan bahasa baru.

◉ Masukkan file CAD dan ukur

◉ Larik bagian dan pengukuran makro

◉ Fokus otomatis dan pengukuran ketinggian

◉ Fungsi navigasi membantu menemukan lokasi dengan cepat

◉ Fungsi pengukuran geometris yang kuat

◉ Beberapa laporan data dan fungsi output data grafis

◉ Program pengguna yang fleksibel

◉ Membuat elemen referensi

◉ Fungsi pendeteksian tepi yang kuat

◉ Mendukung beberapa aksesori eksternal

◉ Perhitungan otomatis dari elemen toleransi geometris

◉ Mengukur produksi yang rumit dengan cepat dan nyaman

Parameter Sistem Pemeriksaan Optik

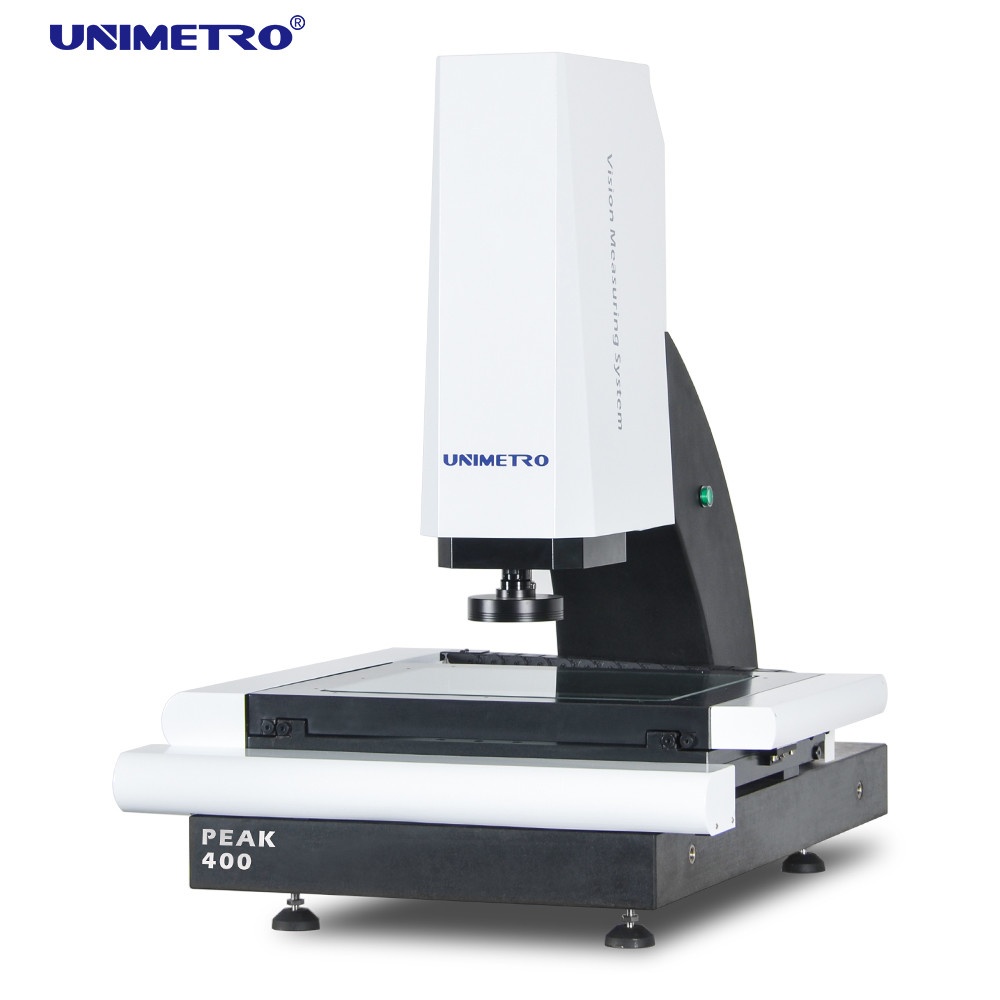

	PUNCAK 300	PEAK400
Dimensi (mm) (L * W * H)	850 * 650 * 1060	1000 * 800 * 1080
Rentang Pengukuran (mm) (X * Y * Z)	300 * 200 * 200	400 * 300 * 200
Akurasi (um)	3 + L / 200	3 + L / 200
Pengulangan (um)	3	3
Berat (kg)	120	150
Kamera	Kamera CCD analog kelas industri dan kartu video SV2000E
Lensa	Lensa zoom penyok manual 0,7-4,5X / 0,7-4,5X lensa zoom manual dengan umpan balik sinyal (Opsional) / Lensa zoom otomatis (Opsional)
Pembesaran	18-188X (Kombinasi kamera dan lensa yang berbeda mengarah ke rentang pembesaran yang berbeda
FOV	8.1-1.3mm (Kombinasi kamera dan lensa yang berbeda mengarah ke rentang FOV yang berbeda)
Jarak Kerja	108mm
Resolusi skala linier	0,0005mm
Penerangan	3 cincin yang dapat diprogram, lampu cincin permukaan 8 bagian, lampu kontur paralel yang dapat diprogram

informasi perusahaan

FAQ

Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.

Q2: Apa perusahaan Anda terutama?

A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur Koordinat, perlengkapan CMM & VMM, dll.

Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?

A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda tentang alat ukur dengan spesifikasi yang sesuai.

Q4: Apakah Anda menerima layanan yang disesuaikan?

A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.

Q5: Apa masa garansi Anda?

A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami telah banyak meningkatkan pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
