Rumah > Produk> Visi Pengukuran Mesin> 190kg Mesin Manual 2d VMM Dengan Fokus Otomatis sumbu Z

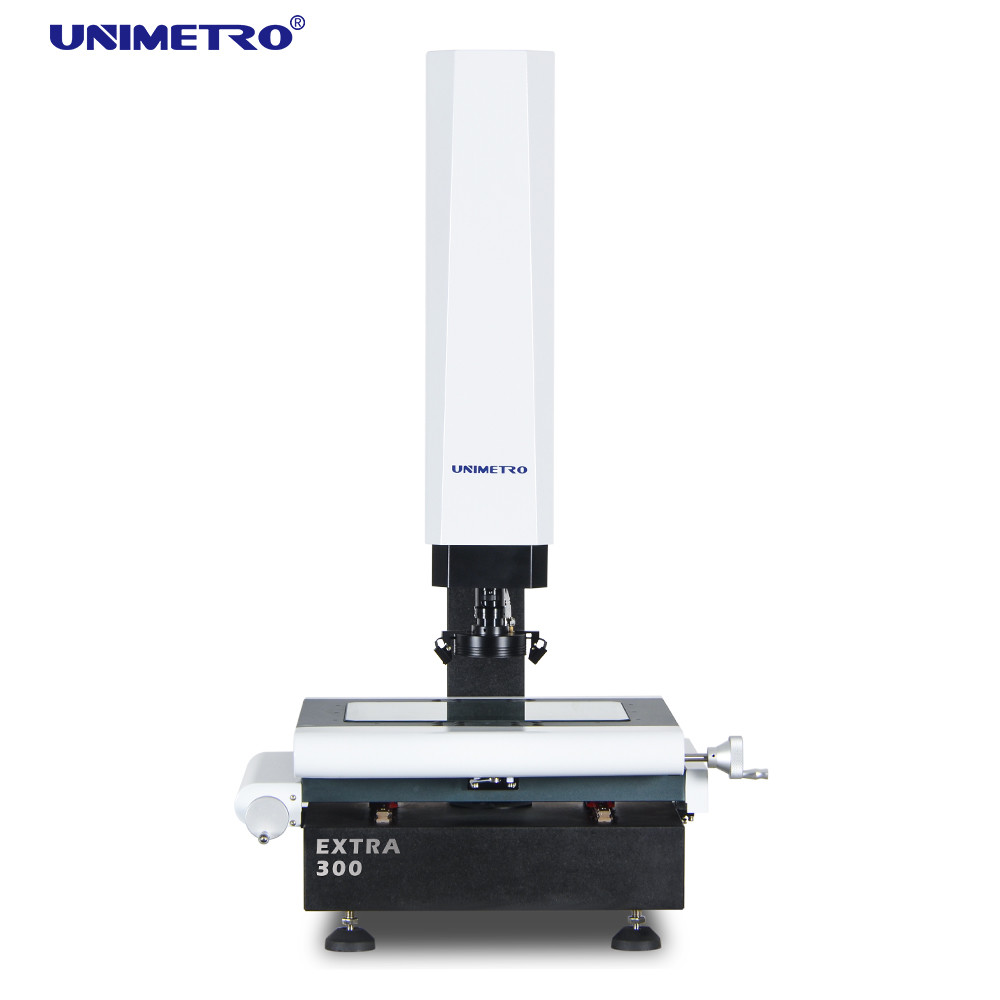

190kg Mesin Manual 2d VMM Dengan Fokus Otomatis sumbu Z

190kg Manual 2d VMM Machine With Z axis Auto Focus
190kg Manual 2d VMM Machine With Z axis Auto Focus
Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Tambahan
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kotak kayu
Waktu pengiriman: 5 ~ 15 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 40
Harga terbaik Hubungi sekarang
Informasi Detail
Nama Produk: Mesin Pengukur Visi Gerakan sumbu Z: Bermotor
Kontrol gerakan sumbu Z: Papan ketik, perangkat lunak fokus: Otomatis
Gerakan X,Y: manual Dimensi: 600*740*980mm
Rentang pengukuran: 300*200*200mm Akurasi pengukuran: 2.5+L/100um
Pengulangan: 2.5um Bobot: 190kg
Resolusi Skala Linear: 0.5um(0.1um untuk opsi) Kamera CCD: Kamera HD CCD
Cahaya Tinggi:

Mesin 2d VMM

,

Mesin VMM Manual

,

Mesin VMM 190kg

Deskripsi Produk

Mesin VMM 2d Manual Dapat Memasukkan Gambar DAD Dengan Fokus Otomatis sumbu Z



Deskripsi Mesin VMM

1) Mesin VMM adalah alat yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga level mikron.
2) Mesin VMM alat ukur optik menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukur.
3) Mesin VMM seri EXTRA adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda.Ini memastikan akurasi dimensi produk Anda, membuat produk Anda lebih kompetitif.
4) Mesin VMM Seri EXTRA dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Cetakan, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Medis perawatan, Penerbangan ... dll.
5) Sumbu Z dari Mesin VMM seri EXTRA dikonfigurasi dengan sistem motor servo loop tertutup, untuk mencapai kontrol gerakan akurasi tinggi dan fungsi fokus otomatis, pengguna dapat mengontrol gerakan sumbu Z dan pemfokusan gambar dalam perangkat lunak atau keyboard, sangat meningkat efisiensi pengukuran.





Area Aplikasi

sebuah.Industri cetakan
b.Manufaktur mobil
c.Industri medis
d.Manufaktur mekanik
e.industri digital 3C
f.produksi PCB
Dll.





Konfigurasi Perangkat Keras

3 sumbu resolusi 0,5um skala linier
Fungsi fokus otomatis kinerja tinggi
Kompatibel dengan probe sentuh Renishaw
Panggung kerja aluminium dan anodisasi keras
3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram
Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram
Kamera digital HD 1,2M piksel
Kotak kontrol inti terintegrasi
Kontrol bermotor sumbu Z
cara panduan linier HIWIN
Generator pulsa manual untuk kontrol gerakan sumbu Z
Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan
Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran

190kg Mesin Manual 2d VMM Dengan Fokus Otomatis sumbu Z 0
Kalibrasi mudah

Beberapa sudut menyentuh

Pengaturan sistem koordinat cepat

Kompatibel dengan garis penuh gaya Renishaw

modul CAD didukung (Opsional)

Keluaran gambar 3D
Probe bintang kompatibel
Pengukuran dimensi 3D
Gambar dan probe sentuh menggabungkan pengukuran
Rak probe didukung (Opsional)



Parameter

ModelTAMBAHAN 200TAMBAHAN 300TAMBAHAN 400TAMBAHAN 500
Dimensi (mm) (L * W * H)500*540*930600*740*980700*840*980800*940*980
Rentang pengukuran (mm)(X*Y*Z)200*100*150300*200*200400*300*200500*400*200
Mengukur Akurasi (μm)2.5+L/1002.5+L/1002.5+L/1003+L/100
Pengulangan (μm)2.52.52.53
Berat (kg)140kg190kg240kg290kg
Gambar dan PengukuranCCD200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
LensaLensa zoom penyok manual 0,7-4.5X/lensa zoom otomatis 1-10X
Pembesaran18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.)
Bidang pandang8.1~1.3mm
Jarak kerja108mm
Resolusi skala linier0,5 m (0,1μm untuk opsi)
Sistem mengemudiX, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTU FOCUS tersedia
PeneranganDapat diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk opsi



Fungsi Perangkat Lunak

Perangkat lunak UNIMETRO INSPECT3D dengan UI yang ramah pengguna, mudah dipelajari,
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.

Masukkan file CAD dan ukur
Array bagian dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu menemukan lokasi dengan cepat
Fungsi pengukuran geometris yang kuat
Beberapa laporan data dan fungsi output data grafis
190kg Mesin Manual 2d VMM Dengan Fokus Otomatis sumbu Z 1
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi pendeteksian tepi yang kuat
Mendukung beberapa aksesori eksternal
Perhitungan otomatis elemen toleransi geometris
Mengukur produksi yang rumit dengan cepat dan nyaman



informasi perusahaan
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Klien & Agen kami

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1: Apakah Anda pabrik atau perusahaan dagang?
Visual Measurement MachineA1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Visual Measurement MachineQ2: Apa perusahaan Anda terutama?
Visual Measurement MachineA2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Visual Measurement MachineQ3: Bagaimana Memilih Spesifikasi yang Tepat?
Visual Measurement MachineA3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai.
Visual Measurement MachineQ4: Apakah Anda menerima layanan yang disesuaikan?
Visual Measurement MachineA4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Visual Measurement MachineQ5: Apa masa garansi Anda?
Visual Measurement MachineA5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki
ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
