Informasi Detail

Nama Produk:	Mesin pengukur penglihatan	Gerakan sumbu Z.:	Bermotor
Kontrol Gerakan Gerak Z:	Keyboard, Perangkat Lunak	fokus:	Otomatis
X, gerakan y:	petunjuk	Dimensi:	550540930mm
Rentang Pengukuran:	200100150mm	Pengulangan:	2.5um
Berat:	150kg	Resolusi Skala Linier:	0,5um (0,1um untuk opsi)
Kamera CCD:	Kamera CCD HD
Menyoroti:	Mesin Pengukur Visi Semi Otomatis , Mesin Pengukur Visi 150kg , Pengukur Sudut Pengukur Visi Semi Otomatis

Deskripsi Produk

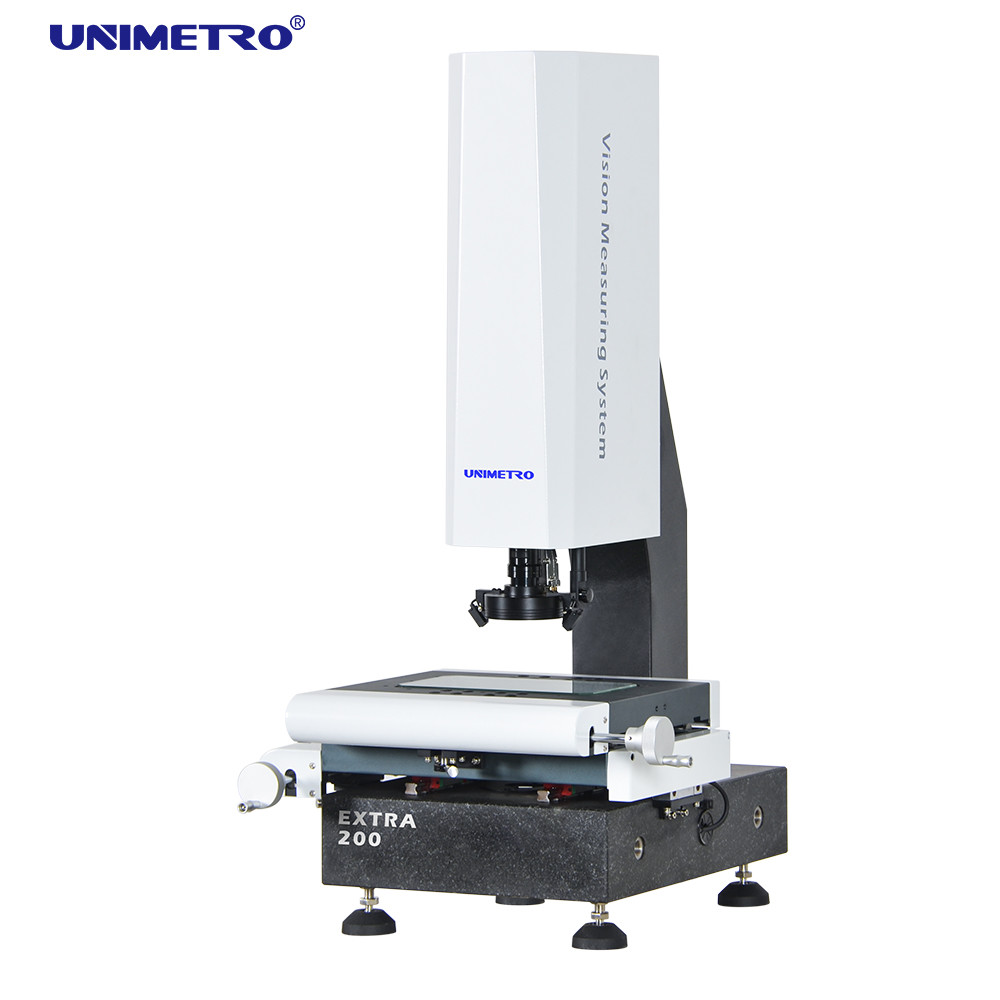

Mesin Pengukuran Visi Semi Otomatis Untuk Pengukuran Sudut

Deskripsi

Deskripsi Mesin Pengukuran Penglihatan

1) Mesin Pengukuran Visi adalah instrumen yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga tingkat mikron.
2) Mesin Pengukuran Visi alat pengukuran optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukuran.
3) Mesin Pengukuran Visi seri EXTRA adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda.
4) Mesin Pengukuran Visi Seri EXTRA dirancang dan dikembangkan oleh UNIMETRO,yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari industri yang berbeda, sebagai cetakan, elektronik, semikonduktor, injeksi plastik, produk 3C, perawatan medis, penerbangan... dll
5) sumbu Z dari seri EXTRA Vision Measuring Machine dikonfigurasi dengan sistem servo motor loop tertutup, untuk mencapai kontrol gerakan presisi tinggi dan fungsi fokus otomatis,pengguna dapat mengontrol gerakan sumbu Z dan fokus gambar di perangkat lunak atau keyboard, sangat meningkatkan efisiensi pengukuran.

Konfigurasi Hardware

Skala linier resolusi 0,5um 3 sumbu

Fungsi fokus otomatis kinerja tinggi

Kompatibel dengan sensor sentuh Renishaw

️ Aluminium panggung kerja dan anodizing keras

3 cincin 8 bagian LED lampu cincin kontrol perangkat lunak dan dapat diprogram

Perangkat lunak kontrol dan diprogram

Kamera digital HD dengan piksel 1,2M

Kotak kontrol inti terintegrasi

Pengendalian motorisi sumbu Z

Cara panduan linier HIWIN

Generator pulsa manual untuk kontrol gerakan sumbu Z

Dengan indikator laser untuk posisi bantu dan fokus

Lensa zoom manual 0.7-4.5X dengan sensor umpan balik sinyal pembesaran

Fungsi

Kalibrasi mudah

◉ Multiple angle touching

Pengaturan sistem koordinat cepat

Kompatibel dengan seluruh lini Renishaw stylis

Modul CAD didukung (Optional)

Keluarnya gambar 3D

️ Sonde bintang kompatibel

Pengukuran dimensi 3D

️ Pengukuran gambar dan sensor sentuh

√ Dukungan rak probe (opsional)

Parameter

Model		EXTRA 200	EXTRA 300	EXTRA 400	500 tambahan
Dimensi ((mm) ((LWH)		500540930	600740980	700840980	800940980
Jangkauan pengukuran (mm)		200100150	300200200	400300200	500400200
Repeatability (μm)		2.5	2.5	2.5	3
Berat (kg)		140kg	190kg	240kg	290kg
Gambar dan Pengukuran	CCD	200mm (bisa diangkat sesuai dengan kebutuhan pelanggan)
	Lensa	Lensa zoom manual bertengger 0,7-4,5X/Lensa zoom otomatis 1-10X
	Perbesar	18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda pembesaran akan berbeda.)
	Bidang Pemandangan	8.1~1.3mm
	Jarak kerja	108mm
Resolusi skala linier		0.5 μm ((0,1 μm untuk pilihan)
Sistem penggerak		X, Y sumbu kontrol manual, Z sumbu kontrol CNC close-loop dan fungsi AUTU FOCUS tersedia
Pencahayaan		Diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk pilihan

Fungsi Software

Perangkat lunak UNIMETRO INSPECT3D adalah dengan user friendly UI, mudah dipelajari,

fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran cepat dan tepat.

Perangkat lunak ini menawarkan UI bahasa Inggris penuh, juga memungkinkan pengembangan bahasa baru.

Masukkan file dan ukuran CAD

Perhitungan komponen dan pengukuran makro

Fokus otomatis dan pengukuran ketinggian

Fungsi navigasi membantu lokasi cepat

Fungsi pengukuran geometris yang kuat

Fungsi output data grafis dan laporan data ganda

Program pengguna yang fleksibel

Membuat elemen referensi

Fungsi deteksi tepi yang kuat

️ Mendukung beberapa aksesori eksternal

Perhitungan otomatis toleransi geometris elemen

Mengukur produksi yang rumit dengan cepat dan nyaman

Informasi Perusahaan

Klien&Agen Kami

FAQ
T1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
T2: Apa yang perusahaan Anda lakukan terutama?
A2: Kami terutama memproduksi mesin pengukuran Vision, mesin pengukuran koordinat, perlengkapan CMM & VMM dll.
T3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami jenis dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur instrumen spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami dapat menyediakan tidak hanya mesin khas, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa jangka waktu garansi Anda?
A5: Periode garansi produk kami adalah 1 tahun. Anda dapat yakin kualitas produk kami.
