Sistem Pengukur Penglihatan Gerakan Tangan / Mesin Pengukur Visual Mengukur Kebulatan Sejati
Deskripsi Sistem
Vision Measuring Systems adalah alat yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga level mikron, Yang merupakan alat ukur optik menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukur .

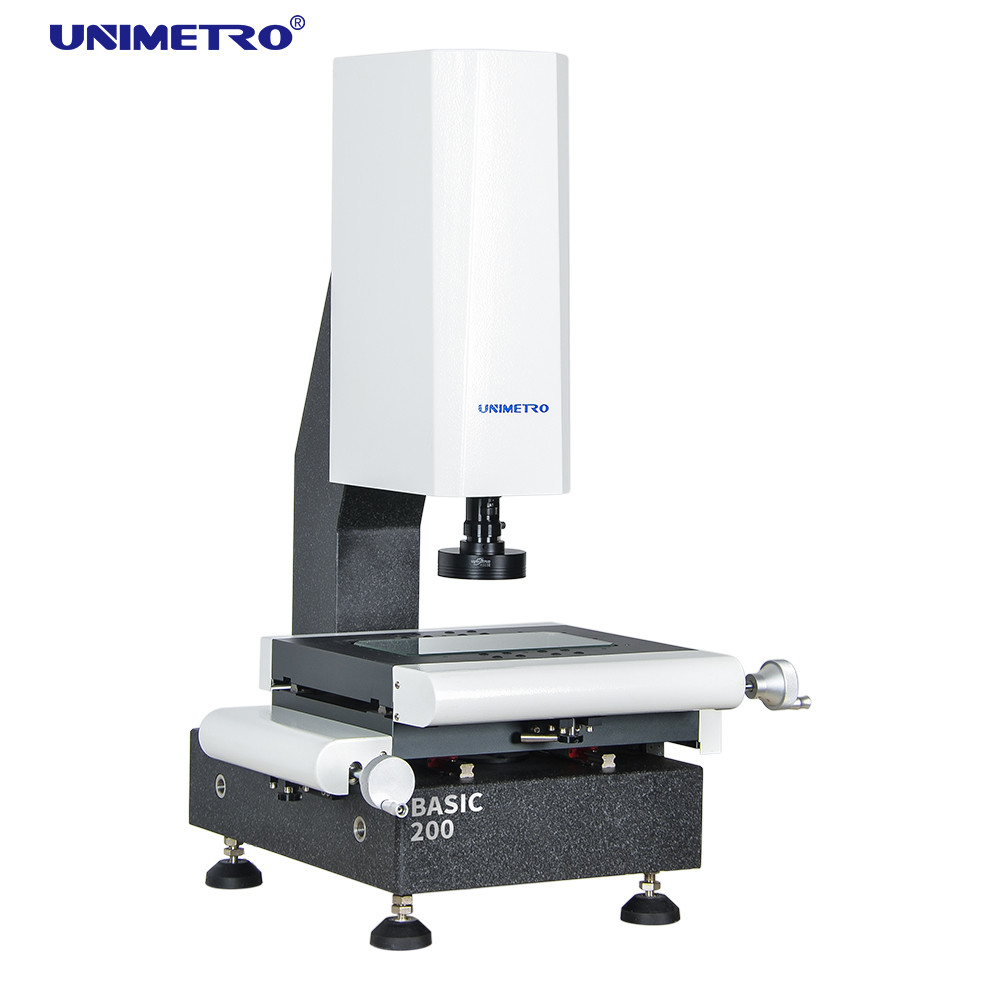

Sistem Pengukuran Visi Seri BASIC dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Cetakan, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Medis perawatan, Penerbangan... dll. Ini adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda, memastikan akurasi dimensi produk Anda, membuat produk Anda lebih kompetitif.
Seri BASIC Vision Measuring Systems adalah model paling umum untuk sebagian besar pabrik yang memproduksi suku cadang akurat.Sangat cocok untuk aplikasi pengukuran sampel dalam jumlah kecil.Kontrol manual 3 sumbu, dengan perangkat lunak yang ramah pengguna, memungkinkan operator mengelola penggunaan alat berat dalam waktu yang sangat singkat.
Menggunakan granit akurasi dan stabilitas tinggi sebagai dasar dan kolom mesin, dengan sensor linier resolusi tinggi 3-sumbu 0,0005mm
---- Pastikan kinerja dan akurasi tinggi setiap mesin.
Menggunakan cara panduan linier HIWIN dan rel panduan linier presisi tinggi, dengan tahap kerja aluminium dan pemrosesan permukaan anodisasi keras.
---- Memastikan kinerja dinamis tinggi dan penggunaan siklus hidup yang panjang dari mesin.
Menggunakan kotak kontrol inti terintegrasi yang dikembangkan oleh UNIMETRO, untuk skala linier, kontrol cahaya, dan transfer sinyal probe sentuh.
---- Pastikan pemasangan dan perawatan mudah.Sangat meningkatkan stabilitas mesin.
Lampu LED kontur yang dapat diprogram dengan jalur cahaya paralel, menghindari deformasi gambar.
---- Memastikan akurasi pengukuran.
Dengan lampu cincin LED kontrol perangkat lunak 8 bagian, menawarkan beberapa sudut dan kecerahan yang menerangi.
---- Cocok untuk bagian dengan bentuk dan bahan yang berbeda.
Parameter pencahayaan dapat direkam dalam program pengukuran bagian, pengguna tidak perlu menyesuaikan selama proses pengukuran.
---- Ramah dan nyaman digunakan.
Area Aplikasi
Industri cetakan
Manufaktur mobil
Industri medis
Manufaktur mekanik
industri digital 3C
produksi PCB
Dll.
Konfigurasi Perangkat Keras
cara panduan linier HIWIN
Panggung kerja aluminium dan anodisasi keras
Kotak kontrol inti terintegrasi
3 sumbu resolusi 0,5um skala linier
Grup lampu paralel LED multi fungsi
Kamera CCD resolusi tinggi kelas industri
Lensa zoom penyok manual 0,7-4.5X dengan pengulangan yang tinggi
Mendukung beberapa aksesori eksternal
Parameter
| Model | DASAR 200 | DASAR 300 | DASAR 400 | DASAR 500 |
| Dimensi (mm) (L * W * H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 |
| Rentang pengukuran (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 |
| Mengukur Akurasi (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 |
| Pengulangan (μm) | 2.5 | 2.5 | 2.5 | 3 |
| Berat (kg) | 140kg | 190kg | 240kg | 290kg |
| Gambar dan Pengukuran | CCD | Kamera digital HD 1,2M piksel |
| Lensa | Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran |
| Pembesaran | 18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.) |
| Bidang pandang | 8.1~1.3mm |
| Jarak kerja | 80mm |
| Resolusi skala linier | 0,5 m (0,1μm untuk opsi) |
| Sistem mengemudi | Kontrol manual sumbu X, Y, Z |
| Penerangan | Dapat diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk opsi |
Ikhtisar Perangkat Lunak
Perangkat lunak UNIMETRO INSPECT3D dengan UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna untuk mencapai
pengukuran yang cepat dan tepat.Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.
Masukkan file CAD dan ukur
Array bagian dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu menemukan lokasi dengan cepat
Fungsi pengukuran geometris yang kuat
Beberapa laporan data dan fungsi output data grafis
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi pendeteksian tepi yang kuat
Mendukung beberapa aksesori eksternal
Perhitungan otomatis elemen toleransi geometris
Mengukur produksi yang rumit dengan cepat dan nyaman
