Informasi Detail

Dimensi:	8106101055	Rentang Pengukuran:	300200200mm
Ketepatan:	3+l/200um	Pengulangan:	3um
Berat:	330kg	Kamera:	Kamera CCD Kelas Industri
Lensa:	0.7-4.5x	Jarak kerja:	108mm
Resolusi LinearScale:	0,0005mm	Jaminan:	24 bulan
Menyoroti:	Mesin Pengukuran Visi CNC , Mesin Pengukuran Visi 3um Pengulangan , Mesin Pengukuran Visi 3um

Deskripsi Produk

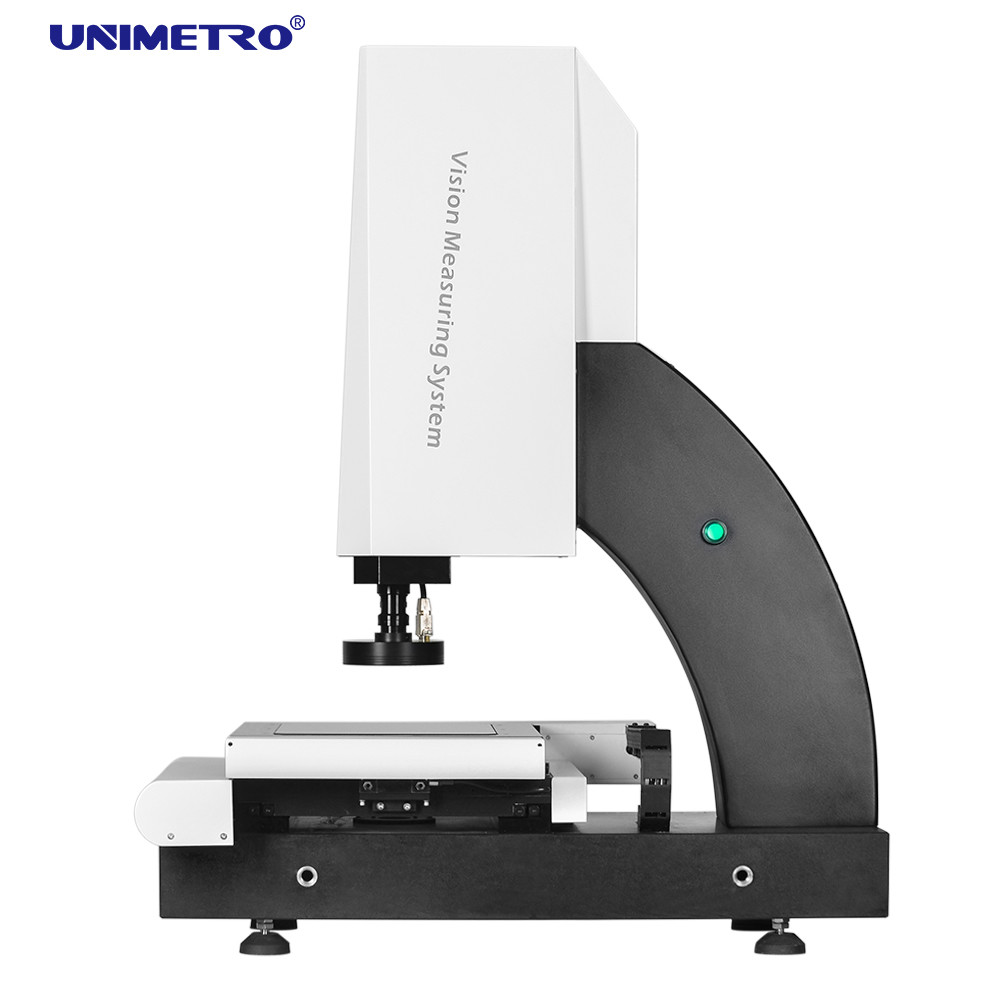

Tipe ekonomis CNC VMM Vision mengukur pengukuran optik mesin

Mesin pengukur penglihatan merupakan alat yang digunakan untuk pengukuran dimensi fisik secara akurat, akurasi hingga tingkat mikron. Mesin pengukur penglihatan merupakan alat ukur optik yang menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukur.

Mesin pengukur CNC Vision adalah alat pengukur dimensi canggih yang dirancang untuk proses pengendalian kualitas produksi massal. Ini dikonfigurasikan dengan perangkat lunak canggih yang membuat proses pengukuran dapat diprogram, pengguna dapat mencapai pengukuran produk dalam jumlah besar dengan proses otomatis penuh. Seri PEAK adalah model ekonomis visi CNC otomatis penuh yang dikembangkan oleh UNIMETRO.

Desain yang sederhana dan terintegrasi memungkinkan kami membuat alat berat dengan biaya lebih rendah, sekaligus menjaga akurasi pengukuran tinggi dan kinerja terbaik. Pengguna dapat menikmati keuntungan efisiensi tinggi dan penghematan biaya tenaga kerja dari mesin pengukur CNC Vision lengkap dengan harga sangat murah.

Konfigurasi Perangkat Keras

◉ Skala linier resolusi 0,5um 3 sumbu
◉ Fungsi fokus otomatis berkinerja tinggi
◉ Tahap kerja aluminium dan anodisasi keras

◉ Kompatibel dengan probe sentuh Renishaw (opsional)

◉ Kontrol perangkat lunak lampu cincin LED 3 cincin 8 bagian dan dapat diprogram

◉ Kontrol perangkat lunak lampu kontur LED jalur cahaya paralel dan dapat diprogram

◉ Sensor Perpindahan Serat Confocal (opsional)

◉ Cara panduan linier HIWIN

◉ Kontrol bermotor sumbu Z

◉ Kotak kontrol inti terintegrasi

◉ Kamera CCD kelas industri

◉ Generator pulsa manual untuk kontrol gerakan sumbu Z

◉ Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan (opsional)

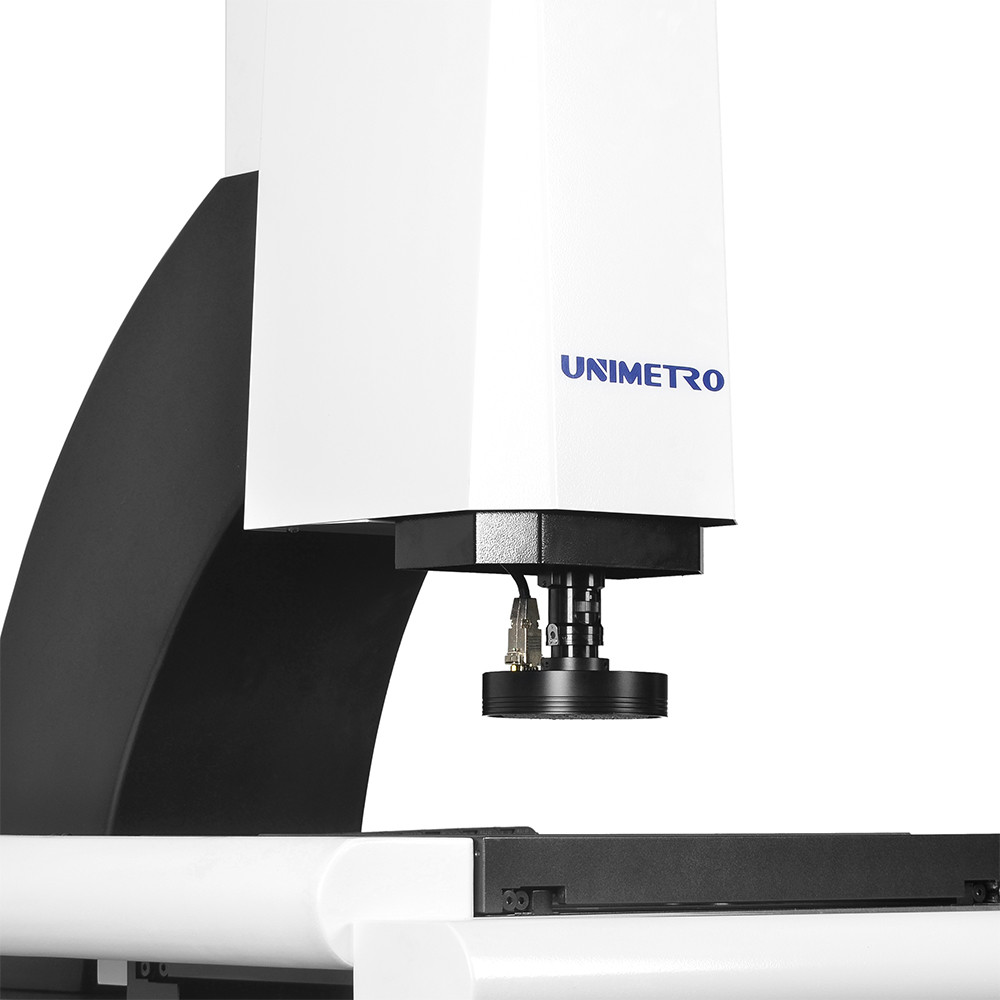

◉ Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran

Fungsi

1) VMM seri PEAK kompatibel dengan rangkaian lengkap sensor pengukur serat Omron, yang menawarkan; Lebih banyak kemungkinan persyaratan pengukuran yang tepat.

2) Pengukuran stabil pada permukaan miring atau melengkung
3) Pengukuran stabil berbagai jenis bahan
4) Pengukuran stabil pada permukaan halus atau kasar

5) VMM seri PEAK kompatibel dengan probe sentuh Renishaw sebagai konfigurasi opsional. Pengguna dapat dengan mudah mencapai fungsi pengukuran 2D dan 3D dalam satu mesin.
6) Perangkat lunak dapat menghitung offset antara lensa optik dan probe sentuh, memastikan bahwa semua hasil pengukuran berada dalam satu sistem koordinat. Hasil pengukuran dapat ditampilkan sebagai gambar 3D untuk rekayasa balik.

Fungsi Perangkat Lunak Mesin Pengukur Penglihatan

Perangkat lunak UNIMETRO INSPECT3D dilengkapi dengan UI yang ramah pengguna, mudah dipelajari, fungsi yang kuat, memungkinkan pengguna mencapai pengukuran yang cepat dan tepat.

Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.

◉ Masukkan file CAD dan ukur

◉ Susunan bagian dan pengukuran makro

◉ Fokus otomatis dan pengukuran ketinggian

◉ Fungsi navigasi membantu pencarian lokasi dengan cepat

◉ Fungsi pengukuran geometris yang kuat

◉ Beberapa laporan data dan fungsi keluaran data grafis

◉ Program pengguna yang fleksibel

◉ Membuat elemen referensi

◉ Fungsi pendeteksi tepi yang kuat

◉ Mendukung beberapa aksesori eksternal

◉ Perhitungan otomatis elemen toleransi geometri

◉ Mengukur produksi yang rumit dengan cepat dan nyaman

Parameter

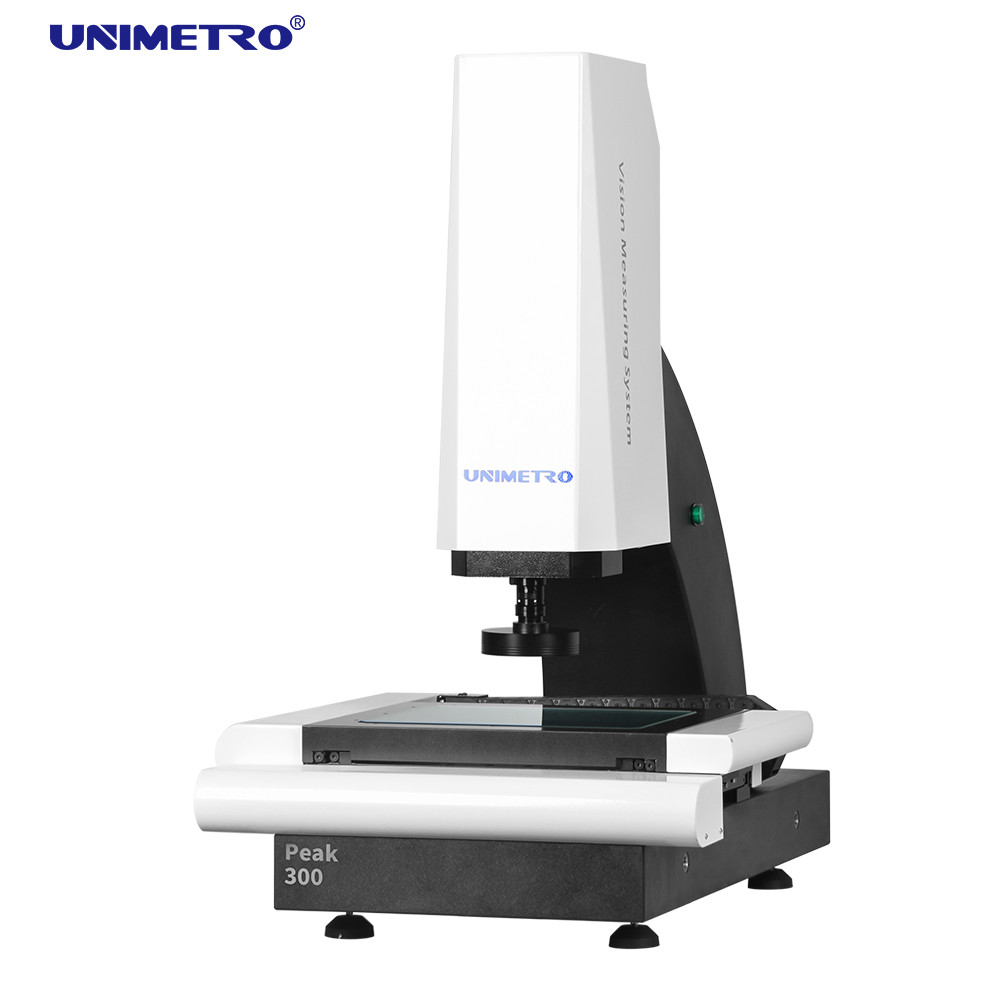

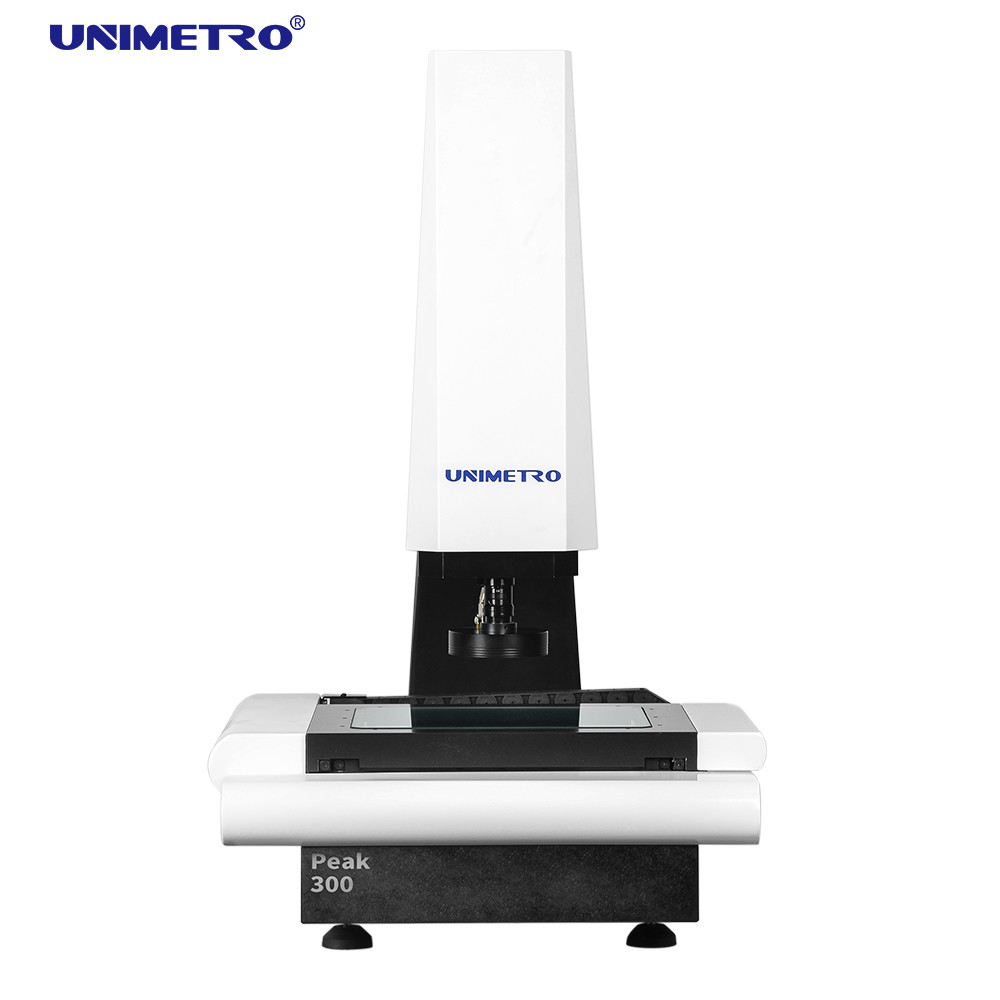

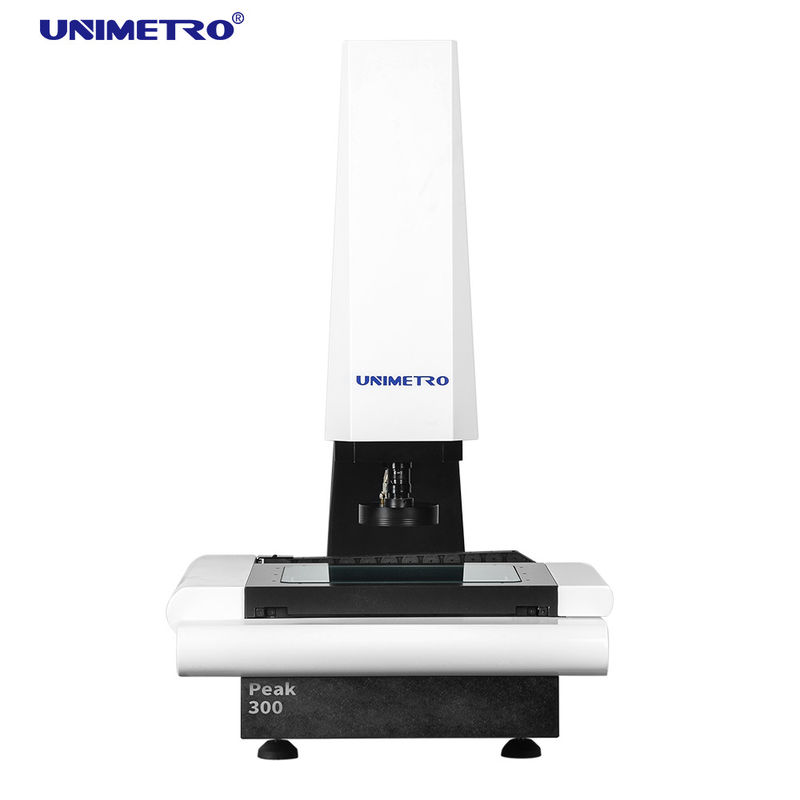

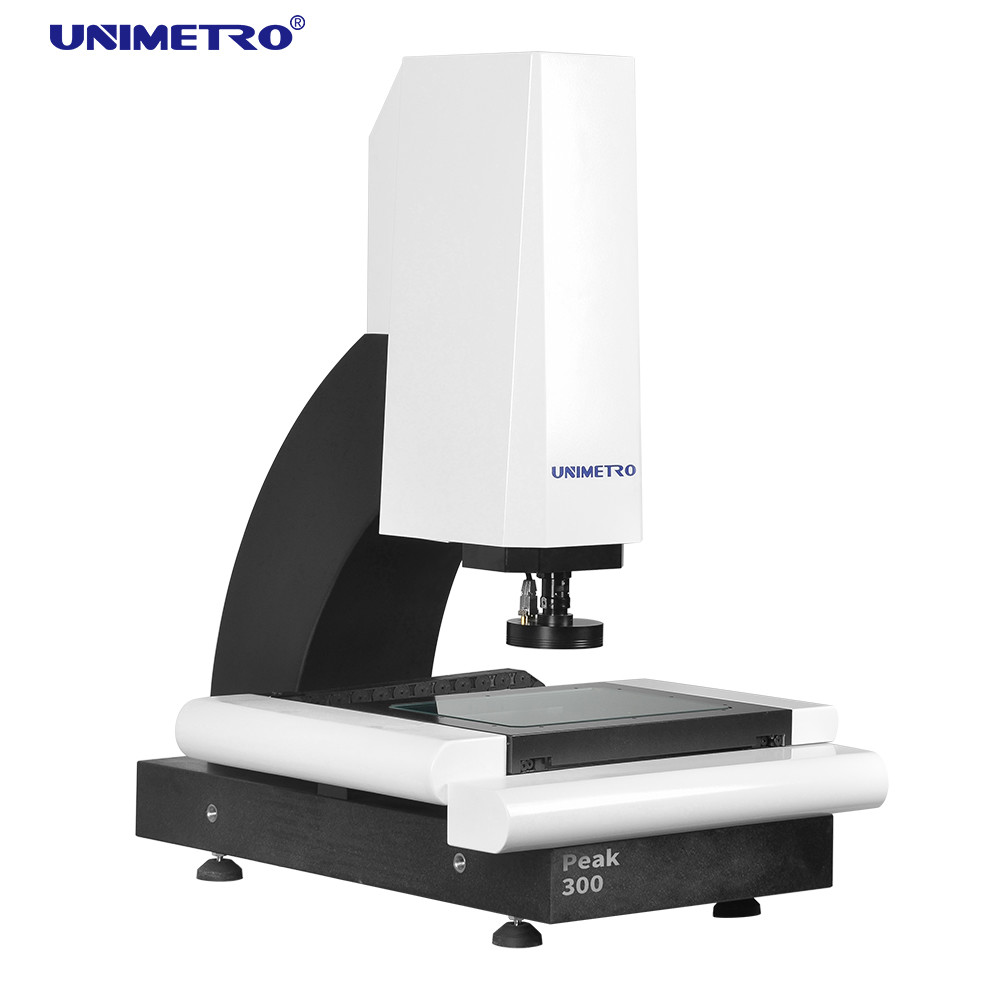

Model	PUNCAK 300	PUNCAK 400
Dimensi (mm) (PLT)	8506501060	10008001080
Rentang Pengukuran (mm)(XYZ)	300200200	400300200
Akurasi (μm)	3+L/200	3+L/200
Pengulangan (μm)	3	3
Berat (kg)	120	150
Kamera	Kamera CCD analog kelas industri dan kartu video SV2000E
Lensa	Lensa zoom penyok manual Lensa zoom manual 0,7-4,5X / 0,7-4,5X dengan umpan balik sinyal (Opsional) / Lensa zoom otomatis (Opsional)
Pembesaran	18-188X (Kombinasi kamera dan lensa yang berbeda menghasilkan rentang pembesaran yang berbeda
FOV	8.1-1.3mm (Kombinasi kamera dan lensa yang berbeda menghasilkan rentang FOV yang berbeda)
Jarak Kerja	108mm
Resolusi skala linier	0,0005mm
Iluminasi	3 cincin yang dapat diprogram, 8 bagian lampu cincin permukaan, lampu kontur paralel yang dapat diprogram

Informasi Perusahaan

Klien & Agen kami

Pertanyaan Umum
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda balasan tercepat dalam 24 jam.
Q2: Apa tujuan utama perusahaan Anda?
A2: Kami terutama memproduksi mesin pengukur visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Cara Memilih Spesifikasi yang Sesuai?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan! Kami tidak hanya menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Berapa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun. Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah. Anda dapat yakin dengan kualitas produk kami.

Label:

Tempat asal:	Cina
Nama merek:	UNIMETRO
Sertifikasi:	CE ISO
Nomor model:	PUNCAK

Kuantitas min Order:	1
Harga:	Discussible
Kemasan rincian:	Kotak kayu
Waktu pengiriman:	10 ~ 20 hari
Syarat-syarat pembayaran:	L/C,T/T
Menyediakan kemampuan:	30 Per Bulan
