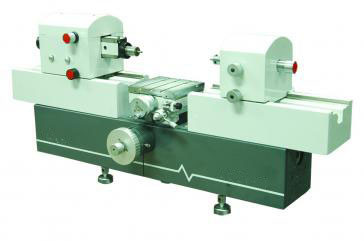

Universal Length Measuring Machine 0.1 um Resolution Profile Projector Measurement

Proyektor Profil Optik Mesin Pengukur Panjang Universal Resolusi 0,1 um

Fitur


Basis mesin menggunakan besi cor kinerja tinggi, dengan proses penuaan, stabilitas tinggi.

Spindel pengukur menggunakan desain persegi yang dioptimalkan, memastikan stabilitas gerakan selama proses pengukuran.

Beberapa aksesori yang kuat untuk opsi, memenuhi persyaratan pengukuran yang berbeda.

Sumber cahaya kisi menggunakan generator inframerah, yang memiliki keunggulan tegangan rendah, arus rendah, ukuran kecil, siklus hidup panjang.

Mesin pengukur panjang UNIDL-36H menggunakan sistem pengukuran akurasi tinggi, sesuai dengan prinsip Abbe, menawarkan presisi pengukuran tinggi.

Seri ini menggunakan sistem kisi optik dan sistem subdivisi berkinerja tinggi, dengan akurasi dan stabilitas tinggi.

Termasuk perangkat lunak yang kuat, mengkompensasi kesalahan membaca dan kesalahan yang disebabkan oleh perbedaan suhu, dan otomatis mengidentifikasi fungsi titik balik yang disertakan.


Parameter


Rentang pengukuran (mm):
Dimensi eksternal: pengukuran absolut 0 - 100, peningkatan pengukuran 0-750
Dimensi internal: menggunakan kait pengukur kecil, (Kedalaman maksimum 12, ketebalan maksimum 50): 10-480
Menggunakan kait besar (kedalaman maks 50, ketebalan maks 85): 30-450
Menggunakan pengukur perangkat listrik: menggunakan kait pengukur listrik adalah 1-60, saat menggunakan kait universal adalah 14-112

Resolusi: 0.1um

Akurasi: (suhu 20°C±0.2°C)



Pengukuran diameter tengah ulir internal:
Menggunakan pengait kecil (diameter kecil 13-30)
Menggunakan kait besar, diameter kecil adalah 31-2 x (70 - ketebalan dinding), pitch: 0,5 - 6
Pengukuran diameter tengah eksternal (mm): maks.200, nada 1 - 6
Mengukur gaya (N): 0, 1,5, 2,5

Kesalahan tampilan nilai:



Tahap kerja universal: dimensi pemasangan (mm), sekitar 160 x 160
Rentang penyesuaian tinggi (0-100) mm, perjalanan melintang: 25 mm
Sekitar sumbu Y cenderung: ±3 derajat, rotasi tahap kerja: ±4 derajat
Pemuatan tahap kerja: 10kg
Mengukur dimensi pencocokan diameter internal penutup: 6H7
Diameter luar batang penutup pengukur dan pencocokan internal penutup pengukur: 6g6
Lingkungan kerja: suhu 20 ± 0,5 , kelembaban 60% RH
Berat: 170kg
Dimensi (mm): 1060 X 390 X 450



informasi perusahaan

Klien & Agen kami

FAQ
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Q2: Apa perusahaan Anda terutama?
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Apa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
