Nama Produk: | Sistem Pemeriksaan Alat Kamera HD 5M untuk Pemotong Penggilingan Ujung Datar | Perjalanan Sumbu X: | 80mm |
---|---|---|---|
perjalanan sumbu Y: | 60mm | perjalanan sumbu Z: | 60mm |
Diameter alat maks: | 20mm | Panjang alat maks: | 200mm |
Jarak kerja: | 90mm | ||
Cahaya Tinggi: | Sistem Pemeriksaan Alat Kamera HD,kamera inspeksi video portabel,Sistem Pemeriksaan Alat Kamera 5M |

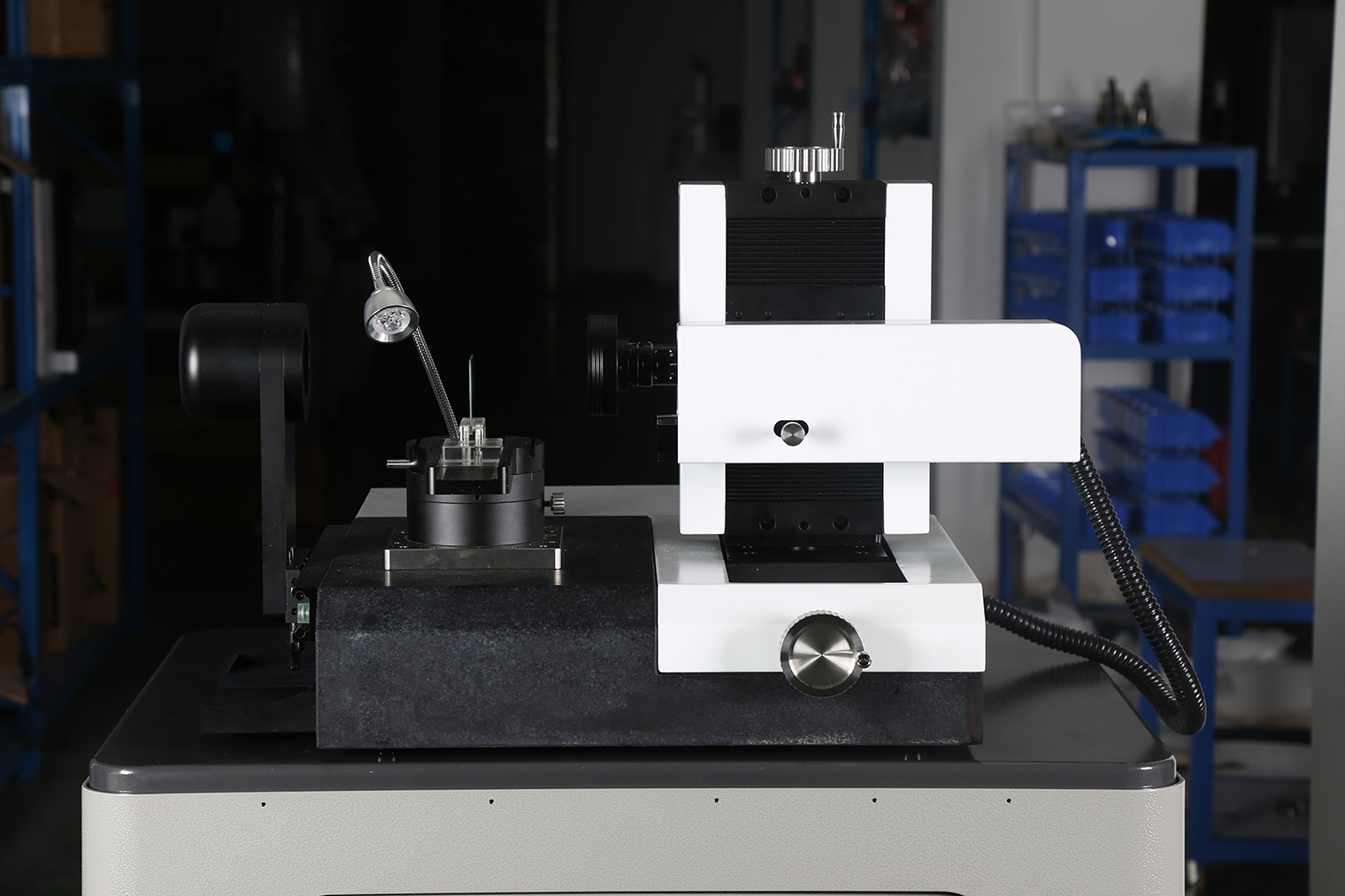

Sistem Inspeksi Alat UNIMETRO RANGER600 adalah mesin pengukur universal untuk bor, pemotong frais dan penghitung serta countersink di bawah sistem penerangan yang fleksibel.Berkat desain yang ringkas dan stabilitas yang luar biasa, RANGER600 dapat digunakan di ruang metrologi, menerima inspeksi, atau langsung dalam produksi.
Parameter
Nama Produk |
Mesin Inspeksi Alat Multi-Fungsi Untuk Alat Pemotong Bentuk Berbeda |
|||||
Model |
penjaga 600 |
|||||
perjalanan sumbu X |
80mm |
|||||
perjalanan sumbu Y |
60mm |
|||||
Rentang pengukuran sumbu Z |
60mm |
|||||
Diameter alat maks |
20mm (opsional 30mm) |
|||||
Panjang alat maks |
200mm (opsional 350mm) |
|||||
Jarak kerja |
90mm |
|||||
Lensa |
Lensa zoom penyok 0,7X-4.5X |
|||||
Kamera |
Kamera 5MP HD |
|||||
Resolusi skala linier |
0.1um |
|||||
Pembesaran |
12.6X-79.2X/25.2X-158.4X (opsional) |
|||||
Bidang penglihatan |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (Opsional) |
|||||
Ketepatan |
X ~ Y, (2,5 + L / 100)μm , L adalah panjang terukur |
|||||
komputer |
OS Windows 10, dengan monitor LCD 24" |
|||||
Sistem iluminasi |
8 bagian lampu cincin LED, lampu kontur dan lampu tambahan fleksibel, semua kontrol perangkat lunak dan dapat diprogram. |
|||||
Masukkan format |
file DXF |
|||||
Format output |
EXCEL, DXF |
Fitur
1. Desain Lanjutan
Desain ergonomis dan konstruksi kokoh.
Pengambilan gambar HD dan kombinasi tampilan, juga tingkat pembesaran mikroskop adalah opsional.
Blok V yang stabil dan akurat untuk memudahkan memegang dan menyelaraskan alat.
Sudut pengukuran tetap mekanis 0 derajat dan 90 derajat tersedia di panggung putar.
Encoder akurasi tinggi tertanam di meja putar, menawarkan lokasi sudut yang tepat bagi pengguna.
Beberapa bagian lampu cincin LED yang dapat diprogram untuk penerangan permukaan, juga termasuk pencahayaan kontur dan lampu tambahan sudut bebas untuk fitur standar.
Perangkat lunak pengukuran SMARTOOL menawarkan fungsi pengukuran khusus untuk alat pemotong.
Deteksi tepi otomatis, pengukuran sudut cepat dengan reticle, fungsi perbandingan elemen CAD tersedia.
2. Pengukuran Banyak Sudut
Untuk lokasi sudut alat yang lebih cepat dan tepat selama proses pengukuran, meja putar RANGER600 menawarkan 2 sudut tetap mekanis, 0 derajat dan 90 derajat.Pada posisi 0 derajat, pengguna dapat mengukur Ujung Alat, Ujung Alat - Poros tengah, Ujung Alat - sudut depan, dll. Dan posisi 90 derajat tersedia untuk sudut Helix, Sudut Aksial Depan, Sudut Belakang Pertama, Sudut Belakang Kedua dan Kemiringan Sudut tepi, dll.
informasi perusahaan
Klien & Agen kami
FAQ |
---|
Q1: Apakah Anda pabrik atau perusahaan dagang? |
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
Q2: Apa perusahaan Anda terutama? |
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll. |
Q3: Bagaimana Memilih Spesifikasi yang Tepat? |
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai. |
Q4: Apakah Anda menerima layanan yang disesuaikan? |
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
Q5: Apa masa garansi Anda? |
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami. |
