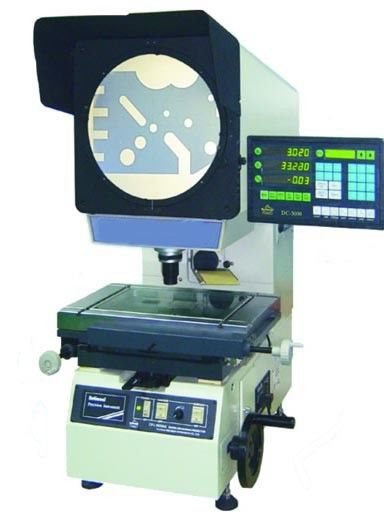

300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel

Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Nomor model: UNIPJ-300AZ
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kasus kayu
Waktu pengiriman: hari kerja 5
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 20 per bulan
Informasi Detail
Akurasi pengukuran: (3+L/75) Ukuran Layar (mm): 312mm, rentang tampilan> 300 (dengan garis silang)
Rentang putar layar: 0°~360° Resolusi sudut putar: 1' atau 0,01°
Penerangan: 24V / 150w - lampu halogen
Cahaya Tinggi:

Proyektor profil digital

,

mesin profil proyektor


Deskripsi Produk



Proyektor Profil Optik Layar 300 mm Panggung Perbaiki Beban berat Perjalanan 250 mm





Fitur



Vertikal tinggi: Teknologi pemasangan yang matang memastikan vertikalitas sumbu XY, XY, dan YZ.



Akurasi tinggi: akurasi pengukuran 3+L/75um, terkemuka di industri.



Pemuatan berat: Desain mekanis canggih, tahap perbaikan, menawarkan pemuatan maksimal 50 KG, dan akurasi tetap stabil di bawah pemuatan maksimal.



Struktur optik yang luar biasa: proyektor profil optik seri UNIPJ dengan desain optik yang luar biasa, menawarkan gambar yang jelas kepada pengguna, dan menghilangkan efek dari sumber cahaya lingkungan.



300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel 0  300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel 1



Pengukuran sudut yang tepat: layar proyeksi Sumbu menggunakan transduser posisi kisi lingkaran alih-alih encoder tradisional, menghilangkan kesalahan mekanis dan reaksi balik, memastikan akurasi pengukuran sudut yang tinggi.



300 mm Screen Optical Profile Projector Fix Stage Heavy loading 250 mm travel 2





pengantar



Proyektor profil seri UNIPJ-300AZ terkenal dengan sistem optiknya yang luar biasa dan perbesaran yang akurat, kesalahan pengukuran tepi kontur kurang dari 0,08% saat menggunakan cahaya kontur.Sakelar kaki juga disertakan, menawarkan pengoperasian yang lebih nyaman bagi pengguna.



Proyektor profil seri UNIPJ-300AZ menggunakan struktur panggung tetap.Pengguna memindahkan kotak optik untuk pemfokusan.Yang memberikan kemampuan pemuatan yang jauh lebih berat untuk tahap kerja.Juga ukuran perjalanan panggung mungkin jauh lebih besar daripada model tradisional.





Parameter

Model

Gambar negatif

UNIPJ-3015A

UNIPJ-3020A

UNIPJ-3025A

citra positif

UNIPJ-3015AZ

UNIPJ-3025AZ

UNIPJ-3025AZ

Meja kerjaUkuran panggung (mm)

354*228

404*228

450*280

Ukuran kaca (mm)

210*160

260*160

306*196

Sumbu X, perjalanan (mm)

150

200

250

Sumbu Y, perjalanan (mm)

100

100

250

Sumbu Z, perjalanan (mm)

100

100

100

Bobot

(kg)

160

160

180

Dimensi (L * W * H)

(mm)

780*780*1100

780*780*1100

810*780*1120

Mengukur akurasi (um)

&le (3+L/75) (L adalah panjang benda kerja yang akan diukur, satuan: mm)

Resolusi (sumbu X, sumbu Y)

0,5μm

Layar proyektor

Ukuran layar (mm)

312 rentang yang digunakan> 300 (dengan garis silang)

Rentang putar layar

0°~360°

Resolusi sudut putar

1‵ atau 0,01°

Lensa

Pembesaran

10X (opsi)

20X (opsi)

50X (opsi)

100X (opsi)

Tampilan objek (mm)

60

30

15

6

Jarak kerja (mm)

77.7

44.3

38.4

25.4

Maks. Tinggi benda kerja

90mm

90mm

90mm

90mm

Sistem pemrosesan data

Sistem pemrosesan data multi-fungsi DC-3000 muncul dalam bahasa Inggris, dapat digunakan untuk mengumpulkan data dan mengukur titik, garis, lingkaran, sudut, dan jarak.

Penerangan

Penerangan transmisi dan refleksi: 24V/150w-lampu halogen.

Kekuasaan

110V/220V(AC) daya total 50/60Hz = 400W

Pendinginan

Oleh para penggemar

Aksesoris

Min-printer (opsi), Detektor tepi (opsi), perangkat lunak M2D (opsi) dan sebagainya, silakan merujuk ke aksesori untuk Proyektor Profil untuk lebih jelasnya
