| Tempat asal: | Cina |
|---|---|
| Nama merek: | UNIMETRO |
| Nomor model: | halus |
| Kuantitas min Order: | 1 |
| Harga: | Discussible |
| Kemasan rincian: | Kasus kayu |
| Waktu pengiriman: | 15 hari kerja |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | set 5 per bulan |
| Kamera: | Kamera CCD warna kelas industri 1/2". | Pembesaran: | 33-195X |
|---|---|---|---|
| Sistem mengemudi: | Kontrol CNC loop tertutup penuh, motor servo AC, 3 sumbu otomatis dan dapat diprogram, kontrol joyst | Resolusi Skala Linear: | 1um / 0,5um / 0,25um / 0,1um untuk opsional |
| Perangkat lunak pengukur: | Perangkat lunak pengukuran komposit Rasional Vue 3D | ||
| Cahaya Tinggi: | mesin pengukur penglihatan,sistem pengukur penglihatan,Sistem Pengukuran Penglihatan Komposit 3D |
||
Perkenalan

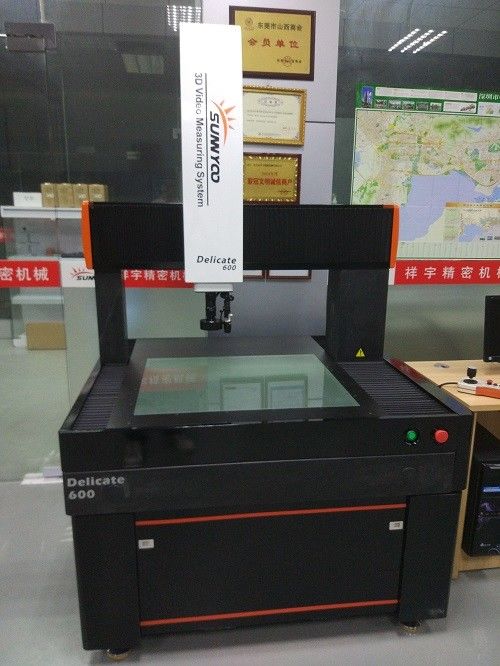

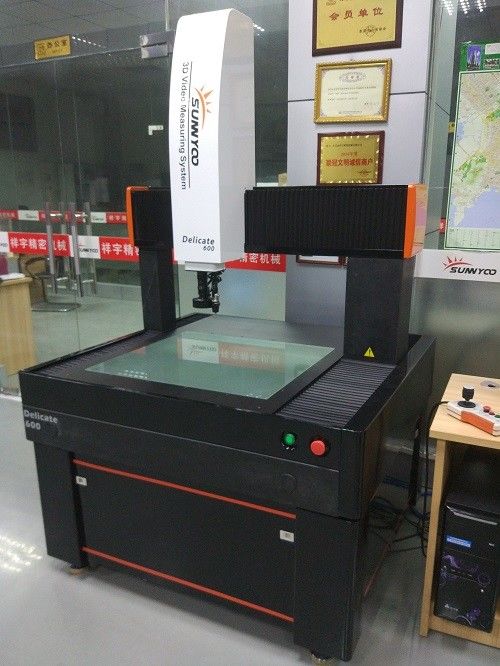

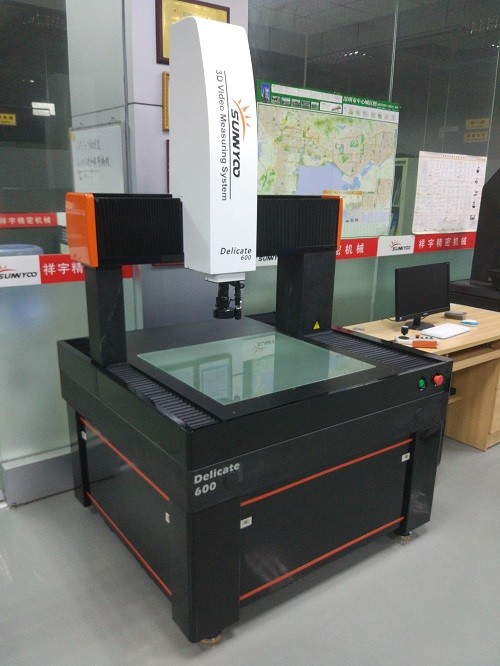

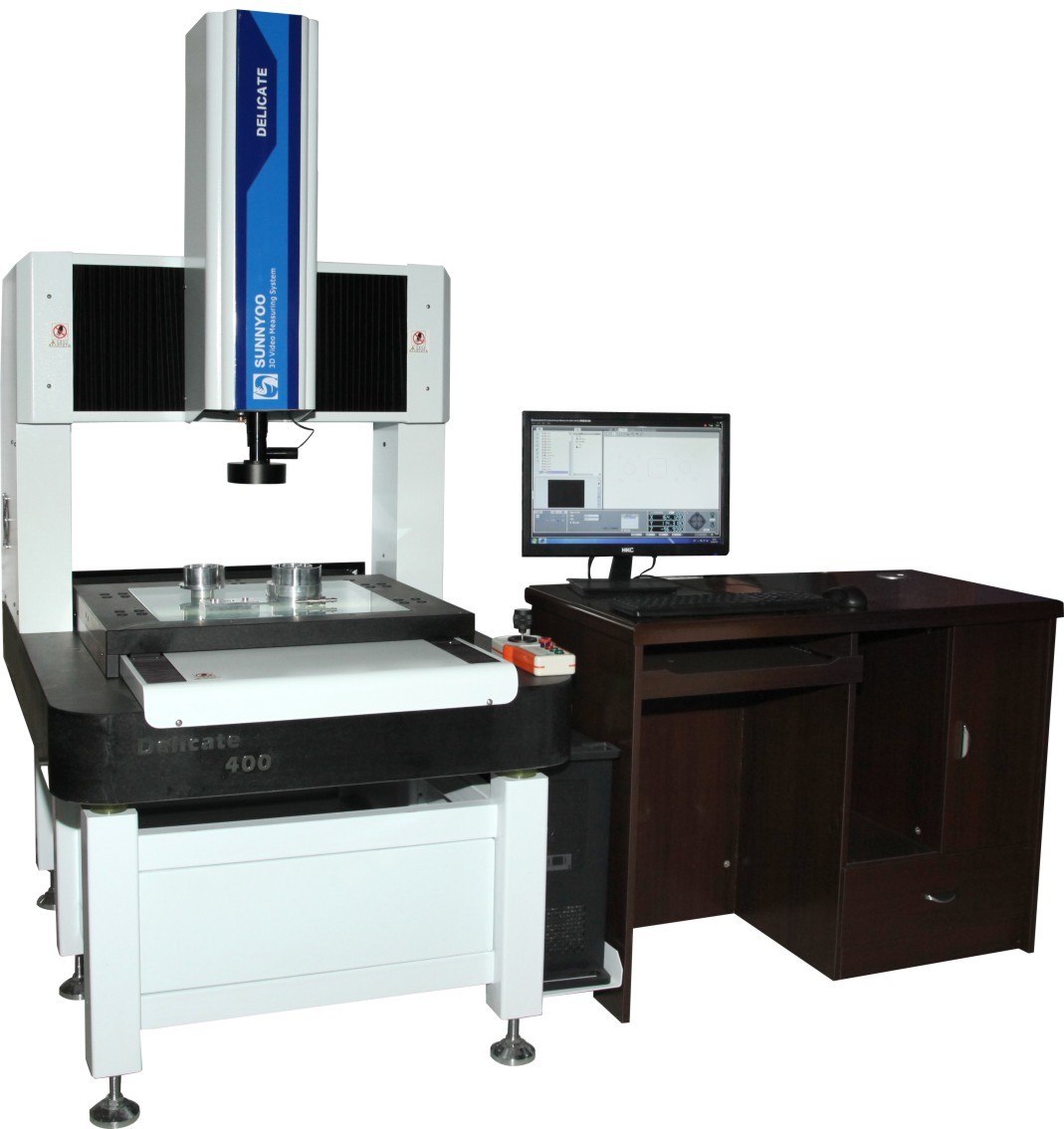

● Mesin pengukur penglihatan seri Delicate yang dirancang dan dibuat oleh UNIMETRO, adalah mesin pengukur penglihatan gabungan.Itu dibangun berdasarkan teknologi canggih optik, probing, sensor laser dan kontrol gerak, yang memastikan akurasi, pengulangan, dan kinerja gerakan.
●Seri Delicate adalah perangkat luar biasa untuk pemeriksaan akurat, QC, dan produksi.
●Mesin pengukur penglihatan seri Delicate adalah instrumen pengukuran komposit berkualitas tinggi dengan teknologi pengukur koordinat dan penglihatan optik, yang bersumber dari desain struktur Jerman.
Fitur
1. Basis mesin granit kelas 000, meja kerja dan gantry, untuk memastikan stabilitas struktur mesin selama pergerakan.
2. Sistem kontrol gerak loop tertutup, dikoordinasikan dengan perangkat keras berakurasi tinggi, pemosisian sumbu mesin bisa cepat dan akurat.
3. Skala linier Renishaw tertanam, untuk menawarkan akurasi pengukuran yang tinggi dan kinerja yang stabil.
4. Menggunakan motor servo Panasonic asli untuk meningkatkan kecepatan gerakan, kekasaran dan stabilitas.
5. Panduan linier dengan akurasi tinggi menjamin akurasi dan stabilitas gerakan.
6. Beberapa opsi untuk lensa atau kamera berdasarkan kebutuhan pelanggan, untuk memenuhi persyaratan pengukuran penglihatan yang berbeda.
7. Perangkat lunak komposit RationalVue 3D tersedia:
Aksesori instrumen
Perangkat lunak inspeksi 2D + perangkat lunak inspeksi 3D + perangkat lunak pembalikan CAD + Perangkat lunak penganalisis formulir + perangkat lunak pemindaian kontur + perangkat lunak statistik SPC + perangkat lunak pemrograman off-line + Perangkat lunak penilaian toleransi.
◆ Buka Opsi
Lensa optik CCD – Solusi berbeda untuk opsi berdasarkan objek pengukuran yang berbeda, untuk mendapatkan gambar yang lebih cepat dan lebih stabil berdasarkan persyaratan pengukuran yang berbeda.
Sentuh probe – Untuk mencapai pengukuran 3D
Sensor laser – Untuk pengukuran non-kontak ketinggian, kedalaman, dan kerataan
Parameter
| Model |
Halus 400 CNC |
Halus 500 CNC |
Halus 600 CNC |
||
|
Dimensi (mm) |
1300*1100*1800 |
1400*1200*1800 |
1500*1300*1800 |
||
|
Rentang pengukuran (mm) |
Rentang pengukuran (mm) |
400 |
500 |
600 |
|
|
Y |
300 |
400 |
500 |
||
|
Z |
200 |
|
|
||
|
Akurasi pengukuran (um) |
3+L/100 |
5+L/100 |
|||
|
Berat (KG) |
1800 |
2500 |
3000 |
||
|
Gambar dan Sistem Pengukuran |
Kamera |
Kamera CCD berwarna kelas industri 1/2". |
|||
|
Lensa objektif |
Lensa zoom tertahan manual/lensa Autozoom 0,7-4,5X/lensa Navitar untuk opsional |
||||
|
Pembesaran |
33-195X |
||||
|
Bidang penglihatan |
8.1-1.3 |
||||
|
Jarak kerja |
108mm |
||||
|
Mengukur resolusi |
0,001mm |
||||
|
Resolusi skala linier |
1um / 0,5um / 0,25um / 0,1um untuk opsional |
||||
|
Sistem Mengemudi |
Kontrol CNC loop tertutup penuh, motor servo AC, 3 sumbu otomatis dan dapat diprogram, kontrol joystick, kontrol keyboard |
||||
|
Perangkat lunak pengukur |
Perangkat lunak pengukuran komposit Rasional Vue 3D |
||||
|
Penerangan |
LED cincin 8 bagian yang dapat diprogram untuk lampu permukaan, LED cincin 40 bagian untuk opsi, lampu kontur paralel LED, lampu koaksial untuk opsi. |
||||
|
Sumber Daya listrik |
220V±10%(AC)50Hz, diperlukan grounding dengan resistansi≦4Ω |
||||
|
Lingkungan kerja |
Suhu: 18-24°C, Kelembaban: 30%-75%, Hindari getaran |
||||
informasi perusahaan
Klien & Agen Kami
| FAQ |
|---|
| Q1: Apakah Anda pabrik atau perusahaan perdagangan? |
| A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam. |
| Q2: Apa perusahaan Anda terutama? |
| A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur Koordinat, perlengkapan CMM & VMM, dll. |
| Q3: Bagaimana Memilih Spesifikasi yang Sesuai? |
| A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan memberi tahu Anda tentang alat ukur dengan spesifikasi yang sesuai. |
| Q4: Apakah Anda menerima layanan yang disesuaikan? |
| A4: Pastikan!Kami tidak hanya dapat menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan. |
| Q5: Apa masa garansi Anda? |
| A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami. |
