Manual Operation Vision Measurement Machine 2D / 3D Mengukur Presisi Tinggi

Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Dasar
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kasus kayu
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: Set 30 per bulan
Informasi Detail
Nama Produk: Mesin Pengukur Visi Rentang pengukuran: 200*100*150mm
Tahap Kerja: 550*540*930 Berat: 140
Lensa objektif: Lensa zoom yang ditahan secara manual Mode gerakan sumbu: Panduan sumbu X, Y, Z
Pembesaran: 18-188X Kamera: Kamera CCD warna kelas industri
Mengukur resolusi: 0,5um (0,1um Opsional) penerangan: LED 8 bagian yang dapat diprogram, lampu kontur LED paralel
Cahaya Tinggi:

sistem pengukuran penglihatan

,

sistem pengukuran penglihatan

,

Pengoperasian Manual Mesin Pengukur Visi


Deskripsi Produk

Pengoperasian Manual Pengukur Visi Mesin 2D / 3D Mengukur Presisi Tinggi

◉ Mesin pengukur penglihatan adalah alat yang digunakan untuk pengukuran dimensi fisik yang akurat, akurasi hingga tingkat mikron, Yang merupakan alat pengukur optik menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan alat ukur tersebut perangkat lunak.
◉ Mesin pengukur visi Seri BASIC dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari berbagai industri, seperti Mould, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Medis perawatan, Penerbangan...dll.Ini adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda, memastikan akurasi dimensi produk Anda, membuat produk Anda lebih kompetitif.
◉ VMM seri BASIC adalah model paling umum untuk sebagian besar pabrik yang memproduksi suku cadang akurat.Ini cocok untuk aplikasi pengukuran sampel dalam jumlah kecil.Kontrol manual 3 sumbu, dengan perangkat lunak yang mudah digunakan, memungkinkan operator mengelola penggunaan alat berat dalam waktu yang sangat singkat.

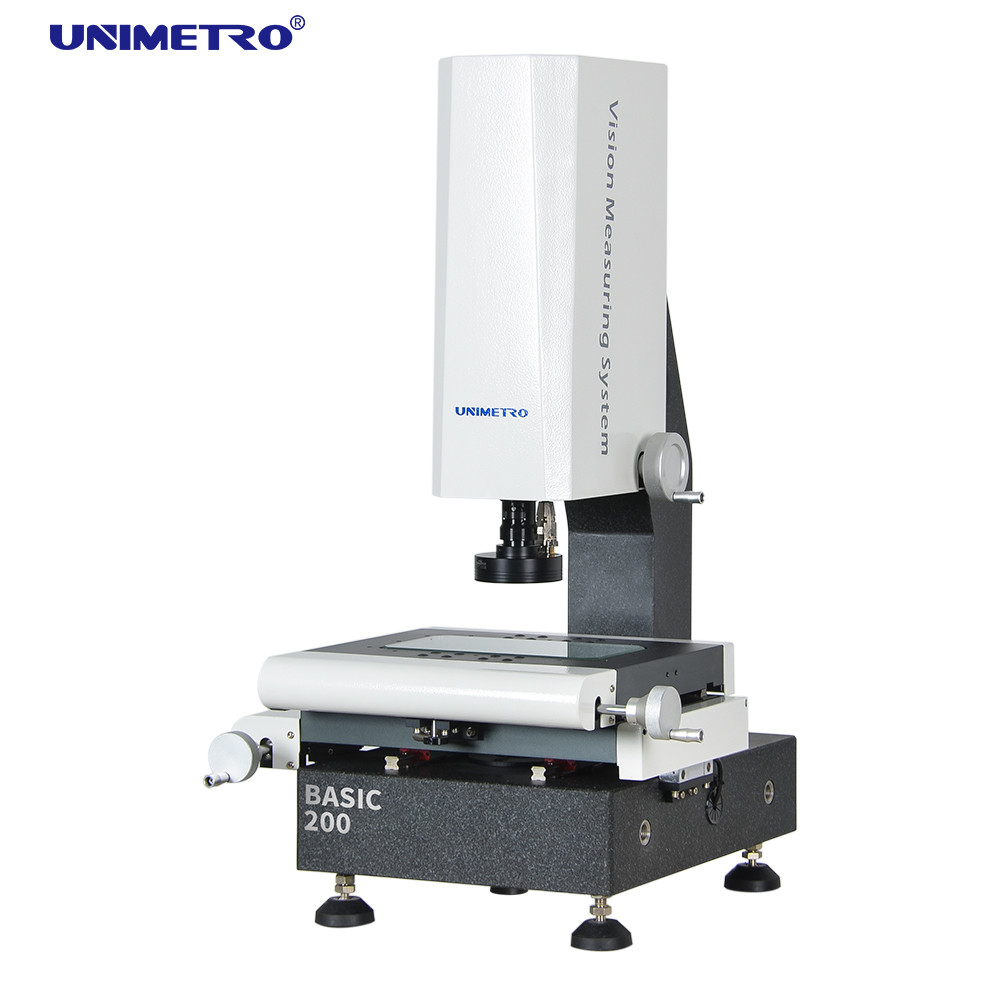

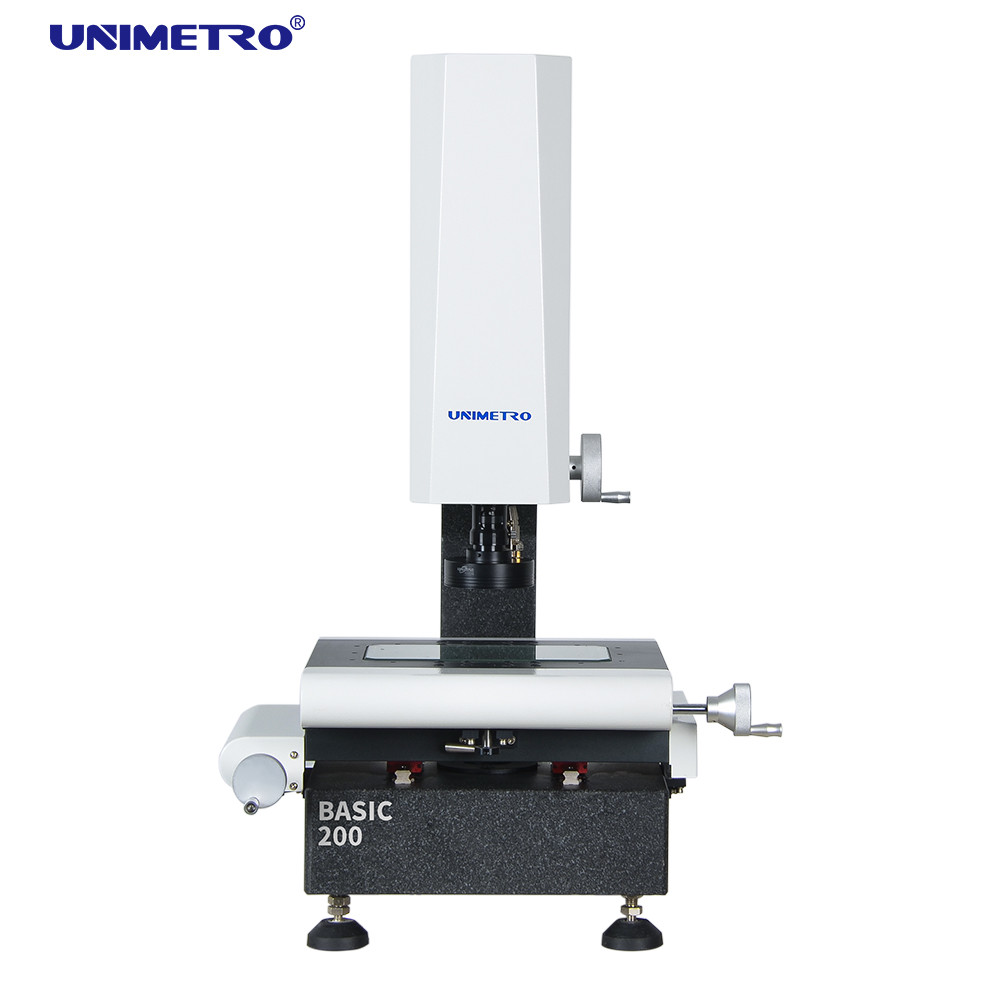

Manual Operation Vision Measurement Machine 2D / 3D Mengukur Presisi Tinggi 0 Manual Operation Vision Measurement Machine 2D / 3D Mengukur Presisi Tinggi 1 Manual Operation Vision Measurement Machine 2D / 3D Mengukur Presisi Tinggi 2



◉ Menggunakan granit dengan akurasi dan stabilitas tinggi sebagai basis mesin dan kolom, dengan sensor linier beresolusi tinggi 3-sumbu 0,0005mm
---- Pastikan kinerja dan akurasi tinggi setiap mesin.
◉ Menggunakan cara panduan linier HIWIN dan rel panduan linier presisi tinggi, dengan tahap kerja aluminium dan pemrosesan permukaan anodisasi keras.
---- Memastikan kinerja dinamis tinggi dan penggunaan mesin dengan siklus hidup yang panjang.
◉ Menggunakan kotak kontrol inti terintegrasi yang dikembangkan oleh UNIMETRO, untuk skala linier, kontrol cahaya, dan transfer sinyal probe sentuh.
---- Pastikan pengkabelan dan pemeliharaan mudah.Sangat meningkatkan stabilitas mesin.
◉ Lampu LED kontur yang dapat diprogram dengan jalur cahaya paralel, menghindari deformasi gambar.
---- Memastikan akurasi pengukuran.
◉ Dengan lampu cincin LED kontrol perangkat lunak 8 bagian, menawarkan beberapa sudut penerangan dan kecerahan.
---- Cocok untuk suku cadang dengan bentuk dan bahan berbeda.
◉ Parameter pencahayaan dapat direkam dalam program pengukuran bagian, pengguna tidak perlu menyesuaikan selama proses pengukuran.
---- Ramah dan nyaman digunakan.

Parameter

Model DASAR 200 DASAR 300 DASAR 400 DASAR 500
Dimensi(mm)(L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Rentang pengukuran (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Akurasi Pengukuran (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+L/100
Pengulangan (μm) 2.5 2.5 2.5 3
Berat (kg) 140kg 190kg 240kg 290kg
Gambar dan Pengukuran CCD Kamera digital HD 1,2M piksel
Lensa Lensa zoom penyok manual 0,7-4,5X dengan sensor umpan balik sinyal pembesaran
Pembesaran 18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, pembesaran akan berbeda.)
Bidang pandang 8.1~1.3mm
Jarak kerja 80mm
Resolusi skala linier 0,5 μm (0,1μm untuk opsi)
Sistem mengemudi Kontrol manual sumbu X,Y,Z
Penerangan Lampu permukaan cincin LED 4 bagian yang dapat diprogram, lampu kontur LED paralel, lampu cincin LED 8 bagian, koaksial, untuk opsi

Fungsi Perangkat Lunak

◉ Masukkan file dan ukur CAD
◉ Bagian array dan pengukuran makro
◉ Fokus otomatis dan pengukuran ketinggian
◉ Fungsi navigasi membantu menemukan dengan cepat
◉ Fungsi pengukuran geometris yang kuat
◉ Beberapa laporan data dan fungsi output data grafis


◉ Program pengguna yang fleksibel
◉ Membuat elemen referensi
◉ Fungsi pendeteksi tepi yang kuat
◉ Mendukung banyak aksesori eksternal
◉ Perhitungan otomatis elemen toleransi geometris
◉ Mengukur produksi yang rumit dengan cepat dan nyaman
