Akurasi tinggi Probe sentuh otomatis penuh mesin pengukur penglihatan besar vmm
Deskripsi Produk

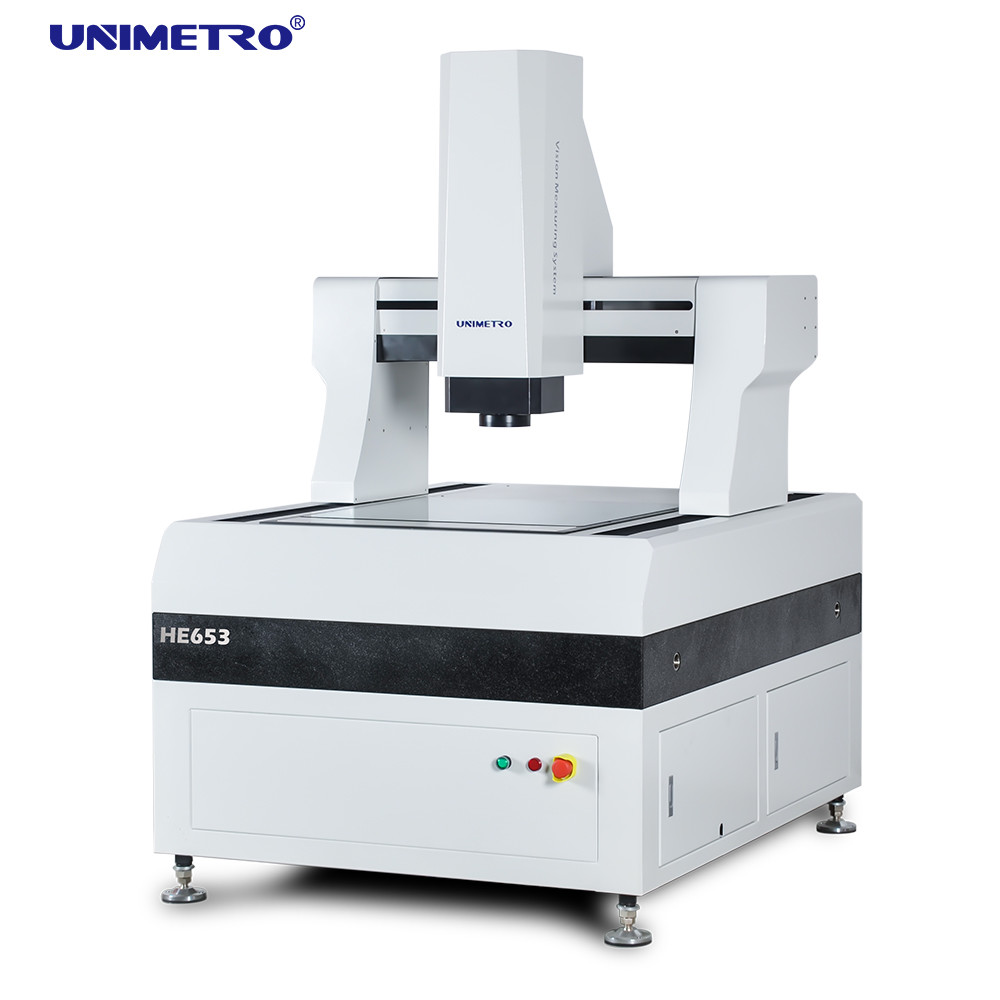

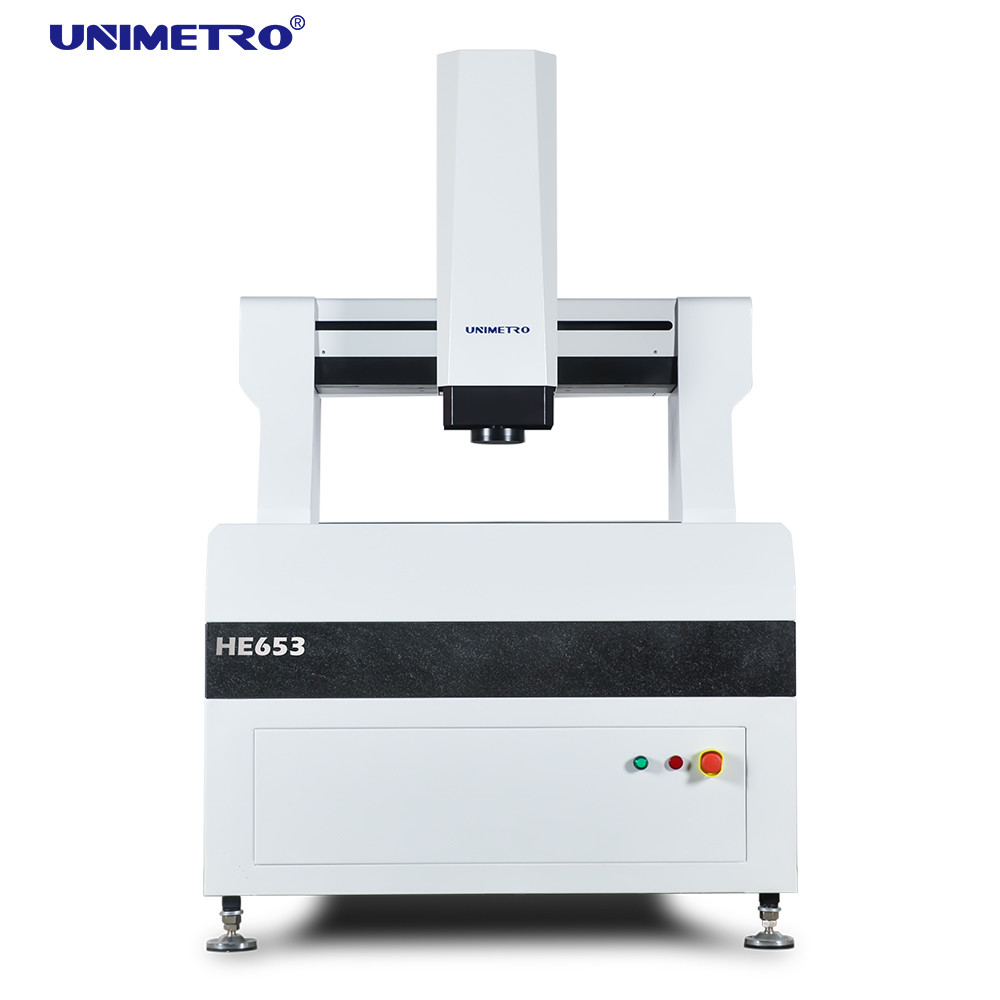

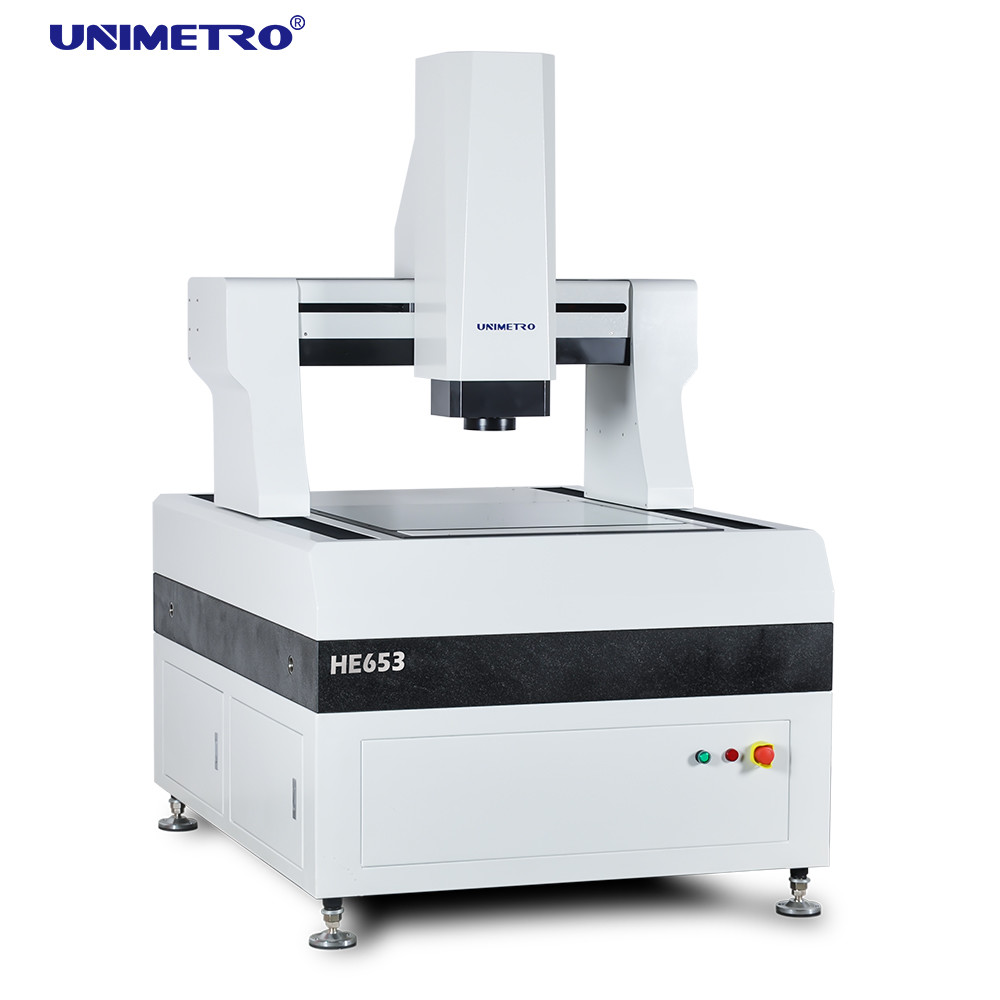

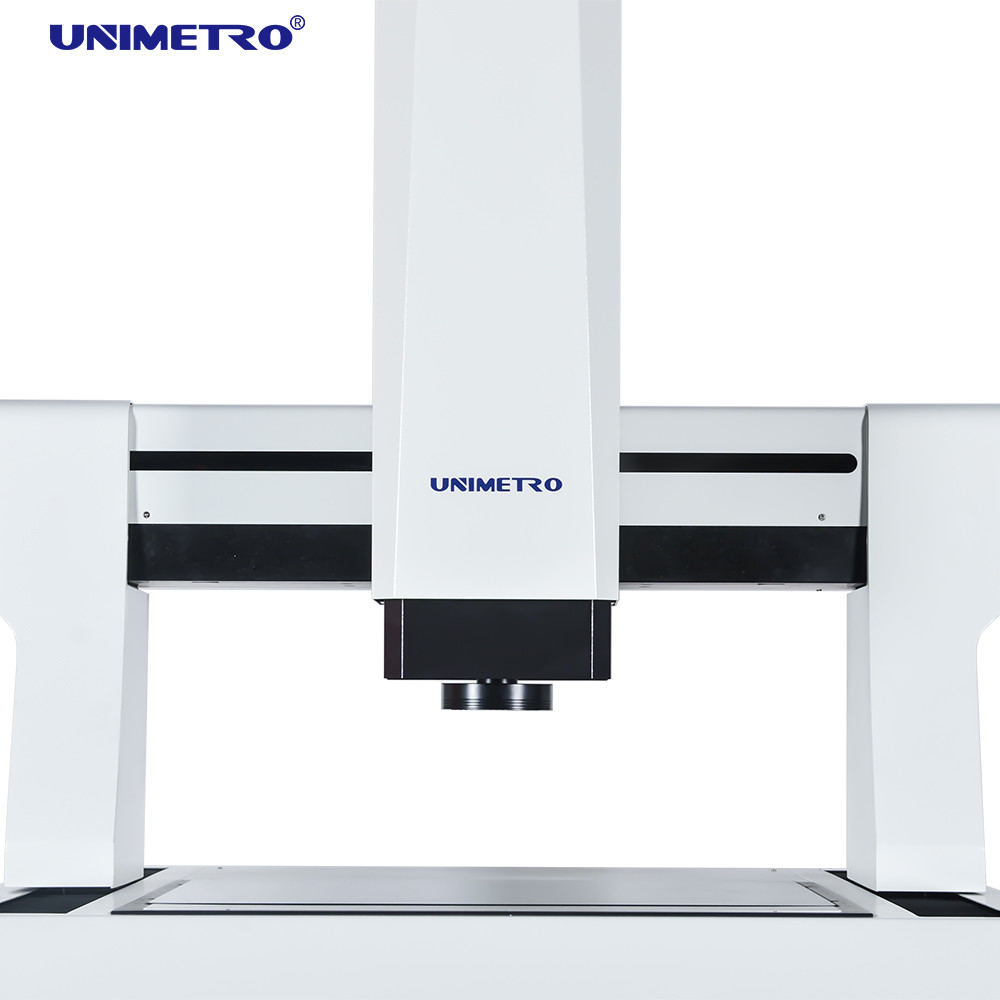

Analisis elemen hingga diperkenalkan dalam proses perancangan seri HE, memastikan kekakuan tinggi dan struktur mekanik yang akurat. Basis mesin menggunakan struktur tipe jembatan bergerak bingkai tertutup, yang sederhana dan menawarkan kemampuan pemuatan tinggi dan kinerja gerak terbaik.
Fitur mesin pengukur penglihatan besar: >> Struktur gantry bergerak dan benda kerja diperbaiki saat mengukur; >> Kontrol loop tertutup otomatis empat sumbu CNC, pengukuran otomatis penuh; >> Basis dan balok granit kelas 000, stabil dan andal; >> Penggaris kisi terbuka dengan resolusi 0,1 um, presisi tinggi dan stabilitas yang baik; >> Rel panduan linier presisi, sekrup bola gerinda dan motor servo AC Panasonic memastikan stabilitas akurasi posisi sistem gerak mesin; >> Kamera warna beresolusi tinggi untuk memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil; >> Lensa zoom otomatis terus menerus 6,5x, zoom otomatis akurat, koreksi satu piksel sudah cukup; >> Sumber cahaya permukaan LED 5-cincin 8-zona yang dapat diprogram dan sistem sumber cahaya kontur LED paralel transmisi dapat mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas; >> Probe kontak yang diimpor dikonfigurasi untuk mewujudkan pengukuran 3D; >> Immeasuring4.2 perangkat lunak pengukuran gambar otomatis dengan hak kepemilikan independen disediakan sebagai standar, yang kuat dan mudah digunakan;
Fitur Penyelidikan
Mesin pengukur penglihatan besar kami memiliki perangkat lunak yang kuat untuk didukung. ► Dengan perangkat lunak pengukuran komposit External-Array RationalVue, seri ULTRA mampu menawarkan fungsi pengukuran komposit 2D/3d yang kuat; ►Antarmuka pengoperasian yang sederhana dan mudah dipahami menjadikan pengukuran lebih sederhana dan efisien; ►Program pengukuran otomatis dapat diatur untuk menyelesaikan pengukuran batch secara efisien dan cepat.
Parameter
Detail mesin pengukur penglihatan besar kami adalah seperti yang ditunjukkan bagan di bawah ini:
Model
HE652
HE862
HE1080
HE1210
HE1512
HE1812
X, Y Perjalanan (mm)
500*600
600*800
800*1000
1000*1200
1200*1500
1200*1800
Perjalanan sumbu Z (mm)
200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
(Sesuai dengan model yang berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tunduk pada data yang terukur)
FOV
8.1~1.3mm
(Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai dengan itu, dan bidang pandang yang sebenarnya tunduk pada data terukur)
Ketepatan*
≤ (3+L/200)μm
Penerangan
Penerangan permukaan LED 5-cincin 8 bagian yang dapat diprogram
(40 bagian lampu cincin, lampu koaksial, lampu cincin multi warna bergerak untuk opsi)
informasi perusahaan
Klien & Agen Kami
FAQ
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Q2: Apa perusahaan Anda terutama?
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur Koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Memilih Spesifikasi yang Sesuai?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan memberi tahu Anda tentang alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan!Kami tidak hanya dapat menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Apa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami punya meningkat pesat pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
