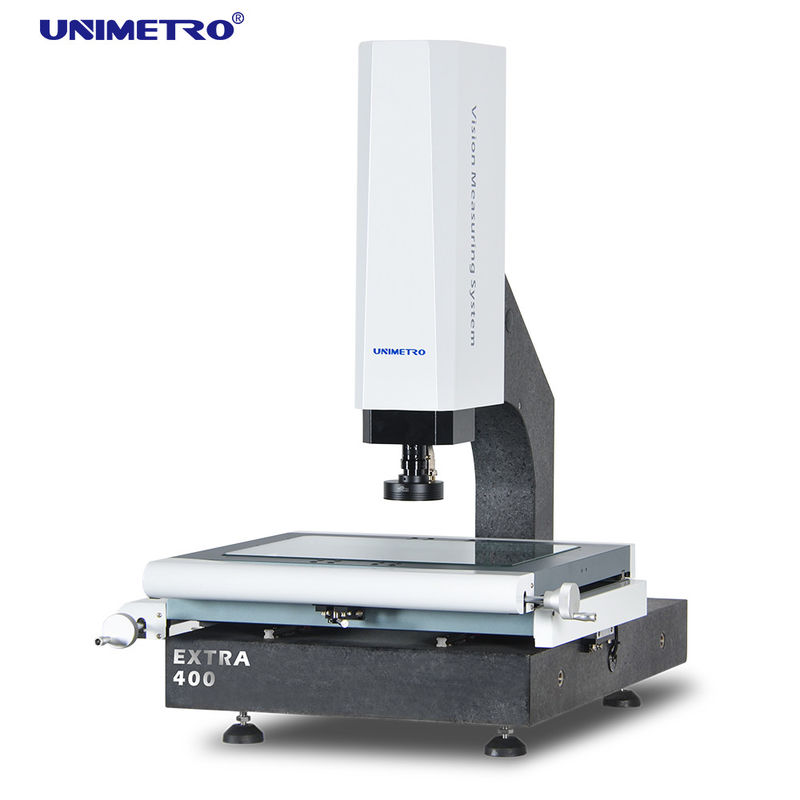

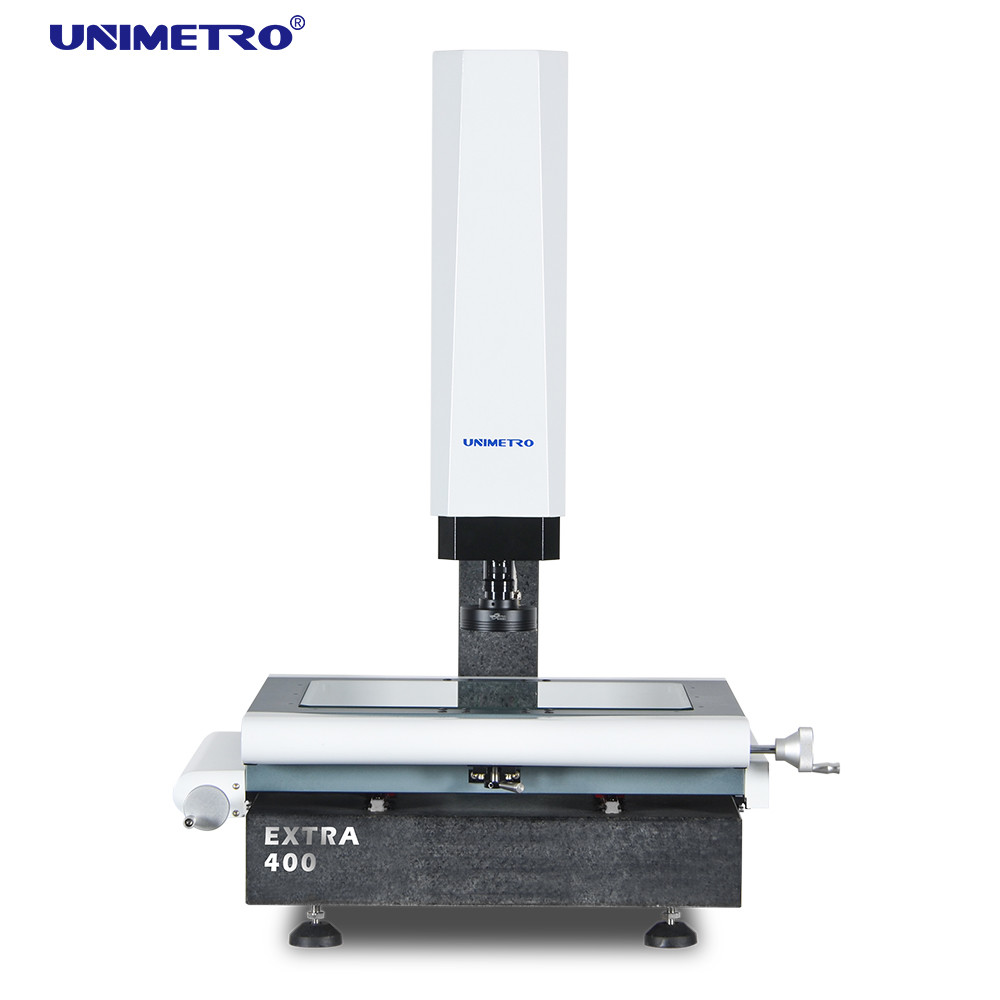

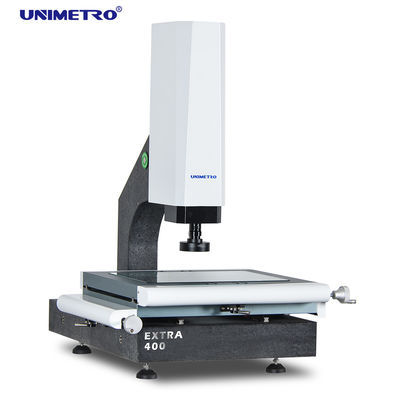

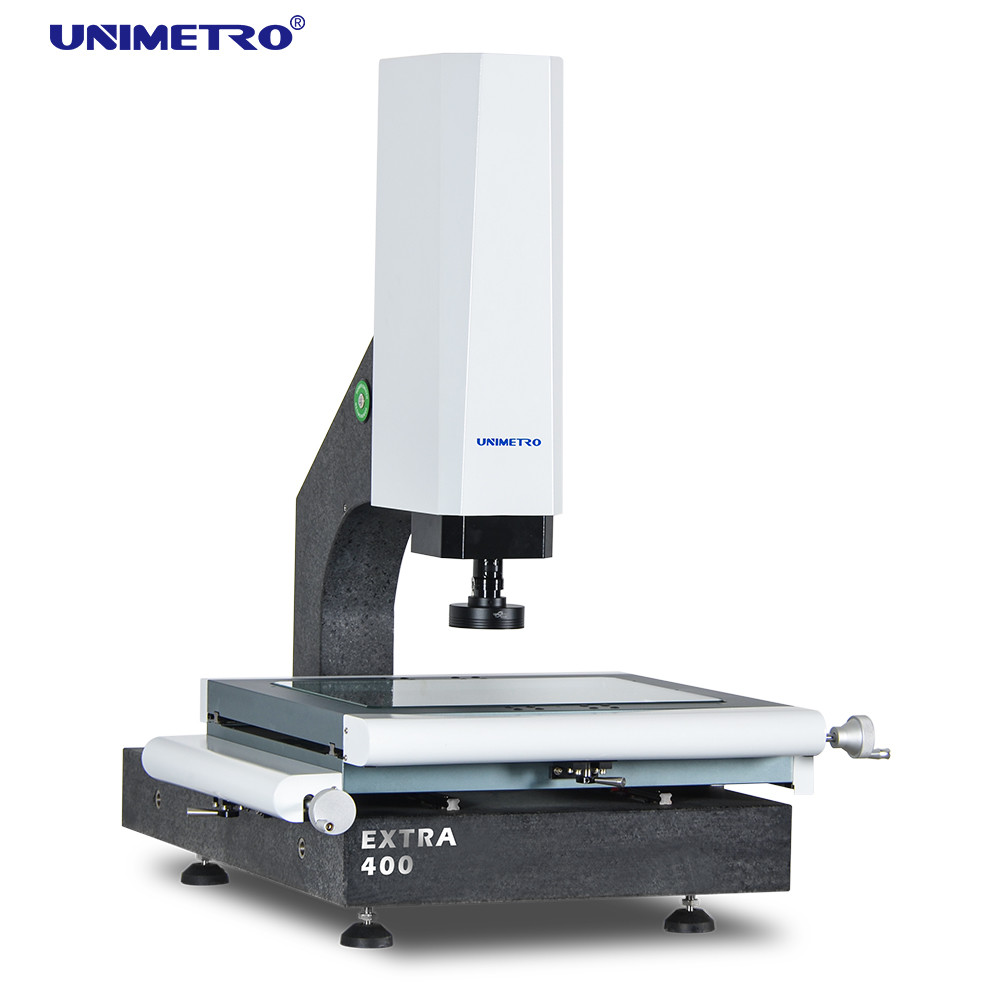

Akurasi tinggi probe sentuh peralatan pengukuran visi semi-otomatis mesin vmm
Mesin pengukuran visi kami memiliki fitur di bawah ini: Dasar dan kolom granit, stabilitas luar biasa; Sumbu Z mengadopsi panduan linier presisi tinggi dan sistem kontrol motor servo untuk mewujudkan pemfokusan otomatis, menghilangkan kesalahan pemfokusan buatan, dan meningkatkan akurasi dan stabilitas pengukuran; Tahap kerja aluminium, buat kontrol gerak bereaksi cepat dan fleksibel; Sumber cahaya permukaan LED 3-ring 4-bagian yang dapat diprogram, sistem sumber cahaya kontur LED paralel transmisi, dan modul penyesuaian cahaya bawaan dari perangkat lunak dapat dengan bebas mengontrol kecerahan cahaya dalam 3 cincin dan 4 zona.
Konfigurasi Hardear

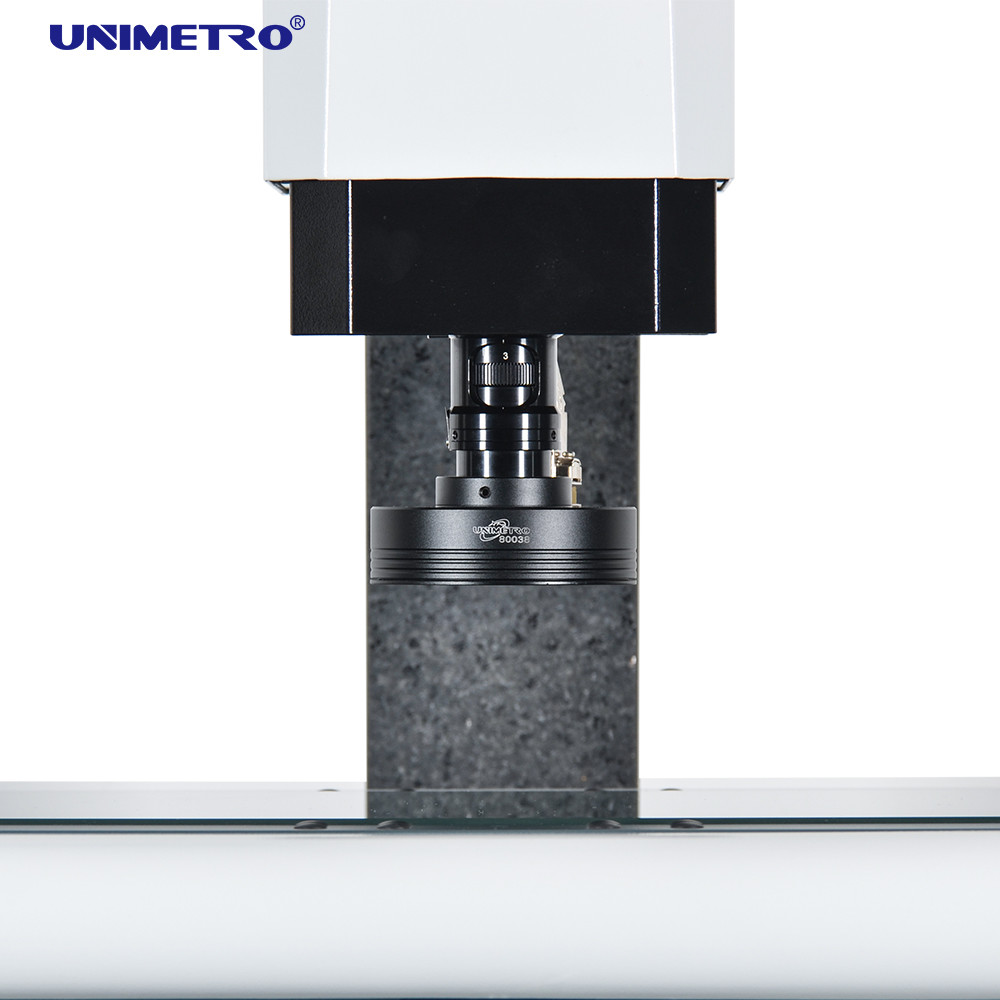

Konfigurasi peralatan pengukuran penglihatan kami adalah sebagai berikut: ● 3 sumbu resolusi 0,5um skala linier ● Performa tinggi Fungsi fokus otomatis ● Kompatibel dengan probe sentuh Renishaw ● Tahap kerja aluminium dan anodisasi keras ● 3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram ● Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram ● Kamera digital HD 1,2M piksel ● Kotak kontrol inti terintegrasi ● Kontrol bermotor sumbu Z ● cara panduan linier HIWIN ● Generator pulsa manual untuk kontrol gerakan sumbu Z ● Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan ● Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran
Fitur Perangkat Lunak
Mesin pengukur penglihatan kami dapat menambahkan probe untuk mewujudkan fungsi 3d ● Kalibrasi mudah ● Sentuhan beberapa sudut ● Pengaturan sistem koordinat cepat ● Kompatibel dengan garis penuh gaya Renishaw ● Modul CAD didukung (Opsional) ● keluaran gambar 3D ● Probe bintang kompatibel ● pengukuran dimensi 3D ● Gambar dan probe sentuh menggabungkan pengukuran ● Rak probe didukung (Opsional)
Parameter
Parameter mesin pengukur visi kami adalah seperti yang ditunjukkan grafik di bawah ini:
Model
TAMBAHAN 200
TAMBAHAN 300
TAMBAHAN 400
TAMBAHAN 500
Dimensi (mm) (L * W * H)
500*540*930
600*740*980
700*840*980
800*940*980
Rentang pengukuran (mm)(X*Y*Z)
200*100*150
300*200*200
400*300*200
500*400*200
Mengukur Akurasi (μm)
2.5+L/100
2.5+L/100
2.5+L/100
3+L/100
Pengulangan (μm)
2.5
2.5
2.5
3
Berat (kg)
140kg
190kg
240kg
290kg
Gambar dan Pengukuran
CCD
200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.)
Bidang pandang
8.1~1.3mm
Jarak kerja
108mm
Resolusi skala linier
0,5 m (0,1μm untuk opsi)
Sistem mengemudi
X, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTU FOCUS tersedia
Penerangan
Dapat diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk opsi
Fungsi Perangkat Lunak
PERIKSA PERANGKAT LUNAK PENGUKURAN VISI 3D ● Masukkan file CAD dan ukur ● Array bagian dan pengukuran makro ● Fokus otomatis dan pengukuran ketinggian ● Fungsi navigasi membantu menemukan lokasi dengan cepat ● Fungsi pengukuran geometris yang kuat ● Beberapa laporan data dan fungsi output data grafis ● Program pengguna yang fleksibel ● Membuat elemen referensi ● Fungsi pendeteksian tepi yang kuat ● Mendukung beberapa aksesori eksternal ● Perhitungan otomatis dari elemen toleransi geometris ● Mengukur produksi yang rumit dengan cepat dan mudah
informasi perusahaan
Klien & Agen kami
FAQ
Q1: Apakah Anda pabrik atau perusahaan dagang?
A1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Q2: Apa perusahaan Anda terutama?
A2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Q3: Bagaimana Memilih Spesifikasi yang Tepat?
A3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai.
Q4: Apakah Anda menerima layanan yang disesuaikan?
A4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Q5: Apa masa garansi Anda?
A5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
