Sistem Pengukuran Visual Uji Cetakan Pengukuran Otomatis Didorong CNC

Uji Cetakan Sistem Pengukuran Visual Pengukuran Otomatis

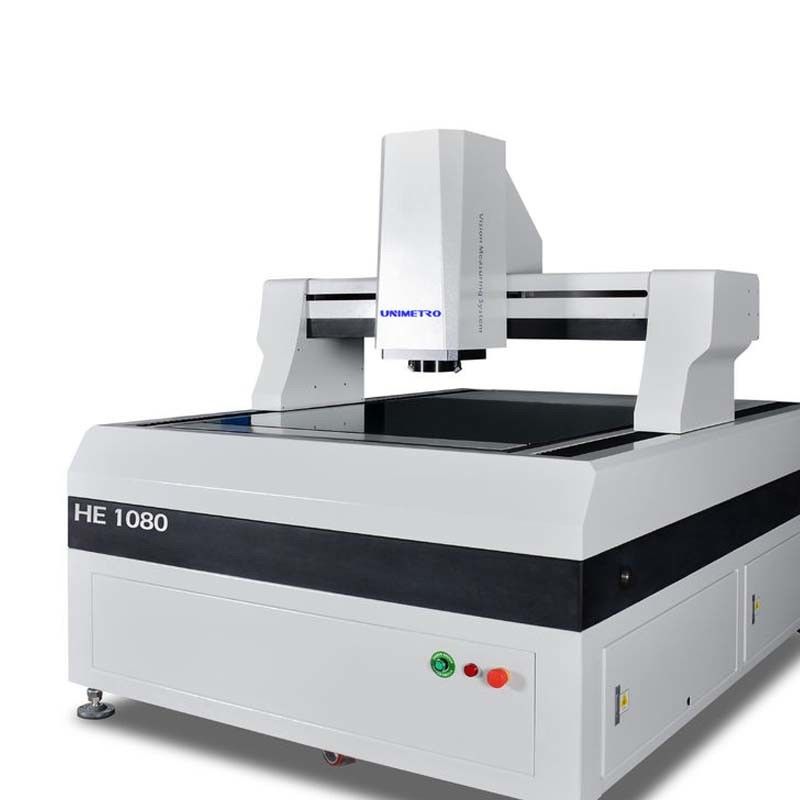

Sistem Pengukuran Visual tipe gantry akurasi tinggi seri HE menggabungkan akurasi tinggi dan efisiensi tinggi, menawarkan pengukuran kecepatan tinggi untuk geometris, elemen, dari berbagai jenis suku cadang.Seri HE banyak digunakan di berbagai industri dan produk seperti PCB, laminasi berlapis tembaga, kaca pad, modul LCD, dan bahan insulasi dll.

Analisis elemen hingga diperkenalkan dalam proses perancangan seri HE, memastikan kekakuan tinggi dan struktur mekanik yang akurat. Basis mesin menggunakan struktur tipe jembatan rangka tertutup, yang sederhana dan menawarkan kemampuan pemuatan tinggi dan kinerja gerakan terbaik.





Fitur

>> Struktur gantry bergerak dan benda kerja diperbaiki saat mengukur;
>> Empat sumbu CNC kontrol loop tertutup otomatis penuh, pengukuran otomatis penuh;
>> 000 grade granit base and beam, stabil dan dapat diandalkan;
>> Penggaris kisi terbuka dengan resolusi 0,1 um, presisi tinggi dan stabilitas yang baik;
>> Rel pemandu linier presisi, sekrup bola tingkat penggilingan, dan motor servo AC Panasonic memastikan stabilitas akurasi pemosisian sistem gerak mesin;
>> Kamera warna resolusi tinggi untuk memenuhi persyaratan pengamatan yang jelas dan pengukuran yang stabil;
>> Lensa zoom otomatis 6,5x terus menerus, zoom otomatis akurat, koreksi satu piksel sudah cukup;
>> Sumber cahaya permukaan LED 5-cincin 8-zona yang dapat diprogram dan sistem sumber cahaya kontur LED paralel transmisi dapat mewujudkan penyesuaian kecerahan 256 tingkat secara cerdas;
>> Probe kontak yang diimpor dikonfigurasi untuk mewujudkan pengukuran 3D;
>> Immeasuring4.2 perangkat lunak pengukuran gambar otomatis dengan hak milik independen disediakan sebagai standar, yang kuat dan mudah digunakan;





Parameter

Model	DIA 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Perjalanan (mm)	500*600	600*800	800*1000	1000*1200	1200 * 1500	1200 * 1800
Perjalanan sumbu Z (mm)	200 (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
Kapasitas beban	kira-kira35 kg
Dimensi (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Berat (kg)	1500	1800	2900	3200	4400	4800
Resolusi	0,5μm (0,1um untuk opsi)
	Kamera	Kamera digital GIGA 2M HD
	Lensa Zoom	lensa zoom otomatis profesional Pembesaran lensa zoom: 1~10X
	Pembesaran Video	18~195X (Menurut model yang berbeda dari kamera yang dipilih, perbesarannya akan berubah; perbesaran sebenarnya tergantung pada data yang diukur)
	FOV	8.1 ~ 1.3mm (Menurut skema pencocokan kamera dan lensa yang berbeda, bidang pandang akan berubah sesuai, dan bidang pandang sebenarnya tunduk pada data yang diukur)
	Ketepatan*	(3+L/200)μm
Penerangan	Penerangan permukaan LED 5-ring 8 bagian yang dapat diprogram (40 bagian ring light, Co-axial light, movable multi color ring light untuk opsi)
