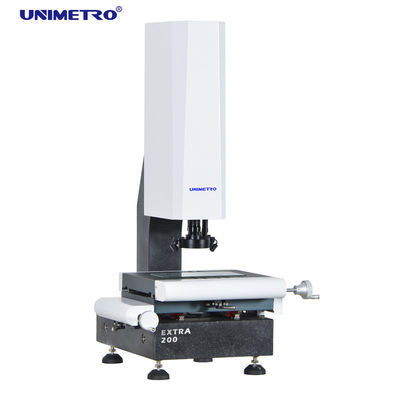

Peralatan Pengukuran Visi Akurasi Tingkat Mikron

Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Tambahan
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kotak kayu
Waktu pengiriman: 5 ~ 15 hari
Syarat-syarat pembayaran: L / C, T / T
Menyediakan kemampuan: 40
Informasi Detail
Nama Produk: Mesin Pengukur Visi Gerakan sumbu Z: Bermotor
Kontrol gerakan sumbu Z: Papan ketik, perangkat lunak fokus: Otomatis
Gerakan X,Y: manual Dimensi: 550*540*930mm
Rentang pengukuran: 200*100*150mm Akurasi pengukuran: 2.5+L/100um
Pengulangan: 2.5um Bobot: 150kg
Resolusi Skala Linear: 0.5um(0.1um untuk opsi) Kamera CCD: Kamera HD CCD
Cahaya Tinggi:

Peralatan Pengukuran Visi

,

Peralatan Pengukuran Visi 150kg

,

Peralatan Pengukuran Visi Akurasi Tingkat Mikron


Deskripsi Produk

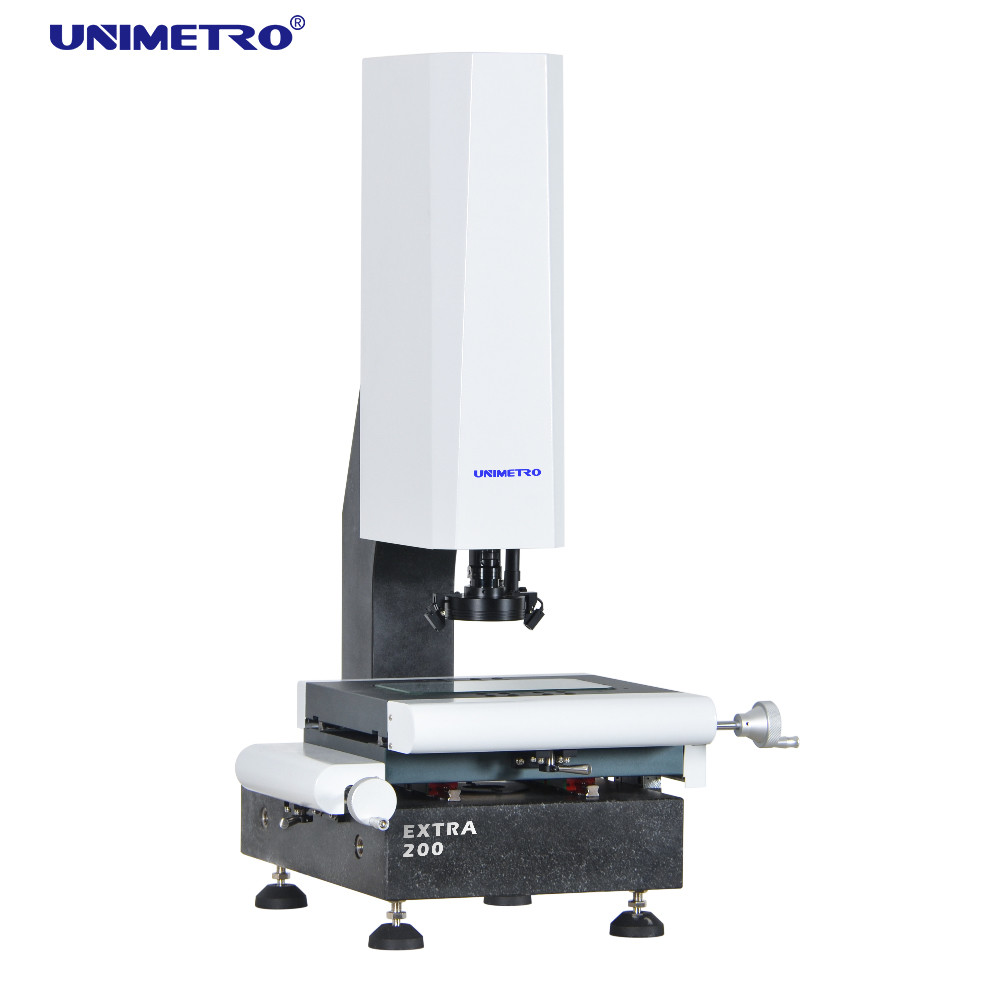

Peralatan Pengukuran Visi Manual Untuk Pengukuran Tinggi Dengan Fokus Otomatis sumbu Z



Fitur

1) Mesin Pengukur Visi adalah alat yang digunakan untuk mengukur dimensi fisik yang akurat, akurasi hingga tingkat mikron.
2) Vision Measuring Machine alat ukur optik menggunakan kamera untuk menangkap gambar benda kerja, menganalisis piksel gambar dan menghitung dimensi 2D dengan perangkat lunak pengukur.
3) Mesin Pengukur Visi seri EXTRA adalah instrumen penting yang digunakan dalam proses kontrol kualitas produk Anda.Ini memastikan akurasi dimensi produk Anda, membuat produk Anda lebih kompetitif.
4) Mesin Pengukur Visi Seri EXTRA dirancang dan dikembangkan oleh UNIMETRO, yang merupakan model populer yang cocok untuk sebagian besar aplikasi pengukuran dimensi 2D yang akurat dan pengguna akhir dari industri yang berbeda, seperti Cetakan, Elektronik, Semi konduktor, Injeksi Plastik, produk 3C, Perawatan medis, Penerbangan... dll.
5) Sumbu Z dari Mesin Pengukur Visi seri EXTRA dikonfigurasi dengan sistem motor servo loop tertutup, untuk mencapai kontrol gerakan akurasi tinggi dan fungsi fokus otomatis, pengguna dapat mengontrol gerakan sumbu Z dan pemfokusan gambar dalam perangkat lunak atau keyboard, sangat meningkatkan efisiensi pengukuran.



Area Aplikasi Peralatan Pengukuran Visi

sebuah.Industri cetakan
b.Manufaktur mobil
c.Industri medis
d.Manufaktur mekanik
e.industri digital 3C
f.produksi PCB
Dll.



Konfigurasi Perangkat Keras

Peralatan Pengukuran Visi Akurasi Tingkat Mikron 0

3 sumbu resolusi 0,5um skala linier

Fungsi fokus otomatis kinerja tinggi
Kompatibel dengan probe sentuh Renishaw
Panggung kerja aluminium dan anodisasi keras
3 cincin 8 bagian kontrol perangkat lunak lampu cincin LED dan dapat diprogram
Jalur cahaya paralel, kontrol perangkat lunak lampu kontur LED dan dapat diprogram
Kamera digital HD 1,2M piksel
Kotak kontrol inti terintegrasi
Kontrol bermotor sumbu Z
cara panduan linier HIWIN
Generator pulsa manual untuk kontrol gerakan sumbu Z
Dengan indikator Laser untuk pemosisian dan pemfokusan tambahan
Lensa zoom penyok manual 0,7-4.5X dengan sensor umpan balik sinyal pembesaran
Kalibrasi mudah

Beberapa sudut menyentuh

Pengaturan sistem koordinat cepat

Kompatibel dengan garis penuh gaya Renishaw

modul CAD didukung (Opsional)

Keluaran gambar 3D
Probe bintang kompatibel
Pengukuran dimensi 3D
Gambar dan probe sentuh menggabungkan pengukuran
Rak probe didukung (Opsional)

Parameter

Model TAMBAHAN 200 TAMBAHAN 300 TAMBAHAN 400 TAMBAHAN 500
Dimensi (mm) (L * W * H) 500*540*930 600*740*980 700*840*980 800*940*980
Rentang pengukuran (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Mengukur Akurasi (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Pengulangan (μm) 2.5 2.5 2.5 3
Berat (kg) 140kg 190kg 240kg 290kg
Gambar dan Pengukuran CCD 200mm (dapat dinaikkan sesuai dengan kebutuhan pelanggan)
Lensa Lensa zoom penyok manual 0,7-4.5X/lensa zoom otomatis 1-10X
Pembesaran 18-195X (Hanya untuk referensi. Dengan kamera dan lensa yang berbeda, perbesaran akan berbeda.)
Bidang pandang 8.1~1.3mm
Jarak kerja 108mm
Resolusi skala linier 0,5 m (0,1μm untuk opsi)
Sistem mengemudi X, kontrol manual sumbu Y, kontrol CNC loop tertutup sumbu Z dan fungsi AUTU FOCUS tersedia
Penerangan Dapat diprogram 4 bagian lampu permukaan cincin LED, lampu kontur LED paralel, 8 bagian lampu cincin LED, koaksial, untuk opsi


Fungsi Perangkat Lunak

Peralatan Pengukuran Visi Akurasi Tingkat Mikron 1
fungsi yang kuat, memungkinkan pengguna untuk mencapai pengukuran yang cepat dan tepat.
Perangkat lunak ini menawarkan UI bahasa Inggris lengkap, juga memungkinkan pengembangan bahasa baru.

Masukkan file CAD dan ukur
Array bagian dan pengukuran makro
Fokus otomatis dan pengukuran ketinggian
Fungsi navigasi membantu menemukan lokasi dengan cepat
Fungsi pengukuran geometris yang kuat
Beberapa laporan data dan fungsi output data grafis
Program pengguna yang fleksibel
Membuat elemen referensi
Fungsi pendeteksian tepi yang kuat
Mendukung beberapa aksesori eksternal
Perhitungan otomatis elemen toleransi geometris
Mengukur produksi yang rumit dengan cepat dan nyaman


informasi perusahaan


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Klien & Agen kami

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1: Apakah Anda pabrik atau perusahaan dagang?
Visual Measurement MachineA1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Visual Measurement MachineQ2: Apa perusahaan Anda terutama?
Visual Measurement MachineA2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur koordinat, perlengkapan CMM & VMM, dll.
Visual Measurement MachineQ3: Bagaimana Memilih Spesifikasi yang Tepat?
Visual Measurement MachineA3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan menyarankan Anda untuk mengukur alat ukur dengan spesifikasi yang sesuai.
Visual Measurement MachineQ4: Apakah Anda menerima layanan yang disesuaikan?
Visual Measurement MachineA4: Pastikan!Kami dapat menyediakan tidak hanya mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Visual Measurement MachineQ5: Apa masa garansi Anda?
Visual Measurement MachineA5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami memiliki
ditingkatkan banyak pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
