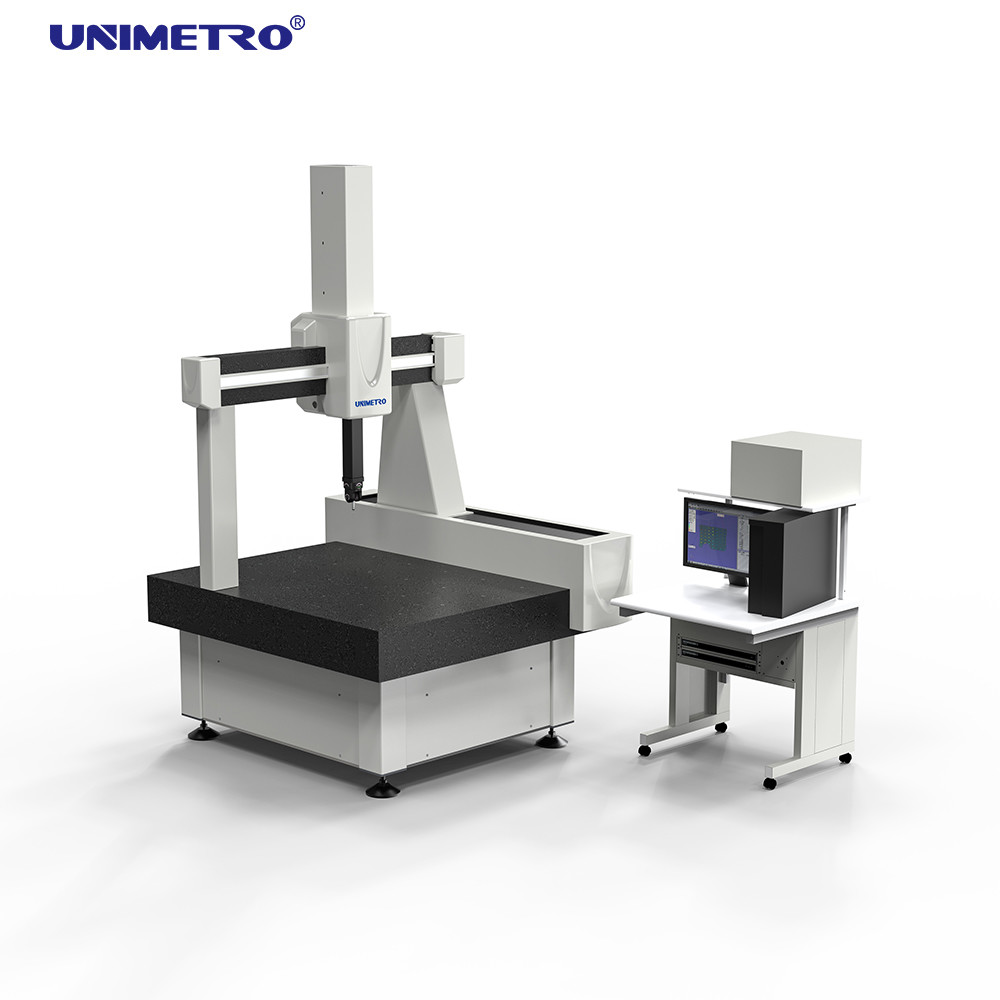

Mesin Pengukur Koordinat 3D Helium Dengan Dasar Marmer

Informasi Dasar
Tempat asal: Cina
Nama merek: UNIMETRO
Sertifikasi: CE,ISO
Nomor model: Helium
Kuantitas min Order: 1
Harga: Discussible
Kemasan rincian: Kotak kayu
Waktu pengiriman: 3 ~ 5 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 40
Informasi Detail
Nama Produk: Mesin Pengukur Koordinat CMM Bahan: Basis marmer
Rentang pengukuran: 813 X 1200 X 710 mm Dimensi keseluruhan: 1585 X 2000 X 2900 mm
Berat Mesin: 2600kg MPEe: ≤ 1,8+L/350 (μm)
MPEP: ≤ 2,5μm Resolusi skala: 0,5um
Cahaya Tinggi:

Mesin Ukur Koordinat 3D Helium

,

Mesin Ukur Koordinat 3D 550mm / s

,

mesin dasar marmer 3d cmm


Deskripsi Produk



Helium Tipe 800 * 1200 * 700mm Mesin Pengukur Koordinat 3D CMM Otomatis Penuh Presisi Tinggi





Keterangan

“Helium” ditandai dengan mesin presisi tertinggi yang sepenuhnya dikembangkan dan dirancang oleh UNIMETRO.Setiap bagian dipilih secara ketat selama periode pembuatan dan memastikan bahwa semua bagian terhubung dengan sempurna dan tepat waktu selama periode perakitan.Penerimaan mesin pengukur dilakukan sesuai dengan ISO 10360-2.Dalam melakukannya, dua prosedur penerimaan standar digunakan.Semua mesin pengukur diukur dengan laser presisi ultra.Setelah itu, dilakukan pengujian yang sesuai dengan standar dengan ukuran padat bersertifikat DKD seperti balok pengukur, pelat bola, dll.Oleh karena itu, mesin yang digunakan pelanggan pada akhirnya benar-benar berkualitas tinggi, presisi tinggi, dan Teknologi Jerman.

PARAMETER TEKNIK

Area pengukuran Dimensi keseluruhan Berat Bagian Maks
X=813mm, Y=1220mm, Z=710mm 1350 X 1580 X 2680 mm 1200kg
Berat mesin MPEe MPEP
2600kg ≤ 1,8+L/350 (μm) ≤ 2,5μm
Resolusi skala Kecepatan 3D Maks Akselerasi 3D Maks
0,5um 550mm/dtk 700mm/dtk





KEUNTUNGAN

Peredam getaran pasif ganda yang dipatenkan:
CMM banyak digunakan di perusahaan dan dekat dengan mesin lain dan truk pengangkut.Getaran mempengaruhi presisi CMM.Membuat alas bedak khusus adalah salah satu solusi tetapi ini akan memakan biaya dan kesulitan.CMM kami memiliki dukungan paten dengan redaman getaran pasif ganda yang terintegrasi langsung di rangka mesin.Dengan demikian mesin dapat diposisikan dengan tepat dekat dengan produksi.Tidak perlu landasan khusus untuk CMM ini dalam banyak kasus.

Meja kerja granit berkualitas tinggi:
Meja kerja adalah dukungan dari semua CMM, kualitasnya penting untuk performa!CMM kami dibuat dengan meja kerja granit alami presisi tinggi, berat, dan stabil dari “Gunung TAI”;ini dapat mendukung peredaman getaran dan meningkatkan kinerja CMM.

Pemandu tertutup di semua sumbu:
Lingkungan CMM memiliki persyaratan yang ketat, tetapi beberapa perbedaan seperti suhu dan debu dimungkinkan di ruang pengukuran.Sebagai standar, semua mesin CNC kami dilengkapi dengan pemandu tertutup.Ini melindungi jalur pemandu dari kerusakan, kotoran, dan pengaruh panas langsung.Ini dapat mencegah debu eksternal dan perubahan suhu.Ini penting untuk penggunaan di lingkungan berdebu.

Transmisi "perbaikan otomatis" gesekan:
CMM kami menggunakan transmisi gesekan, dan memiliki sistem “penyearah otomatis” di semua sumbu.Sistem transmisi menggunakan struktur “tetap + suspensi mikro” untuk memastikan transmisi sejajar dengan jalur pemandu.Itu membuat mesin pengukur sebagian besar bebas perawatan.

Bagian kunci yang diimpor:
Bagian kunci paling penting untuk stabilitas mesin.Hanya dengan desain terbaik dan kualitas suku cadang terbaik yang dapat membuat CMM stabil dalam waktu lama.Semua bagian utama adalah merek terkenal (motor servo, sistem transmisi, sistem pneumatik, dll.).Ini dapat membuat presisi terbaik dan masa pakai CMM.

Skala optik RENISHAW:
Skala optik adalah salah satu bagian terpenting untuk CMM;RENISHAW adalah bendera terbaik di domain bagian CMM.Ini memiliki produk terbaik dan reputasi layanan terbaik!CMM kami selalu menggunakan skala optik akurasi tinggi RENISHAW.Resolusi adalah 0,05 um.

Air bearing surround guide way di keempat sisinya:
Cara panduan bantalan udara menggunakan struktur 4 sisi yang dikelilingi!Ini adalah simbol stabil dan berkualitas!Dalam CMM kami, setiap sumbu memiliki banyak pengatur tekanan udara dalam arah yang berbeda dan bantalan pneumatik, desain bantalan pneumatik annular menjamin instrumen stabil selama bergerak.

Teknologi lubang kecil:
Konsumsi udara: 150NL/Min.Teknologi lubang kecil, ini membuat zona kondensat antara bantalan udara dan jalur pemandu.Itu bisa mengimbangi sedikit panas yang berasal dari gesekan gerak!Teknologi ini meningkatkan stabilitas termal CMM dan menjaga stabilitas presisi jangka panjang.

PERANGKAT LUNAK

Rasional-DMISRasional - DMIS adalah paket perangkat lunak pengukuran 3D terintegrasi skala besar yang baru dikembangkan.Selain pengembangan dan desain perangkat lunak studio, yang mempertimbangkan persyaratan pemula untuk pembelajaran dan penggunaan perangkat lunak yang mudah dan persyaratan fungsional pengguna tingkat tinggi untuk perangkat lunak, yang lebih penting, telah menjadi model untuk CMM standardisasi perangkat lunak pengukuran.Program DMIS Rasional dirancang dengan kernel DMIS lengkap dan asli hingga DMIS versi 5.0, yang sama sekali berbeda dari apa yang disebut "dukungan DMIS" (kernelnya bukan DMIS).Seperti kita ketahui bersama, DMIS telah menjadi standar ISO (ISO 22093:2003)

Mesin Pengukur Koordinat 3D Helium Dengan Dasar Marmer 0

FUNGSI PROBE

Kepala probe: Kepala probe bermotor PH20MT oleh RENISHAW
Renishaw PH20 adalah produk pengukuran inovatif lainnya yang diluncurkan oleh perusahaan Renishaw, yang sangat meningkatkan kinerja CMM.
Ini adalah pertama kalinya teknologi lima sumbu yang dikembangkan untuk sistem pengukuran Revo (yang telah memenangkan banyak penghargaan) digunakan dalam aplikasi pemicu berbagai spesifikasi CMM.
Kemampuan pemosisian stepless PH20, yang mudah diukur dan disentuh dari sudut mana pun, dapat memastikan pengukuran benda kerja terbaik dan meminimalkan waktu penggantian probe.Gerakan sinkron lima sumbu dapat mengukur benda kerja besar pada CMM dengan meminimalkan ruang yang diperlukan untuk rotasi dudukan pengukur di sekitar benda kerja.
Dibangun pada probe TP20 standar industri
Pengguna basis uji PH20 dapat langsung menggunakan serangkaian modul kepala uji tp20 matang untuk menyediakan berbagai pengukuran gaya, opsi penginderaan arah, dan batang ekstensi untuk memenuhi persyaratan aplikasi.Modul magnetik dapat memberikan perlindungan tabrakan dan mewujudkan pertukaran otomatis dengan menggunakan bingkai pertukaran mcr20ni.
Kepala probe bermotor PH20MT oleh RENISHAW: Sistem ini memungkinkan pengukuran benda kerja yang lebih kompleks dengan cepat, lengkap, dan berulang.Berkat kemungkinan rotasi, alat berat ini menjadi mesin pengukur 5 arah dan memungkinkan penghematan waktu pengukuran yang signifikan terutama dengan potongan sederhana.

Pengulangan posisi Langkah-langkah penentuan posisi Sumbu berputar
+0,5 μm Tanpa batas, sewenang-wenang +360°
Sumbu ayunan: Jumlah posisi : Suhu Operasional :
0°- 115° Tak terhitung 10-40 ℃
Menyelidiki: modul TP20 SF; rakitan probe M2
Nomor Nama Spesifikasi Jumlah
A-5004-7585 Batang ekstensi probe 10mm 2
A-5004-7586 Batang ekstensi probe 20mm 2
A-5000-7806 Probe bola Φ1×10mm 2
A-5000-3603 Probe bola Φ1×20mm 2
A-5000-3604 Probe bola Φ1×10mm 2
A-5000-4161 Probe bola Φ1×20mm 2
A-5000-2286 Probe bola Φ1×50mm 1
  Kunci pas probe   2
Total: 8 Jenis   15 buah





informasi perusahaan


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Klien & Agen Kami

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1: Apakah Anda pabrik atau perusahaan perdagangan?
Visual Measurement MachineA1: Kami adalah pabrik dan memberi Anda jawaban tercepat dalam 24 jam.
Visual Measurement MachineQ2: Apa perusahaan Anda terutama?
Visual Measurement MachineA2: Kami terutama memproduksi mesin pengukur Visi, mesin pengukur Koordinat, perlengkapan CMM & VMM, dll.
Visual Measurement MachineQ3: Bagaimana Memilih Spesifikasi yang Sesuai?
Visual Measurement MachineA3: Selama Anda memberi tahu kami variasi dan ukuran produk yang akan diukur, tim profesional kami akan memberi tahu Anda tentang alat ukur dengan spesifikasi yang sesuai.
Visual Measurement MachineQ4: Apakah Anda menerima layanan yang disesuaikan?
Visual Measurement MachineA4: Pastikan!Kami tidak hanya dapat menyediakan mesin biasa, tetapi juga mesin yang disesuaikan dengan kebutuhan pelanggan.
Visual Measurement MachineQ5: Apa masa garansi Anda?
Visual Measurement MachineA5: Masa garansi produk kami adalah 1 tahun.Kualitas produk kami sangat stabil, dan kami punya
meningkat pesat pada beberapa bagian yang mudah pecah.Anda dapat yakin dengan kualitas produk kami.
